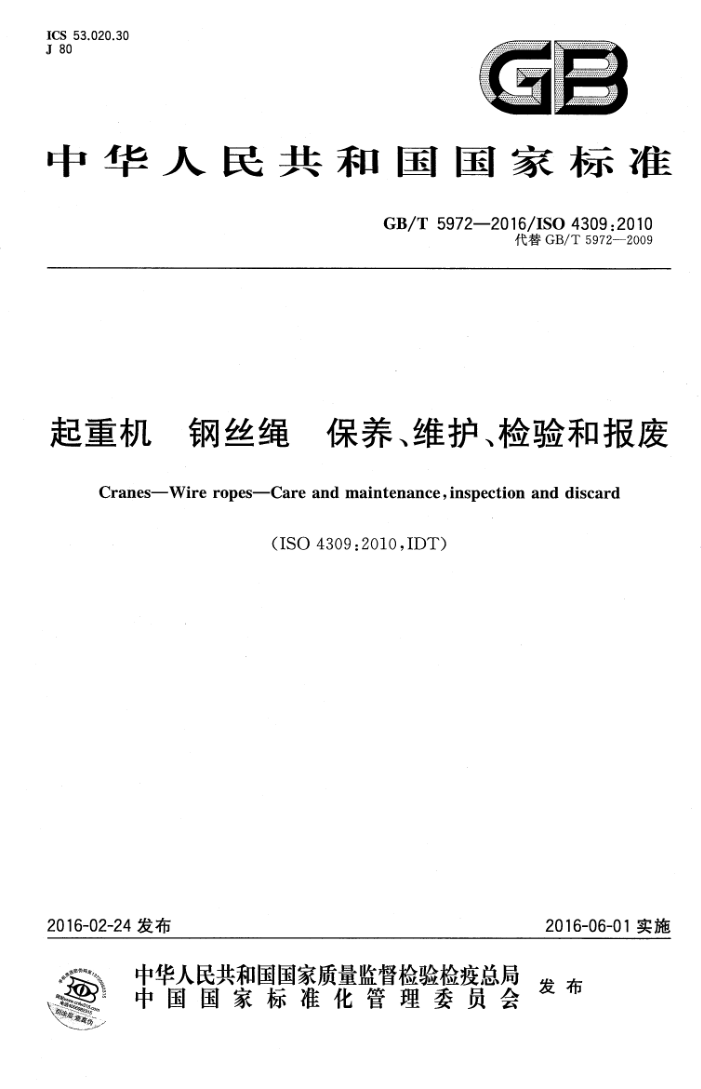

中华人民共和国国家标准
GB/T5972—2016/IS04309:2010
代替GB/T5972—2009
起重机 钢丝绳 保养、维护、检验和报废
CranesWire ropesCare and maintenance,inspection and discard
(ISO4309:2010,IDT)
2016-02-24发布
2016-06-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T5972—2016/ISO4309:2010
目 次
前言引言 1 范围 2 规范性引用文件
川
术语和定义 4 保养与维护 5 检验 6 ·报废基准附录A（资料性附录） 需要特别严格检查的关键部位附录B（资料性附录） 典型的劣化模式附录C（资料性附录） 钢丝绳的内部检验附录D（资料性附录） 检查记录的典型示例附录E（资料性附录） 关于钢丝绳劣化和报废基准的实用资料附录F（资料性附录） 钢丝绳状态和劣化程度的综合影响评价 方法之附录G（资料性附录） 钢丝绳类别编号(RCN)及对应截面示例附录H（资料性附录） 外部腐蚀程度评价指南参考文献
3
12
20
22
31 33
35
38
40
46
48 GB/T5972—2016/ISO4309:2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T5972一2009《起重机钢丝绳保养、维护、安装、检验和报废》，与GB/T5972
2009相比主要技术变化如下：
修改了标准名称，将标准名称由《起重机钢丝绳保养、维护、安装、检验和报废》调整为《起重机钢丝绳保养、维护、检验和报废》；修改了标准的适用范围，包括增加了适用于海上起重机用钢丝绳，并增加了不适用于“单层缠绕卷筒用的钢丝绳，使用合成材料滑轮或带合成材料绳槽衬垫的金属滑轮时”的报废基准等（见第1章，2009年版第1章）；
增加了“规范性引用文件”（见第2章）；一修改了“术语和定义”，包括增加了参考直径、交叉重叠区域、钢丝绳的定期检查、主管人员、股
-
沟断丝、严重程度级别等术语和定义，删除了间隙、卷筒上跃层部分钢丝绳、同向捻、缠绕、捻距、交互捻等术语和定义（见第3章，2009年版第2章）；按“保养和维护”“检验”“报废”三大部分将内容归类、修改，重新划分了章节，并增加了相关内容（见第4章、第5章、第6章，2009年版第3章）；
—增加了有关钢丝绳劣化和报废基准的实用资料（见附录E)；一增加了钢丝绳状态和损伤程度的综合影响评价（见附录F)；
增加了外部腐蚀程度评价指南（见附录H)。 本标准使用翻译法等同采用ISO4309：2010《起重机钢丝绳保养、维护、检验和报废》（英文
版）。
与本标准中规范性引用的国际文件有致性对应关系的我国文件如下： GB/T8706—2006钢丝绳术语、标记和分类（ISO17893：2004，IDT）本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：大连博瑞重工有限公司、北京起重运输机械设计研究院。 本标准参加起草单位：巨力索具股份有限公司、广西建工集团建筑机械制造有限责任公司、天津港
（集团）有限公司、国家起重运输机械质量监督检验中心，
本标准主要起草人：刘元利、林夫奎、张虹、林永、李伟、李宁、刘英、李静、陈其华。 本标准所代替标准的历次版本发布情况：
-GB/T5972—1986GB/T5972—-2006、GB/T5972—2009。
-
II GB/T 5972—2016/ISO4309:2010
引 言
起重机用钢丝绳应视为易损件，当检验结果表明，从安全角度看其自身状态已经降低到不能继续使用的控制点时，就需要更换。
只要遵守已经确立的原则（如本标准的规定），按照起重机（或起重葫芦）和钢丝绳制造商提供的使用说明书的指导使用，就不会超越控制点。
除包括贮存、装卸、安装和维护等2009年版首次规定的内容外，本标准还规定了用于多层缠绕钢丝绳的报废基准，通过经验和试验证明：钢丝绳在卷筒上交叉重叠区域的劣化程度明显高于钢丝绳系统的其他部分。
本标准还规定了包括钢丝绳直径的减小和腐蚀在内的、更实用的报废基准，给出了一种评价钢丝绳任意位置劣化综合影响的方法。
如果正确实施本标准给出的报废基准，就能达到保留足够的安全裕度的目的。反之，如果忽视它们，就可能产生极大的伤害、危险和破坏。
为了对负责“保养与维护”的人员和负责“检验和报废”的人员提供更有针对性的帮助，将两部分内容作了适当的分离。
TV GB/T5972—2016/IS04309:2010
起重机 钢丝绳保养、维护、检验和报废
1范围
本标准规定了起重机和电动葫芦用钢丝绳的保养与维护、检验和报废的一般要求。 本标准适用于在下列类型的起重机上使用的钢丝绳： a）纟 缆索及门式缆索起重机； b) 悬臂起重机（柱式、壁式或自行车式）； c) 甲板起重机； d) 榄杆及缆绳式杆起重机； e) 刚性斜撑式榄杆起重机； f) 浮式起重机； g） 流动式起重机； h) 桥式起重机： i) 门式起重机或半门式起重机； j) 门座起重机或半门座起重机； k) 铁路起重机； 1) 塔式起重机： m）海上起重机，即安装在由海床支承的固定结构或由浮力支承的浮动装置上的起重机。
注：各类起重机的定义参见GB/T6974.1。 本标准适用于人力、电力或液力驱动的起重机上用于吊钩、抓斗、电磁吸盘、盛钢桶、挖掘或堆垛作
业的钢丝绳。
本标准也适用于起重葫芦和起重滑车用钢丝绳。 对于单层缠绕卷筒用的钢丝绳，使用合成材料滑轮或带合成材料绳槽衬垫的金属滑轮时，在钢丝绳
表面出现可见断丝和实质性磨损之前，内部会出现大量断丝。基于这一事实，本标准没有给出这种应用组合时的报废基准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO17893钢丝绳术语、标记和分类（Steelwireropes—Vocabulary，designationandclassifi- cation)
3术语和定义
ISO17893界定的以及下列术语和定义适用于本文件。
3.1
公称直径 nominaldiameter d 钢丝绳直径规格的约定值。 GB/T5972—2016/ISO4309:2010
3.2
实测直径measureddiameter 实际直径actualdiameter dm 在两个互相垂直的方向上测量的钢丝绳同一横截面外接圆直径的平均值。
3.3
参考直径 referencediameter d ref 钢丝绳开始使用后立即在没有经受弯曲的钢丝绳区段上测量的实测直径。 注：该直径作为钢丝绳直径等值减小的基准值。
3.4
交叉重叠区域 cross-overzone 钢丝绳在卷筒上缠绕时或在卷筒法兰处由一层上升到另一层时，上下两圈钢丝绳互相交叉重叠的
部分。 3.5
圈.wrap 钢丝绳绕卷筒一周。
3.6
卷盘reel 缠绕钢丝绳的带凸缘的卷盘，用于钢丝绳的装运和贮存。
3.7
钢丝绳的定期检验wireropeperiodicinspection 对钢丝绳彻底的外观检查及测量，如果条件许可，还包括对钢丝绳内部状态进行的评估。 注：这种检验有时被称为“彻底检查”。
3.8
主管人员 competentperson 具备足够的起重机和起重葫芦用钢丝绳的专业知识和实践经验，能够评估钢丝绳的状态、判断钢丝
绳是否可以继续使用、规定钢丝绳实施检验的最大时间间隔的（钢丝绳检查）人员。 3.9
股沟断丝valleywirebreak 发生在内层股接触点或两个外层股之间沟状区域的断丝。 注：发生在相邻两个股沟之间钢丝绳内部的外层断丝，以及绳芯股断裂，也可视为股沟断丝。
3.10
严重程度级别 J severity rating 劣化程度的量值，用趋于报废的百分比表示。 注：此比率可能与单一的劣化模式(如断丝或直径减小)有关，也可能与多个劣化模式(如断丝和直径减小)的综合
影响有关。
4保养与维护
4.1总则
当缺少起重机制造商和/或钢丝绳制造商或供货商提供的有关钢丝绳的使用说明时，钢丝绳的保养和维护应符合4.2～4.7的规定。 2 GB/T59722016/IS04309:2010
4.2钢丝绳的更换
起重机上应安装由起重机制造商规定的正确长度、直径、结构、类型、捻向和强度（如最小破断拉力）的钢丝绳，选择其他钢丝绳时应得到起重机制造商、钢丝绳制造商或主管人员的批准。更换钢丝绳的记录应存档。
对于大直径的阻旋转钢丝绳，特别是在准备试样时，可能需要单独采取措施来固定钢丝绳端，如使用钢制扎带。
如果从较长的钢丝绳上（如批量生产的钢丝绳卷盘）截取所需长度时，应对切割点两侧进行保护，防止切割后松捻（松散）。
对于单层股钢丝绳切割前的保护参见图1。对于阻旋转钢丝绳和平行捻密实钢丝绳，可能需要成倍增加保护长度。如果保护措施不合适或不充分，轻度预成型的钢丝绳切割后更容易松捻（松散）。
注：“保护”有时也被称为“捆扎”。 钢丝绳与卷筒、吊钩滑轮组或机械结构固定点的连接应采用起重机制造商在使用说明书中规定的
钢丝绳端固定装置，选择其他钢丝绳端固定装置时应得到起重机制造商、钢丝绳制造商或主管人员的批准。 4.3钢丝绳的装卸和贮存
为了避免发生事故和/或损伤钢丝绳，宜谨慎小心地装卸钢丝绳。 卷盘或绳卷不允许坠落，不允许用金属吊钩或叉车的货叉插入，也不允许施加任何能够造成钢丝绳
损伤或畸形的外力。
钢丝绳宜存放在凉爽、干燥的室内，且不宜与地面接触。钢丝绳不宜存放在有可能受到化工产品、 化学烟雾、蒸汽或其他腐蚀剂侵袭的场所。
如果户外存放不可避免，则应采取保护措施，防止潮湿造成钢丝绳锈蚀。 对存放中的钢丝绳应定期进行诸如表面锈蚀等劣化迹象的检查，如果主管人员认为必要，还应在表
面涂敷与钢丝绳制造时的润滑材料兼容的防护材料或润滑材料。
在温暖环境下，钢丝绳卷盘应定期翻转180°，防止润滑油（脂）从钢丝绳内流出。
3 GB/T5972—2016/IS04309:2010
说明： L至少为2d。
图1单层股钢丝绳切割前实施的保护措施
