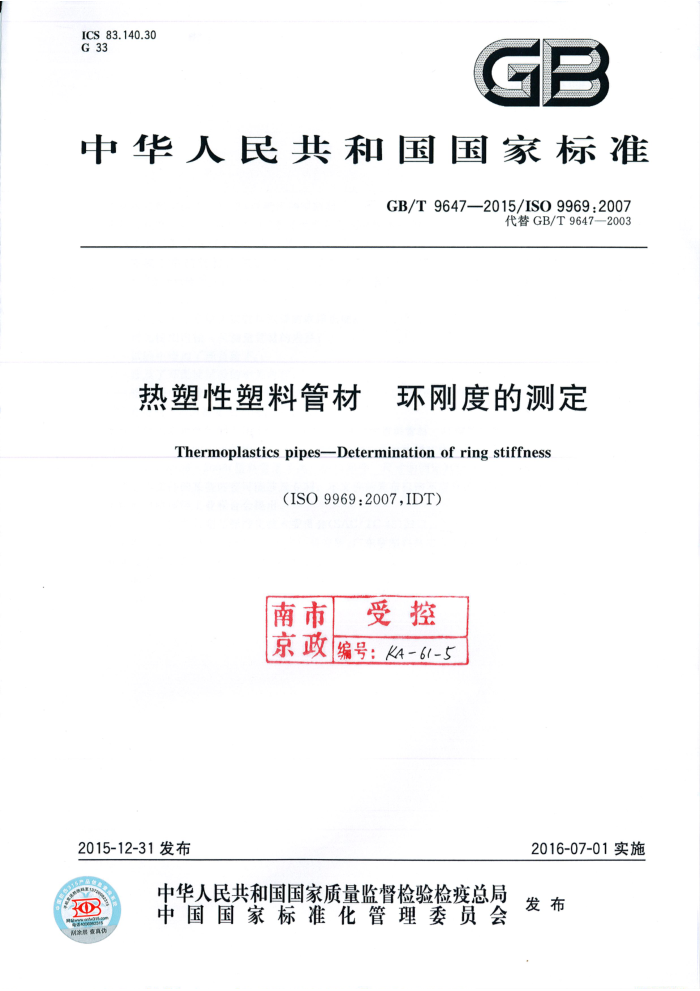

ICS 83.140.30 G 33
GE
中华人民共和国国家标准
GB/T9647—2015/ISO9969:2007
代替GB/T9647—2003
热塑性塑料管材 环刚度的测定
Thermoplasticspipes-Determination ofring stiffness
(ISO9969:2007,IDT)
南市 受控京政编号:K4-61-5
2016-07-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
O 刮涂层查真保
GB/T9647—2015/ISO9969:2007
前言
本标准按照GB/T1.1一2009给出的规则起草,本标准代替GB/T9647—2003《热塑性塑料管材环刚度的测定》。 本标准与GB/T9647一2003相比较,技术内容变化如下:
将表1中的管材公称直径400
1000mm修改为DN>710mm,压缩速率(50士5)mm/min修改为(0.03×d;)士 5%mm/min; 规定了大直径结构壁管材试样的取样长度;增加使用内径元尺测量管材的内径;试验中增加了预负荷F。;涉及了环柔性试验的相关内容;将试验中如管壁厚度e。的变化超过10%则测量试样的内径变化,修改为如管壁厚度e。的变化超过5%则测量试样的内径变化。
本标准使用翻译法等同采用ISO9969:2007《热塑性塑料管材环刚度的测定》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下:
GB/T8806一2008《塑料管道系统塑料部件尺寸的测定》(ISO3126:2005,IDT) 请注意本文件的某些内容可能涉及专利。本文件的发布机构不应承担识别这些专利的责任。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会(SAC/TC48)归口。 本标准起草单位:轻工业塑料加工应用研究所、广东联塑科技实业有限公司。 本标准主要起草人:凌伟、张慰峰、孙秀慧。 本标准所代替标准的历次版本发布情况为:
GB/T9647—1988,GB/T9647—2003。
-
GB/T9647—2015/ISO9969:2007
热塑性塑料管材 环刚度的测定
1范围
本标准规定了具有环形横截面的热塑性塑料管材环刚度的测定方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO3126塑料管道系统 塑料部件 尺寸的测定(Plasticspipingsystems一Plastics componentsDeterminationofdimensions)
3符号
本标准用到下列符号: DN管材的公称直径,单位为毫米; d;管材的平均内径,单位为毫米; ee 结构壁厚度,单位为毫米; F 负荷,单位为千牛; L 试样的长度,单位为毫米; P 肋或螺旋的节距,单位为毫米; 5 环刚度,单位为千牛每平方米;
垂直变形量,单位为毫米。
y
4原理
以管材在恒速变形时所测得的负荷和变形量确定环刚度。 用两个相互平行的平板对一段水平放置的管材以恒定的速率在垂直方向进行压缩,该试验速率由
管材的直径确定,得到负荷-变形量的关系曲线,以管材直径方向变形量为3%时的负荷计算环刚度。
5仪器
5.1 压缩试验机
能够按表1的规定对不同公称直径的管材试样提供相应的恒定的横梁移动速率,通过两个相互平行的平板(见5.2)对试样施加足够的负荷并达到规定的直径变形量(见第8章)。负荷测量装置能够测定试样在直径方向产生1%~4%变形量时所需的负荷,精确到试验负荷的2%。
-
GB/T9647—2015/ISO9969:2007
表1 压缩速率
管材的公称直径DN
压缩速率 mm/min 2±0.1 5±0.25 10±0.5 20±1
mm DN≤100
100710
(0.03Xd;)±5%
d;应根据6.3测定。
5.2 压缩平板
能够通过试验机对试样施加规定的负荷F。 接触试样的平板的表面应平整、光滑、洁净。 平板应具有足够的硬度和刚度,以防止在试验中发生弯曲和变形而影响试验结果。
每块平板的长度应不小于试样的长度,宽度应至少比试样在承受负荷时与压板的接触表面宽 25mm。 5.3 测量量具
能够测定
试样的长度(见6 6.2)精确到1mm 试样的内径,精确到丙径的0.5%;在负荷方向上试样的内径变形量,精确到0.1mm或变形量的1%,取较大值。
以测量波纹管内径的量具为例,见图1
0023
o o
图1测量波纹管内径的典型装置
6试样 6.1标记和数量
在待测管材的外表面,沿轴向在全长画一条直线作为标记,对该段做过标记的管材分别截取3个试样a、b和c,使试样的端面垂直于管材的轴线并符合6.2的长度。
2
GB/T9647—2015/ISO9969:2007
6.2试样的长度 6.2.1每个试样按表2的规定沿圆周方向等分测量3~6个长度值,计算其算术平均值作为试样的长度,测量应精确到1mm。每个试样的长度应符合6.2.2、6.2.3、6.2.4或6.2.5的要求。
对于每个试样,在所有的测量值中,最小值不应小于最大值的0.9倍。
表2长度测量的数量
管材的公称直径DN/mm
长度测量的数量
DN≤200 200
3 4 6
DN≥5
Pn
6.2.2公称直径小于或等于1500mm的管材,试样的平均长度应为(300±10)mm 6.2.3公称直径大 1500mm的管材,试样的平均长度应不小于0.2DN。 6.2.4对有垂直 的肋 波纹或其他规则结构的结构壁管材,切割试样时应至少包合含 个完整的肋、波纹或其他的规则 结构: 初割部位应在肋、波纹或其他规则结构之间的中点震
试样的长度应有最少的完整的肋,波纹或其他规则结构,其长度应不小于290mm,对公称直径大于1500mm的管材,长度应不小手0.2DN,见图2。
0.5/
说明: L 试样长度;
一节距。
P.
图2从垂直肋管材切取的试样
6.2.5对于有螺旋的肋、波纹或其他规则结构的结构壁管材,试样的长度应等于(d;土20)mm,但不小于290mm,也不大于1000mm。 6.3内径的测定
用下列任一方法测定a、b和c三个试样(见6.1)的内径dia、d和di。
3
GB/T9647—2015/ISO9969:2007
a) 在试样长度中部的横截面处,间隔45°依次测量4次,取算术平均值,每次测量应精确到0.5%。 b)在试样长度中部的横截面处,用内径元尺按ISO3126进行测量记录经计算或测量得到的a、b和c3个试样的平均内径da、d和die。 按式(1)计算3个值的平均值d::
dia+dib+dic
..(1)
d;=
3
6.4试样的陈化
试样应至少放置24h后才可按第8章进行试验。 对于型式检验或在发生争议的情况下,试样应放置(21士2)d。
7状态调节
在按第8章进行试验前,试样应在试验环境温度(见8.1)下状态调节至少24h。
8试验步骤
8.1除非在其他标准中有特殊规定,试验应在(23士2)℃下进行。
注:试验温度有可能对环刚度结果产生一定的影响。 8.2如果能确定试样在某个位置的环刚度最小,将第一个试样a的该位置与试验机的上平板相接触。 否则放置第一个试样a时,将其标线与上平板相接触。在负荷装置中对另两个试样b,c的放置位置应相对于第一个试样依次旋转120°和240°放置。 8.3对于每一个试样,放置好变形测量仪并检查试样与上平板的角度位置。
放置试样时,应使试样的轴线平行于平板,其中点垂直于负荷传感器的轴线注:为获得负荷传感器的准确读数,必须将试样放置在合适的位置,使作用力的方向与负荷传感器的轴线尽量
一致。
8.4下降平板直至接触到试样的上部。
施加一个包括平板质量的预负荷F。,F。用下列方法确定: a)d;≤100mm的管材,F。为7.5N。 b)d>100mm的管材,用式(2)计算F。,结果圆整至1N。
....(2)
F。=250×10-6×DN×L
式中: DN—管材的公称直径,单位为毫米(mm);
-试样的实际长度,单位为毫米(mm)。
L
-
试验中负荷传感器所显示的实际预负荷的准确度应在设定预负荷的95%105%之间。 将变形测量仪和负荷传感器调节至零。 如发生争议,零点的调节见8.6。
8.5根据表1的规定以恒定的速率压缩试样,按照8.6的规定连续记录负荷和变形值,直至达到至少 0.03d;的变形量。
注:当要求测定环柔性时,继续压缩试样直至达到环柔性所要求的变形量。 8.6通常,负荷和变形量的测量是通过一个平板的位移得到,但如果在试验的过程中,管材的结构壁厚度e。见图3)的变化超过5%,则应通过测量试样的内径变化得到。
在有争议的情况下,应测量试样的内径变化。 4
GB/T9647—2015/ISO9969:2007
工工
OUC
图3管材结构壁厚度e的示例
典型的负荷/变形量曲线是一条光滑的曲线,否则表明零点可能不正确,如图4所示,可用曲线初始的直线部分倒推至和水平轴相交于(0,0)点(零点)。
Y
说明: X 形变,y;
负荷,F;表观零点;修正零点。
Y 1 2
图4修正零点方法
9环刚度的计算
用式(3)~式(5)计算3个试样a、b和c各自的环刚度Sa、Sh、S。,单位为kN/m;
S, = (0.018 6 + 0.025 岁),F. X106
(3)
d)Lay
5 -00186+0052)元
-×106
(4)
5
GB/T9647—2015/ISO9969:2007
F
S。=(0.0186+0.025岁 X100
(5)
d,/Ley
式中: F 相对于管材3.0%变形时的负荷,单位为千牛(kN); L- 试样的长度,单位为毫米(mm);
相对于管材3.0%变形时的变形量,单位为毫米(mm),如:
J.
y =0.03
d;
计算管材的环刚度S,单位为kN/m",在求三个值的平均值时,用式(6)计算:
S=S. +$, +$.
(6)
3
10 试验报告
试验报告应包含以下信息: a) 注明参考本标准; b) 热塑性塑料管材的信息,包括:
生产企业名称管材的类型(包括材料);一尺寸;公称环刚度和(或)压力等级;生产日期;试样的长度;
c) 试验温度; d) 每个试样环刚度的计算值S。、S和S。,保留小数点后3位数字; e) 环刚度的计算值S,保留小数点后2位数字; f) 如果需要,每个试样的负荷/变形量曲线图; g) 任何可能影响试验结果的因素,如本标准没有规定的偶然性因素和操作细节; h) 试验时间。
6
