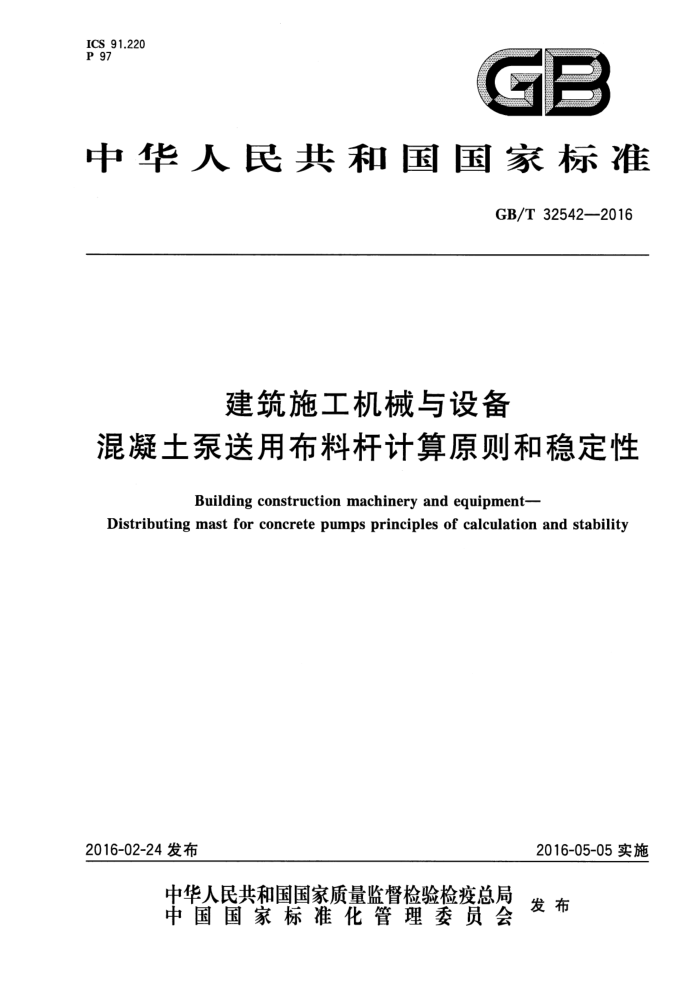

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T32542—2016
建筑施工机械与设备
混凝土泵送用布料杆计算原则和稳定性
Building construction machinery and equipment-
Distributing mast for concrete pumps principles of calculation and stability
2016-05-05实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T32542—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 载荷分类与计算 5 计算原则 6 校核
2
...
计算书编写要求参考文献
7 vWw. xuet utu. cof
GB/T 32542—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会(SAC/TC328)归口。 本标准起草单位：中联重科股份有限公司、北京建研机械科技有限公司。 本标准主要起草人：余德海、李乡安、孙艳秋、毛志君、周紫晗。
I A- XUEULL
GB/T32542—2016
建筑施工机械与设备
混凝土泵送用布料杆计算原则和稳定性
1范围
本标准规定了混凝土泵送用布料杆（以下简称“布料杆”）的计算原则和稳定性。 本标准适用于固定式、移动式布料杆的设计。安装在船体上、流动式底盘上的混凝土布料装置可参
照执行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1591低合金高强度结构钢 GB/T3811一2008起重机设计规范 GB/T7920.4混凝土机械术语 GB/T13752塔式起重机设计规范 JB/T11157塔式起重机钢结构制造与检验 DINEN10204：2005-01金属产品性质检验证书（MetallischeErzeugnisse一Artenvon
Prufbescheinigungen;DeutscheFassung EN10204:2004)
DASt-Richtlinie011：1988-02高强可焊接细颗粒最小屈服值为460MPa与690MPa结构钢材在钢结构中的应用（HochfesteschweiBgeeigneteFeinkornbaustahlemitMindeststreckgrenzenwertenvon 460und690N/mm—AnwendungfurStahlbauten)
3术语和定义
GB/T7920.4界定的以及下列术语和定义适用于本文件。
3.1
机座base 安装在回转支承以下，用来承载回转支承以上全部载荷的结构件。
3.2
自重载荷selfweights 布料杆在工作状态时所涉及到固有的所有部件（包括输送管道）的重力。
3.3
工作载荷workingloads 混凝土输送管所输送物料的重力。
3.4
惯性载荷inertiaforces 布料杆自重和输送管中输送物料质量之和在布料杆回转与变幅时所产生的惯性力。
1
