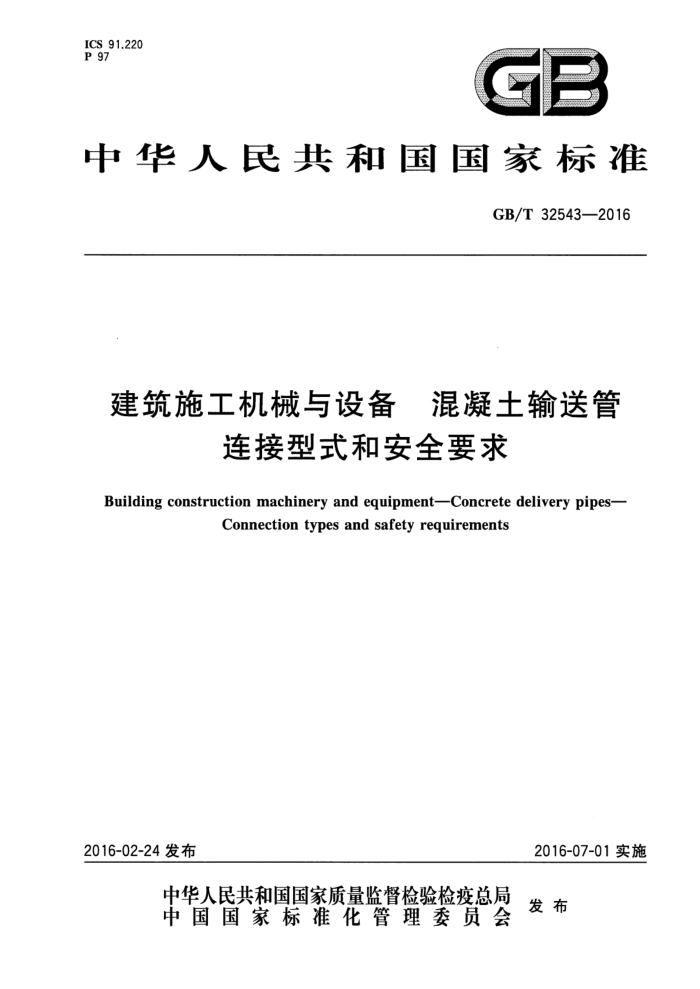

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T32543—2016
建筑施工机械与设备 混凝土输送管
连接型式和安全要求
Building construction machinery and equipment-Concrete delivery pipes-
Connection types and safety requirements
2016-07-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T32543—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义 &
1
连接型式尺寸
5 6 安全要求
3
10 10 ...12
2
检测方法. 附录A（资料性附录） 法兰示意图· 附录B（资料性附录） 管卡示意图附录C（资料性附录） 压力试验记录
13 14 GB/T 32543—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：中联重科股份有限公司、北京建筑机械化研究院。 本标准主要起草人：刘昆吾、李勇光、毛志君、孙艳秋、周紫晗。
I GB/T32543—2016
建筑施工机械与设备 混凝土输送管
连接型式和安全要求
1范围
本标准规定了混凝土输送管的连接型式，端部法兰、管卡及密封圈的尺寸，及输送管A、B、C型连接型式的安全要求及检验方法。
本标准适用于公称内径为50mm~180mm的混凝土输送管及相关附属设备。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1226 一般压力表 GB/T1227精密压力表 GB/T7920.4混凝土机械术语
3术语和定义
GB/T7920.4界定的以及下列术语和定义适用于本文件，
3.1
输送管 Fdeliverypipe 输送混凝土用的管，包括直管、弯管、锥管、橡胶管等。
3.2
法兰 flange 混凝土输送管端部用于连接其他输送管的凸缘部分（参见附录A中图A.1）。
3.3
管卡 coupling 用于连接两个法兰的环形卡箍结构装置。
3.4
活动连接环 movableflange 用于连接管件并可与管件相对运动的环。
4连接型式
4.1A型连接
连接型式如图1所示。其主要特征为：
采用0形圈密封；通过A型管卡连接（参见附录B图B.1）。
-
1 GB/T32543—2016
说明：
法兰A1; O形密封圈； -A型管卡；法兰A2。
2
图1A型连接示意图
4.2B型连接
连接型式如图2所示。其主要特征为：
采用B型密封圈密封；通过B型管卡连接（参见附录B图B.2)。
说明：
法兰B; -B型管卡； -B型密封圈。
2
图2B型连接示意图
4.3C型连接
连接型式如图3所示。其主要特征为：
采用O形圈密封；通过螺栓连接。
2
