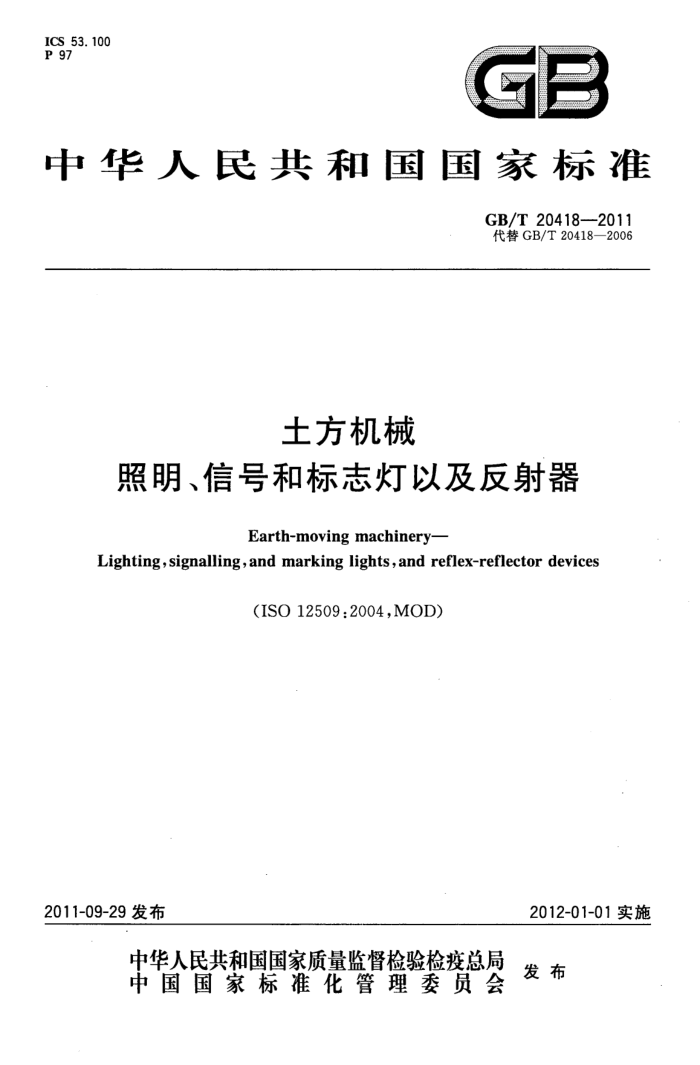

ICS 53.100 P 97
GB
中华人民共和国国家标准
GB/T204182011 代替GB/T20418—2006
土方机械
照明、信号和标志灯以及反射器
Earth-moving machinery-
Lighting, signalling, and marking lights ,and reflex-reflector devices
(ISO 12509:2004,MOD)
2012-01-01实施
2011-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T20418-2011
目 次
前言引言 1范围 2 规范性引用文件 3术语、定义和符号 4土方机械上照明、信号和标志灯以及反射器的安装附录A（规范性附录） 照明组附录B（规范性附录） 红光的前部可视性和白光的后部可视性附录C（规范性附录） 光信号装置附录D（规范性附录) 照明和信号灯光的比色特性附录E（规范性附录） 照明、信号和标志灯以及反射器的资料数据表附录F（资料性附录） 照明、信号和标志灯以及反射器的位置附录G（资料性附录） 代表机器类别的土方机械图示附录H（资料性附录） 照明、信号和标志灯、专用报警灯、转向信号灯、反射器和工作灯以及低速
0O
11 49 51
车辆标志牌的ECE规程
53 55
参考文献 GB/T 204182011
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T20418一2006《土方机械照明、信号和标志灯以及反射器》。本标准与
GB/T20418一2006相比，除编辑性修改外主要技术变化如下：
增加了引言；删除了部分规范性引用文件；修改了部分术语和定义（见3.1.6、3.1.8、3.1.9和3.1.10，2006年版的3.6、3.8、3.9 和3.10)；增加了“符号”（见3.2）；修改了部分基本要求（见4.6.1和4.6.2，2006年版的4.1.6.1和4.1.6.2)；修改了有关图形（见图B.1、图C.1、图D.1,2006年版的图B.1、图C.1、表D.2)；修改了照明和信号灯光的琥珀色三色坐标值（见表D.1，2006年版的表D.1)；修改了附录E的有关内容。
本标准使用重新起草法修改采用ISO12509：2004《土方机械照明、信号和标志灯以及反射器》。 本标准与ISO12509:2004相比存在技术性差异，主要技术性差异及其原因如下：
为便于使用，附录E中的表增加了表的编号及对表的引用； 3.2条中，K的定义中增加“（或机器后部）”，使定义更准确； E.5.1.6中，后置转向信号灯的类型1a改为类型2a，修正ISO错误；图E.4、图E.11、图E.12、图E.16、图E.19中，β、β标注位置对调，修正ISO错误；图E.5a)中，修改了B尺寸线标注位置，修正ISO错误；图E.5的说明b条中，"1/3L”改为“1/3L,”，修正ISO错误； E.5.3.2中，转向信号灯的类型2改为类型1，修正ISO错误； -E.5.4.1中，前侧转向信号灯的类型3b改为类型3，修正ISO错误； -表E.10中，"K”改为“K,”，“见E.5.4”改为"见E.5.1.7.2布局C”，修正ISO错误； E.7.1.3c)中，“不应与后位灯混合”改为“可与后位灯混合”，符合我国国情，也可能是ISO 错误；图E.14，补充标注H1、H2、D、E尺寸的视图，使图表尺寸更完整； -E.15.1.3，“前反射器”改为“侧反射器”，修正ISO错误；
一表E.20中，“每侧的最少数量依据E.15.1.2”改为“每侧的最少数量依据图E.20”；
表E.20中，H的数值前增加“≤”，应指定其是上限值。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准负责起草单位：天津工程机械研究院、广西柳工机械股份有限公司、厦门厦工机械股份有限
公司、陕西同力重工股份有限公司、山重建机有限公司。
本标准参加起草单位：山东临工工程机械有限公司。 本标准主要起草人：段琳、尚海波、吴润才、蔡登胜、李蔚苹、范翠玲、庞建光、熊玉力。 本标准于2006年7月首次发布，本次为第一次修订。
I GB/T 20418—2011
引 言
土方机械设计成适应各种各样的作业和工作场地，它们的尺寸、质量、速度、组成部分和工作装置变化也各式各样。因此，照明、信号和标志灯以及反射器的组合也是不同的。
本标准根据机器的应用和速度，提供了照明、信号和标志灯以及反射器的选用信息。
Ⅱ GB/T20418—2011
土方机械
照明、信号和标志灯以及反射器
1范围
本标准规定了土方机械上使用的照明、信号和标志灯以及反射器的安装和性能的最低要求。 本标准适用于GB/T8498定义的非公路和公路型自行轮胎式或自行履带式土方机械，本标准不适
用于步行操纵式机器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8498土方机械基本类型识别、术语和定义（GB/T84982008，ISO6165：2006，IDT) ISO303：2002道路车辆机动车和挂车用照明和灯信号装置的安装（Roadvehicles-
Installation of lighting and light signalling devices for motor vehicles and their trailers)
ISO7227：1987道路车辆照明和灯信号装置术语（Roadvehicles-Lightingandlightsignal- ling devices—Vocabulary)
3术语、定义和符号
3.1术语和定义
ISO303、ISO7227界定的以及下列术语和定义适用于本文件。 3. 1. 1
零Y平面zeroYplane 通过机器纵向中心线的垂直平面。 注：见GB/T18577.1。
3.1.2
X平面Xplane 任一与Y平面正交的垂直平面。 注：见GB/T18577.1。
3. 1.3
基准地平面 ground reference plane GRP 放置机器的坚实水平面。
3.1.4
最外侧 extreme outer edge 平行于机器中间的纵向平面，并与机器任一侧的横向凸出物外侧相接触的平面，不考虑：地面接触
点附近及与轮胎测压计相连的轮胎上的突出物，向外突出的安装于车轮上防滑装置、后视镜、侧向指示灯、前后位置灯和制动灯。
1
