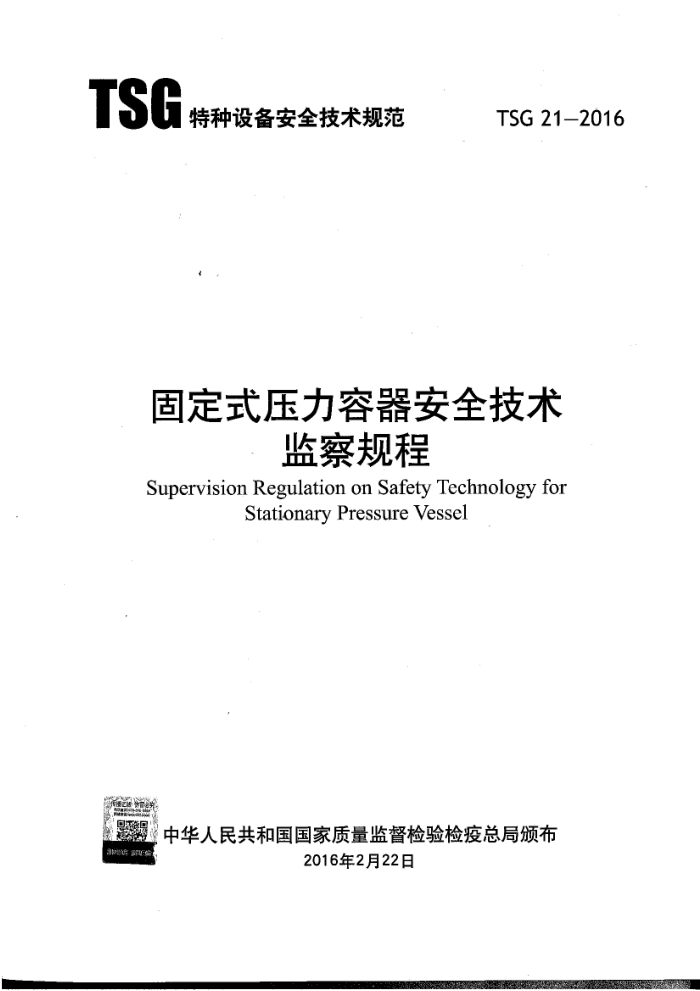

TSG
特种设备安全技术规范
TSG 21-2016
固定式压力容器安全技术
监察规程
Supervision Regulation on Safety Technology for
Stationary Pressure Vessel
中华人民共和国国家质量监督检验检疫总局颁布
2016年2月22日 TSG
特种设备安全技术规范
TSG 21-2016
固定式压力容器安全技术
监察规程
Supervision Regulation on Safety Technology for
Stationary Pressure Vessel
中华人民共和国国家质量监督检验检疫总局颁布
2016年2月22日 TSG 21—2016
特种设备安全技术规范
前言
2013年7月，国家质量监督检验检疫总局（以下简称国家质检总局）特种设备安全监察局（以下简称特种设备局）下达制定《固定式压力容器安全技术监察规程》（以下简称《大容规》）的立项任务书，要求以原有的《固定式压力容器安全技术监察规程》（TSGR00Q4一2009）、《非金属压力容器安全技术监察规程》（TSGR0001一 2004）、《超高压容器安全技术监察规程》（TSGR0002-2005）、《简单压力容器安全技术监察规程》（TSGR0003一2007）、《压力容器使用管理规则》（TSGR5002一 2013）、《压力容器定期检验规则》（TSGR7001--2013）、《压力容器监督检验规则》 (TSGR7004一2013）等七个规范为基础，形成关于固定式压力容器的综合规范。 2013年8月，中国特种设备检测研究院（以下简称中国特检院)技术法规部组织有关专家成立了起草工作组和材料、非金属、超高压等专业小组，制订了《大容规》的起草工作方案，确定了《大容规》制定的原则、重点内容及主要问题、结构（章节）框架，并且就起草工作进行了具体分工，制订了起草工作时间表。起草工作组和各专业小组分别开展调研起草工作，召开多次研讨会，形成《大容规》（草案）。2013年 12月，在北京召开起草工作组全体会议，经过讨论与修改，形成了《大容规》征求意见稿。2014年2月，特种设备局以质检特函【2014】5号文征求基层部门、有关单位和专家及公民的意见。2014年6月，起草工作组召开第二次会议，对征求到的意见进行研究讨论，形成送审稿。2014年7月，特种设备局将送审稿提交给国家质检总局特种设备安全技术委员会审议，起草工作组分别于2014年9月、10月、11月召开工作会议，对审议意见进行研究讨论，形成报批稿。2015年8月，《大容规》的报批稿由国家质检总局向WTO/TBT进行了通报。2015年11月，工作组回复了 WTO/TBT的咨询意见。2016年2月22日，《大容规》由国家质检总局批准颁布。
《大容规》制定的基本原则是： 1.以原有的压力容器七个规范为基础，进行合并以及逻辑关系上的理顺，统一
并且进一步明确基本安全要求，形成关于固定式压力容器的综合规范。
2.根据特种设备目录，调整适用范围，统一固定式压力容器的分类。 3.根据行政许可改革的情况，调整各环节有关的行政许可要求。 4.整理国家质检总局近年来针对压力容器安全监察的有关文件，汇总《固定式压
力容器安全技术监察规程》宣贯、实施中存在的具体问题，收集网上咨询意见，增补相应内容，重点解决当前存在的突出问题。
5.扩展材料范围，重点解决铸钢、铸铁压力容器材料技术要求（安全系数、化学 特种设备安全技术规范
TSG 21—2016
成分、力学性能和适用范围），增加非焊接瓶式容器高强钢材料技术要求。
6.按照固定式压力容器各环节分章进行描述，每个环节的边界尽可能清晰，明确相应的主体责任（如明确耐压试验介质、压力、温度，无损检测方法、比例，热处理等技术要求由设计者提出并且放到相应设计章节）。
7.理顺法规与标准的关系，整合、凝练固定式压力容器基本安全要求，将一些详细的技术内容放到相应的产品标准中去规定。
参加《大容规》起草工作的主要单位和人员：中国特种设备检测研究院国家质检总局特种设备安全监察局
寿比南贾国栋戚月娣高继轩李军徐锋常彦衍谢铁军张 勇陈学东崔 军 章小浒缪春生强天鹏汤晓英郑津洋张迎恺王晓雷张延丰叶日新曲建平刘静周国庆张国信何承厚
全国锅炉压力容器标准化技术委员会合肥通用机械研究院江苏省特种设备安全监督检验研究院上海市特种设备监督检验技术研究院浙江大学中国石化工程建设有限公司中国特种设备安全与节能促进会兰州石油机械研究所中国寰球工程公司中国天辰工程有限公司大连金州重型机器有限公司江苏省质量技术监督局中石化洛阳工程有限公司中国石油化工股份有限公司中国石油天然气股份有限公司炼油与化工分公司 宋晓江
吴全龙喻建良张炎明桑临春郑伟义
上海华理安全装备有限公司大连理工大学中国工业防腐蚀技术协会天华化工机械及自动化研究设计院有限公司国家塑料制品质量监督检验中心（福州）
非金属压力容器专业起草小组的主要单位和人员：张炎明、寿比南、桑临春、 戚月娣、郑伟义，冀州市中意复合材料有限公司李国树，南通山剑石墨设备有限公 TSG21—2016
特种设备安全技术规范
司姚建，温州赵氟隆有限公司陈国龙，南通久信石墨科技开发有限公司仇晓丰，南京新核复合材料有限公司李忠江，中国工业防腐蚀技术协会王国琨，上海贤达美尔森过程设备有限公司宋广澄、汪家军，昊华中意玻璃钢有限公司吕会敏，西格里石墨技术（上海）有限公司左锦富，河北可耐特玻璃钢有限公司曹行真，阿丽贝（鞍山）塑料防腐设备有限公司关玉华。
超高压容器专业起草小组的主要单位和人员：寿比南、郑津洋、贾国栋，全国锅炉压力容器标准化技术委员会杨国义、陈志伟、陈朝晖，浙江大学施建峰、李涛，中原特钢股份有限公司范志霞，内蒙古北方重工业集团有限公司许锐冰，中国石化工程建设有限公司丁利伟，浙江省特种设备检测研究院郭伟灿，江苏省特种设备安全监督检验研究院马歆，四川省特种设备检测研究院彭军，湖北特种设备检验检测研究院吴遵红、李新成，河南省锅炉压力容器安全检测研究院曹志红，台州市特种设备监督检验中心李隆骏，中国电子元件行业协会压电晶体材料分会姜连生、 章怡、华大辰，北京石晶光电有限责任公司济源水晶厂杨卫东，四川省荣经晶冠电子有限公司蔡国钦。
压力容器材料专业起草小组的主要单位和人员：张勇、章小浒，全国锅炉压力容器标准化技术委员会杨国义，中国特种设备检测研究院徐彤、尹立军、石坤，中国石化工程建设有限公司段瑞。 TSG 21-2016
特种设备安全技术规范
目 录
. (1) .. (4) . (14) .. (32) · (46) . (48) (62) ... (.71) (96) · (99)
总则 2 材料· 3 设计 4 制造
1
安装、改造与修理 6 监督检验· 7 使用管理
5
定期检验· 安全附件及仪表
8 9
10 附则·
. (100) . (104) .. (.105) .. (106) .. （.108) .. (110) ... (111) (112) . (117) (118) (120)
附件A 固定式压力容器分类附件B压力容器产品合格证
:
附表b固定式压力容器产品数据表·
附件C压力容器产品铭牌· 附件D 特种设备代码编号方法附件E 特种设备监督检验联络单附件F 特种设备监督检验意见通知书附件G 特种设备监督检验证书(样式).…. 附件H 压力容器年度检查报告附件J 压力容器定期检验报告附件K特种设备定期检验意见通知书·
.(122)
相关规章和规范历次制修)订情况.. 特种设备安全技术规范
TSG 21—2016
（1)深冷装置中非独立的压力容器、直燃型吸收式制冷装置中的压力容器、铝制板翅式热交换器、过程装置中冷箱内的压力容器：
(2)盛装第二组介质（注1-5）的无壳体的套管热交换器： (3)超高压管式反应器。 注1-5：压力容器介质分组见本规程附件A。 1.4.2只需要满足本规程总则、设计、制造要求的压力容器本规程适用范围内的以下压力容器，只需要满足本规程第1、3、4章的规定：（1)移动式空气压缩机的储气罐； (2)水力自动补气气压给水(无塔上水)装置中的气压罐，消防装置中的气体或者
气压给水(泡沫)压力罐：
(3）水处理设备中的离子交换或者过滤用压力容器、热水锅炉用膨胀水箱； (4)蓄能器承压壳体。 1.5不适用范围本规程不适用于以下容器： (1)移动式压力容器、气瓶、氧舱： 2)军事装备、核设施、航空航天器、铁路机车、海上设施和船舶以及矿山井下
使用的压力容器；
(3)正常运行工作压力小于0.1MPa的容器（包括与大气连通的在进料或者出料过程中需要瞬时承受压力大于或者等于0.1MPa的容器）；
(4)旋转或者往复运动的机械设备中自成整体或者作为部件的受压器室（如泵
壳、压缩机外壳、涡轮机外壳、液压缸、造纸轧辊等）；
(5)板式热交换器、螺旋板热交换器、空冷式热交换器、冷却排管；（6)常压容器的蒸汽加热盘管、过程装置中的管式加热炉：（7)电力行业专用的全封闭式组合电器（如电容压力容器）； (8)橡胶行业使用的轮胎硫化机以及承压的橡胶模具； (9)无增强的塑料制压力容器。 1.6压力容器范围的界定本规程适用的压力容器，其范围包括压力容器本体、安全附件及仪表。 1.6.1压力容器本体压力容器的本体界定在以下范围内： (1)压力容器与外部管道或者装置焊接(粘接)连接的第一道环向接头的坡口面、
螺纹连接的第一个螺纹接头端面、法兰连接的第一个法兰密封面、专用连接件或者管件连接的第一个密封面； -2
