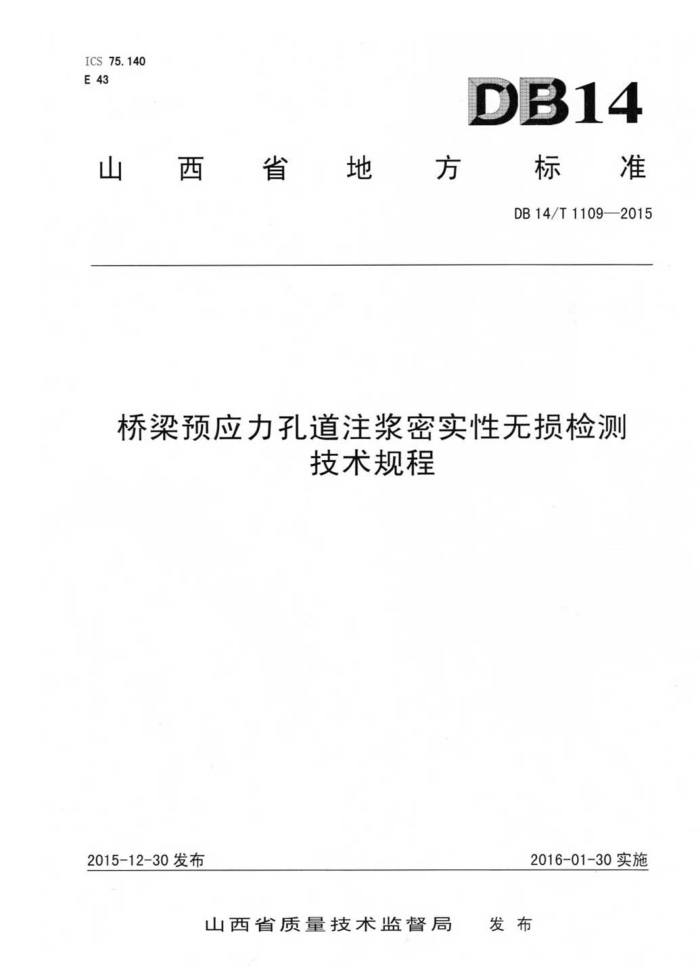

ICS75.140 E43
DB14
山西省地方 标准
DB14/T11092015
桥梁预应力孔道注浆密实性无损检测
技术规程
2016-01-30实施
2015-12-30发布
发布
山西省质量技术监督局 DB14/T1109—2015
目 次
前言 1范围 2
IⅡI
规范性引用文件 3术语、定义和符号
基本规定... 常用检测方法
4
3
5
6注浆密实性评价附录A（规范性附录） 桥梁预应力孔道注浆密实性无损检测流程图附录B（资料性附录） 桥梁预应力孔道注浆密实性无损检测现场记录表. 参考文献.
.8 10 .11 15 ww. xuetutu. cor
DB14/T1109—2015
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由山西省交通运输厅提出并归口。 本标准起草单位：山西省交通科学研究院、桥梁工程防灾减灾山西省重点实验室、黄土地区公路建
设与养护技术交通行业重点实验室、四川升拓检测技术股份有限公司、内蒙古自治区交通建设工程质量监督局。
本标准主要起草人：韩之江、谢立安、刘志华、汪永强、吴佳晔、张勇、张俊光、刘永、支守根、 丁亚会、乔文庭、于晓光、哈图、王志勇、路正明、赵雷、何国花、寇伟、毛敏、陈栋栋、申雁鹏、郭
文龙、吕立宁、卢鹏、赵文溥、汪贤安、刘建勋、郑彪、王磊、郭学兵、王望春、赵学峰、刘媛媛、傅莉、赵芳。
II DB14/T11092015
桥梁预应力孔道注浆密实性无损检测技术规程
1范围
本标准规定了桥梁预应力孔道注浆密实性无损检测的术语、定义和符号、基本规定、常用检测方法和注浆密实性评价。
本标准适用于公路桥梁有粘结预应力孔道注浆密实性的无损检测，其它铁路桥梁、市政桥梁及有粘结预应力构件孔道注浆密实性的无损检测可参照使用。
2．规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GJB1805-1993数据采集设备通用规范 JJG338-2013 ：电荷放大器 JB/T6822-1993 压电加速度传感器
3术语、定义和符号
3.1术语、定义口
下列术语和定义适用于本文件。
3.1.1
注浆缺陷有粘结预应力孔道内无注浆材料，或影响注浆材料发挥其作用的不密实区及空洞等。
3.1.2
冲击回波法在构件表面利用瞬时机械冲击产生低频的应力波，应力波传播到结构内部，遇到波阻抗有差异的界
面（如构件底面或缺陷表面）时被反射回来，并在构件表面、内部缺陷表面和构件底部之间来回反射产生纵波共振，通过测试冲击弹性波引起的振动主频率来确定构件厚度及其内部缺陷位置的方法。 3.1.3
冲击弹性波定性检测法利用外露的预应力钢束两端分别进行激振和接收信号，通过分析信号传播过程中能量、波速及频率
等参数的变化，定性判定预应力孔道整体注浆密实性的方法。 ww. xuetutu. con
DB14/T1109—2015 3.1.4
冲击回波定位检测法沿预应力孔道方向，以扫描形式逐点进行激振和接收信号，通过分析信号传播过程中预应力孔道及
构件对面处反射信号的传播时间，定量判定预应力孔道各位置处注浆密实性的方法。 3.1.5
X射线法利用X射线透射性能对预应力孔道各位置处注浆密实性进行定量检测的方法
3.1.6
内窥镜法借助光学仪器内窥镜对预应力孔道各位置处注浆密实性进行定量观测的方法
3.1.7
综合注浆指数冲击弹性波定性检测法得到的用于反映预应力孔道整体注浆密实性的相对指标。
3.1.8
黑度 X射线法得到的用于反映被检测构件密实性对应的色度。
3.1.9
最长注浆缺陷长度预应力孔道内单个注浆缺陷的最大连续长度。
3.1.10
注浆不密实度预应力孔道内累计注浆缺陷长度占孔道总长的比值，常用百分数表示。
3.2符号
下列符号适用于本文件。 I—综合注浆指数： TEA— 一全长衰减法分项注浆指数： IpV——全长波速法分项注浆指数； ITF- 传递函数法分项注浆指数： L 预应力孔道总长： Lmax - 最长注浆缺陷长度： Lsum 累计注浆缺陷长度：
冲击回波实际传播时间：
1-
tz— 正常混凝土区域无预应力孔道位置处冲击回波的标定传播时间：
正常混凝土区域预应力孔道未注浆位置处冲击回波的标定传播时间：
4
β——注浆不密实度。 2
