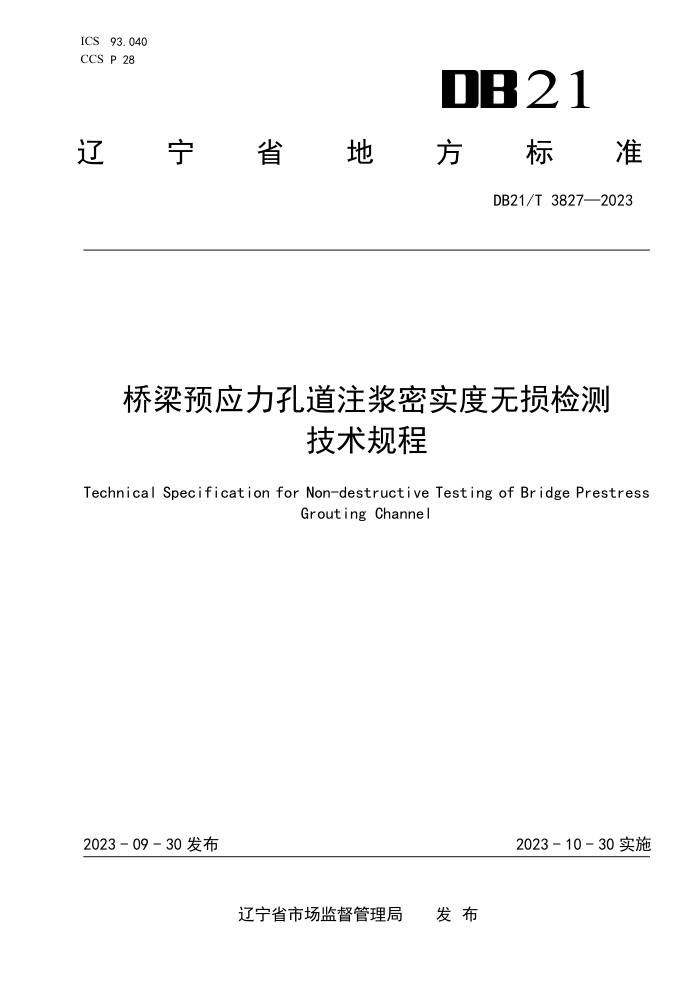

ICS93.040 CCS P 28
DB21
辽宁省地 開方标准
DB21/T 3827—2023
桥梁预应力孔道注浆密实度无损检测
技术规程
Technical Specification for Non-destructive Testing of Bridge Prestress
Grouting Channel
2023-09-30发布
2023－10-30实施
辽宁省市场监督管理局 发布 DB21/T 3827-2023
目 次
前言 1范围， 2规范性引用文件. 3术语和定义 4符号， 5基本规定 5.1检测设备 5.2检测方法适用条件 6现场检测..... 6.1检测工作流程 6.2检测前的准备工作 6.3检测频率.. 6.4抽样要求.. 6.5传感器安装.. 6.6激振方式... 6.7检测步骤.. 7数据计算与分析. 7.1定性注浆指数计算 7.2定位注浆指数计算 8质量评价标准. 附录A（规范性）线性标定附录B（资料性）孔道注浆密实度定位检测判定参考色板附录C（资料性）孔道注浆定性检测现场记录表... 附录D（资料性）孔道注浆定位检测现场记录表
II
Y
h
8
10 12 13 15 16 DB21/T38272023
前言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由辽宁省交通运输厅提出并归口。 本文件起草单位：辽宁省交通运输事务服务中心、辽宁省交通高等专科学校、四川升拓检测技术股
份有限公司。
本文件主要起草人：张佳运、赵永生、吴佳晔、项巍、张淼、刘洋、李刚、王先伟、杨春亮、付东华、刘琳琳、焦兴华、温佳宇、王亮、许涛、王连威、周志国、刘阳、孙宁、李秋雨、金春福、刘军、 王天舟、谷云龙、马健。
本文件发布实施后，任何单位或个人如有问题和意见建议，均可以通过来电或来函等方式进行反馈，我们将及时答复并认真处理，根据实际情况依法进行评估及复审。
归口管理部门通讯地址：沈阳市和平区十三纬路19号，联系电话：024-23867960。 起草单位通讯地址：沈阳市和平区十三纬路18甲2号，联系电话：024-81670358。
II DB21/T 3827-2023
桥梁预应力孔道注浆密实度无损检测技术规程
1范围
本文件规定了混凝土桥梁预应力孔道注浆密实度检测的设备及使用要求、规范性引用文件、术语、 符号、基本规定、现场检测要求、数据分析与质量评价等。
本文件适用于桥梁预应力孔道注浆密实度冲击弹性波法检测与评定，其它预应力孔道注浆密实度检测评定可参照本规程执行。
桥梁预应力孔道注浆密实度无损检测除应执行本文件外，尚应符合国家现行有关标准的规定。
规范性引用文件
1
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T50083工程结构设计基本术语标准 GJB1805 数据采集设备通用规范 JGJ/T411冲击回波法检测混凝土缺陷技术规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
冲击弹性波impactelasticitywaves 在冲击力的作用下质点在弹性范围内振动并传播形成的波动。
3. 2
注浆密实度theductgrouting compactness 预应力孔道中，固化物粘结物（如砂浆等）在有粘结性孔道中的填充密实程度。
3. 3
