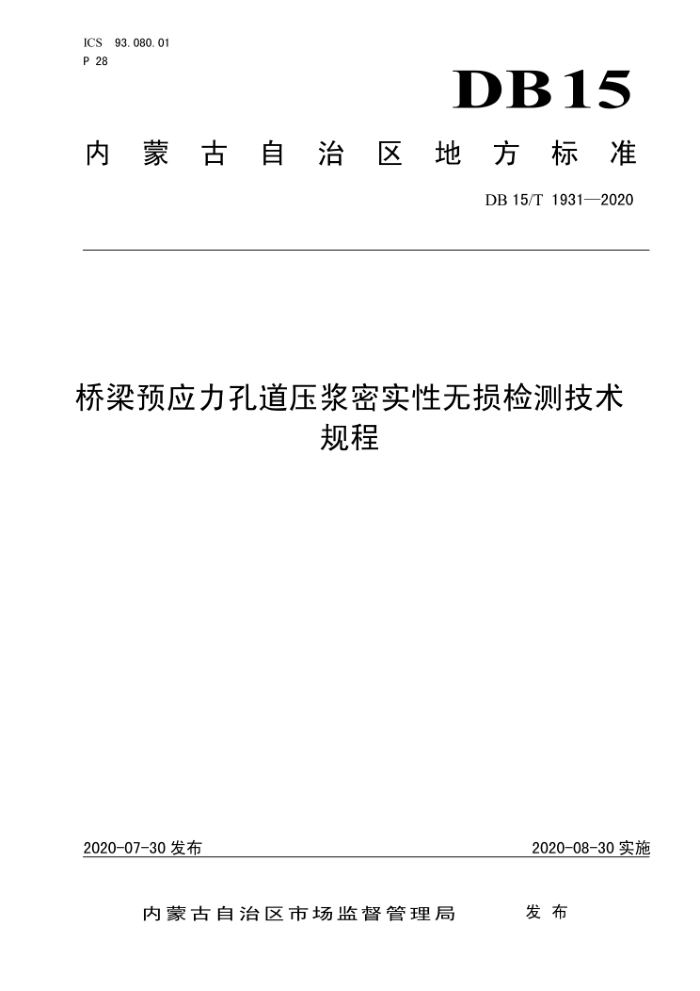

ICS93.080.01 P 28
DB15
内蒙古自治区 電地方标准
DB15/T 1931—2020
桥梁预应力孔道压浆密实性无损检测技术
规程
2020-07-30发布
2020-08-30实施
发布
内蒙古自治区市场监督管理局 DB 15/T 1931—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4符号 5设备及使用要求 6现场检测. 7数据处理与分析 8质量评定. 附录A（资料性附录）压浆缺陷定位检测参考色板附录B（资料性附录） 预应力孔道压浆定性检测现场记录表附录C（资料性附录） 预应力孔道压浆定位检测现场记录表
III
4
9
11
12 13 DB 15/T 1931—2020
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由内蒙古自治区交通运输厅提出并归口。 本标准由内蒙古自治区交通建设工程质量监督局负责起草，四川升拓检测技术股份有限公司、内蒙
古高等级公路建设开发有限责任公司、中咨公路养护检测技术有限公司、鄂尔多斯市交通建设工程质量监督局、山西交通科学研究院集团有限公司参加起草。
本标准主要起草人：乔文庭、吴佳哗、马万斌、张洪伟、辛光涛、王振华、姜月波、朱广河、高源、 刘磊、韩之江、张广、张远军、刘奕东、耿红斌、赵立秋、赵晓亮、戴建华、华容如、乔俊峰、王旭纪、 于晓光、乔志文、李喆、王学营、胡晓翔、宋文学、靳陆东、张磊、薛照掌、马鸣谷、常智慧、王志会、 王博。
II DB15/T1931—2020
桥梁预应力孔道压浆密实性无损检测技术规程
1范围
本标准规定了桥梁预应力孔道压浆密实性检测的设备及使用要求、现场检测、数据处理与分析、质量评定等。
本标准适用于各级公路桥梁预应力孔道压浆密实性冲击弹性波法检测评定。 对公路桥梁预应力孔道密实性进行冲击弹性波法检测评定时，除应遵照本标准规定执行外，还应符
合国家和行业现行相关标准的规定。
2规范性引用文件
n
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JT/T828公路水运试验检测数据报告编制导则 JTG/TF50公路桥涵施工技术规范
术语和定义
3
下列术语和定义适用于本文件。
3. 1
冲击弹性波impactelasticitywaves 冲击作用下的质点以波动形式传播在弹性范围内产生的运动。
3. 2
定性检测qualitativedetecting 利用梁体两端外露的预应力筋进行冲击弹性波信号的激发和接收，通过分析传感器采集到的信号在
检测对象中传播时的能量、频率、波速等特征变化，定性判定桥梁预应力孔道压浆密实性的检测方法。 定性检测适用于长度不大于60m的孔道。 3. 3
全长衰减法（FLEA） full length energy attenuation method 根据冲击弹性波在压浆孔道中传播的能量比定性判定预应力孔道压浆有无缺陷的分析方法，
3. 4
全长波速法（FLPV） full length p-wave velocity method
1
