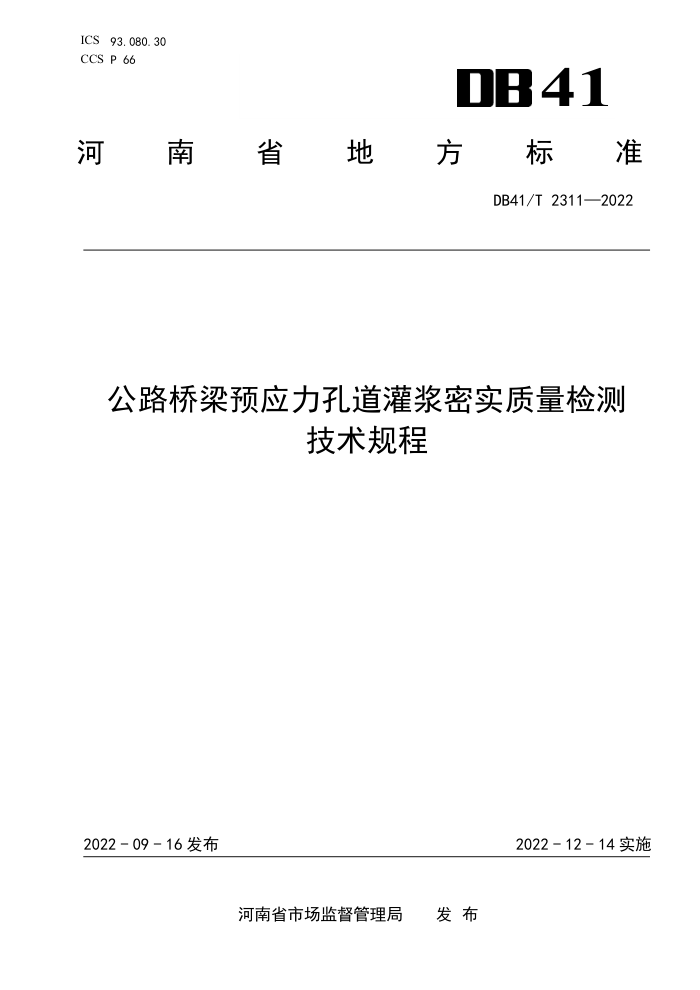

ICS93.080.30 CCS P 66
DB41
河南省地 方标准
DB41/T 2311—2022
公路桥梁预应力孔道灌浆密实质量检测
技术规程
2022-09-16发布
2022-12-14实施
河南省市场监督管理局 发布 DB41/T2311—2022
目 次
II
前言
范围规范性引用文件 3 术语和定义基本规定
1
2
4
5现场检测 6灌浆密实质量评价附录A（规范性） 公路桥梁预应力孔道灌浆密实质量检测工作流程附录B（资料性） 公路桥梁预应力孔道灌浆密实质量检测实例.
C DB41/T2311—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由河南省交通运输厅提出并归口。 本文件起草单位：河南省西浙高速公路建设有限公司、河南交院工程技术集团有限公司、河南交投
兰太高速公路有限公司、中国建筑第七工程局有限公司、郑州市交通基本建设质量检测站、中交四航局第一工程有限公司、中钢集团郑州金属制品研究院股份有限公司、四川升拓检测技术股份有限公司、河南工程学院。
本文件主要起草人：郭彦伟、杨欣、骆强、孙艺、宋华锋、华海涛、白运洲、朱峰、王杰、叶雨山、 杨金磊、李跃东、曹传国、冯家耀、赵伟功、黄盖、李国柱、杨建强、王庆、冯志强、余建生、吴海亮、 王乘龙、刘东霞、邵景阳、谢斐、王勇杰、赫建强、杨海东、杨露、郭晓丹、王一光、吴佳晔、王震、 吴宗燃、黄伯太、贺丽娟。
II DB41/T2311—2022
公路桥梁预应力孔道灌浆密实质量检测
技术规程
1范围
本文件规定了公路桥梁预应力孔道灌浆密实质量检测的术语和符号、基本规定、现场检测要求、灌浆质量评价。
本文件适用于公路桥梁后张法预应力孔道灌浆密实质量的评价。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T6822压电式加速度传感器 JGJ/T411一2017冲击回波法检测混凝土缺陷技术规程 JJG338电荷放大器检定规程 JTG/T3650公路桥涵施工技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
综合灌浆指数基于全长波速法、全长衰减法、传递函数法三种分析方法得到的预应力孔道灌浆密实的综合定性指
标。 3. 2
灌浆密实度指数预应力孔道灌浆密实长度与孔道总长度的比值，分为检测区段预应力孔道灌浆密实度指数和全孔道
修正灌浆密实度指数。 3. 3
冲击回波法（IE）通过冲击方式产生瞬态冲击弹性波并接收冲击弹性波信号，通过分析冲击弹性波及其回波的波速、
波形和主频频率等参数的变化，判断预应力孔道灌浆密实度程度的方法。 3. 4
冲击回波定位检测法沿预应力孔道方向，以扫描形式逐点进行激振和接收信号，通过分析信号传播过程中预应力孔道及
构件对面处反射信号的传播时间，定量判定预应力孔道各位置处灌浆密实度的方法， 3. 5
冲击回波等效波速法（IEEV）
