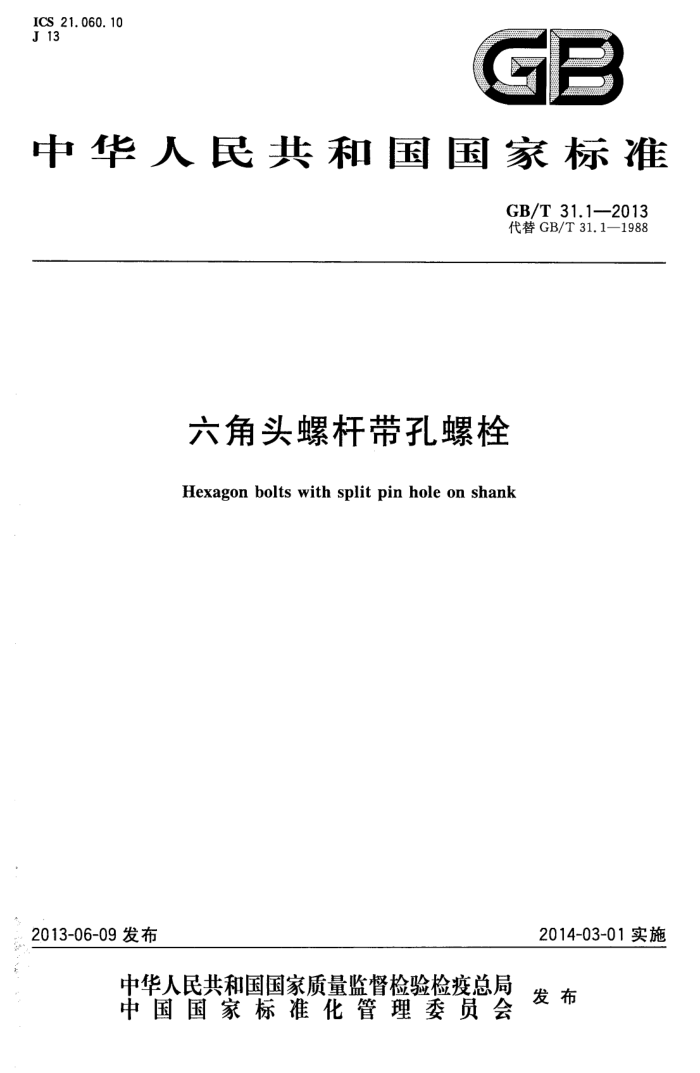

ICS 21.060.10 J 13
GB
中华人民共和国国家标准
GB/T31.12013 代替GB/T31.1—1988
六角头螺杆带孔螺栓
Hexagon bolts with split pin hole on shank
2014-03-01实施
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准六角头螺杆带孔螺栓 GB/T 31.1—2013
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：(010)64275323 3发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.5 字数10千字 2013年8月第一版 2013年8月第一次印刷
*
书号：155066·1-47334 定价 14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T31.1—2013
前言
GB/T31的本部分（以下简称本标准）是国家标准“螺栓系列标准”之一，该系列包括：
GB/T8—1988方头螺栓； -GB/T10—2013 沉头方颈螺栓； -GB/T11—2013 沉头带样螺栓； -GB/T12--2013 圆头方颈螺栓； -GB/T13—2013 圆头带样螺栓； -GB/T14--2013 扁圆头方颈螺栓； GB/T15—2013 扁圆头带样螺栓； GB/T27-2013 六角头加强杆螺栓； -GB/T28—2013 六角头加强杆螺栓 螺杆带孔； GB/T29.1- -2013 六角头带槽螺栓； GB/T29.2—2013 六角头带十字槽螺栓； GB/T31.1--2013 六角头螺杆带孔螺栓； -GB/T31.2—1988 六角头螺杆带孔螺栓 细杆； GB/T31.3—1988 六角头螺杆带孔螺栓 细牙； GB/T32.1---1988 六角头头部带孔螺栓； GB/T32.2—1988 六角头头部带孔螺栓 细杆； -GB/T32.3—1988 六角头头部带孔螺栓 细牙； -GB/T35—2013 小方头螺栓； GB/T5780—2000 六角头螺栓 C级; GB/T5781—2000 六角头螺栓 全螺纹 C级; GB/T5782—2000 六角头螺栓； GB/T5783—2000 六角头螺栓 全螺纹； GB/T5784—1986 六角头螺栓 细杆； -GB/T5785—-2000 六角头螺栓 细牙； -GB/T5786---2000 六角头螺栓 细牙全螺纹； GB/T5789—1986 六角法兰面螺栓 加大系列B级； -GB/T5790-—1986 六角法兰面螺栓 加大系列细杆B级； -GB/T16674.1一2004六角法兰面螺栓小系列； GB/T16674.2一2004六角法兰面螺栓细牙小系列。
F
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T31.1一1988《六角头螺杆带孔螺栓A和B级》。 本标准与GB/T31.1一1988相比主要变化如下：
+-
修改了标准名称；更新规范性引用文件（第2章）；一按螺纹的优选程度分为：优选的规格及尺寸（表1)及非优选的规格及尺寸（表2）；增加“通用长度规格范围”术语（见表1、表2注b)；按GB/T5278对“I”尺寸的规定，修改了“I”尺寸（表1、表2）； GB/T 31.1—2013
给出技术条件的内容（见表3)。 本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85）归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：济南实达紧固件有限公司、宁波九龙紧固件制造有限公司、山东美陵化工设
备股份有限公司、机械工业通用零部件产品质量监督检测中心、宁波中机机械零部件检测有限公司。
本标准所代替标准的历次版本发布情况为：
GB31—1958、GB31—1976,GB/T31.1—1988。
-
Ⅱ GB/T31.1—2013
六角头螺杆带孔螺栓
1 范围
本标准规定了螺纹规格为M6～M48、产品等级为A级和B级的六角头螺杆带孔螺栓。 本标准规定的螺栓是在GB/T5782产品的杆部制出开口销孔。
!
2规范性引用文件
1
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 90.1 紧固件 验收检查 GB/T90.2 紧固件标志与包装 GB/T 196 普通螺纹基本尺寸 GB/T197 普通螺纹公差 GB/T1237 紧固件标记方法 GB/T3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3098.6 紧固件机械性能不锈钢螺栓、螺钉和螺柱 GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T5267.1 紧固件电镀层 GB/T5267.2 紧固件非电解锌片涂层 GB/T5278紧固件开口销孔和金属丝孔 GB/T5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求 GB/T5782六角头螺栓 GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件
3尺寸
型式尺寸见图1、优选的规格及尺寸见表1，非优选的规格及尺寸见表2；其余的型式尺寸按GB/T5782 规定。
I
图1
1 GB/T 31.1—2013
表1 优选的规格及尺寸
单位为毫米
M30 M36 M42 M48
螺纹规格d
M6
M8
M16 M20
M10
M12
M24
max 1. 85 2.25 2.75 3. 5 4. 3 4. 3 5. 3 6.66 6.66 8.36 8.36 min 1. 6 2 2. 5 3. 2 4
d;
6. 3 6.3
4
5
8
8
1" 公称 30 35 40 45 50 (55)b 60 (65)b 70 80 90 100 110 120 130 140 150 160 180 200 220 240 260 280 300 阶梯实线间为通用长度规格范围， b尽可能不采用括号内的规格。
+IT14
26.7 31.7 31 36.7 36 41.7
35 40
41
39
46.7 46 45 44 51.7 51 50 49 48 56.7
56 61 66 65 76
55 60
54 59 64 63 62
53 58
57
75 74 73 72 70 85
84 94 104 103 102 100 114 113 112 110 108 107
83 93
82 92
80 90
78 88 98
95
97
123 122 120 118 117 115 133 132 130
128 127
125
124
143 142 140 138 137 135 134 153 152 150 158 147 145 144
172 182 190 188 187 185 184
170
168 167 165 164
210 208 207 205 204
228 227 225 224 248 247 245 244 268 267 265 264 288 287
230
285 284
2 GB/T31.12013
表2 2非优选的规格及尺寸
单位为毫米 M27 5. 3 5
螺纹规格d
M14 3. 5 3. 2
M18 4. 3 4
M22 5. 3 5
max min
di
1" 公称 50 (55)§ 60 (65)b 70 80 90 100 110 120 130 140 150 160 180 200 220 240 260 280 300
lh+IT14
43. 5 48. 5 53. 5 58. 5 63. 5 73. 5 83. 5 93. 5 103.5 113.5 123. 5 133.5
52 57 62 72 82 92 102 112 122 132 142 152 172
61 71 81 91 101 111 121 131 141 151 171 191 211
80 90 100 110 120 130 140 150 170 190 210 230 250 270 290
阶梯实线间为通用长度规格范围。 尽可能不采用括号内的规格。
B
技术条件和引用标准
4
技术条件和引用标准见表3 GB/T31.1—2013
表3技术条件和引用标准
材料通用技术条件
不锈钢
钢
GB/T16938
公差标准
6 g
螺纹
GB/T196.GB/T197
d24mm:A2-70、A4-70; 24mm d≤39mm:5.6.8.8、10.9;
等级
d>39mm：按协议 GB/T 3098.1
机械性能
d>39mm：按协议 GB/T 3098.6
标准
除第3章规定外，其余按：
产品等级
A用于d<24mm和l≤10d或≤150mm（按较小值）； B用于d>24mm和l>i0d或>150mm（按较小值）
公差
标准
GB/T 3103.1 GB/T 5278
开口销孔
氧化；电镀技术条件按GB/T5267.1；非电解锌片涂层按GB/T5267.2
简单处理
表面处理
如需其他表面处理，应由供需协议
表面缺陷验收及包装
GB/T 5779.1
GB/T90.1及GB/T 90.2
5标记
5. 1 标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格d=M12、公称长度l=60mm、性能等级为8.8级、表面氧化处理、产品等级为A级的螺杆带3.2mm开口销孔的六角头螺杆带孔螺栓的标记：
螺栓GB/T31.1 M12X60
