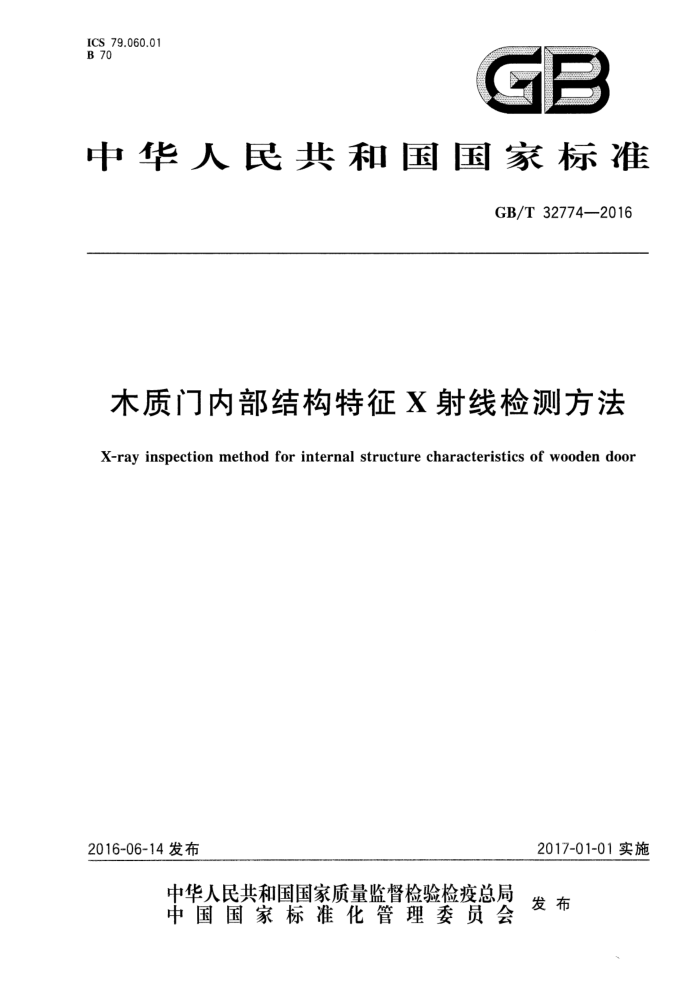

ICS 79.060.01 B 70
GB
中华人民共和国国家标准
GB/T32774—2016
木质门内部结构特征X射线检测方法
X-ray inspection method for internal structure characteristics of wooden door
2017-01-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32774—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草，本标准由国家林业局提出本标准由全国人造板标准化技术委员会（SAC/TC198)归口。 本标准起草单位：中国林业科学研究院木材工业研究所、浙江金迪门业有限公司、广东润成创展木
业有限公司、河南永威安防股份有限公司、安徽顶间木业有限公司、北京蓝光恒远工业检测有限公司、北京龙骞鸿讯科技有限责任公司。
本标准主要起草人：张占宽、李伟光、王玲娟、关润开、任太平、马票元、杨志伟、林勇。
I GB/T32774—2016
木质门内部结构特征X射线检测方法
1范围
本标准规定了木质门内部结构特征X射线检测方法的术语和定义、人员资格、标准试块、检测原理与设备、检测步骤、检测结果评定及检测报告。
本标准适用于木质门门扇和门框内部材料和结构特征的X射线检测。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9445无损检测人员资格鉴定与认证 GB11533标准对数视力表 GB/T12604.2一2005无损检测术语射线照相检测 GB18871电离辐射防护与辐射源安全基本标准 LY/T1923-2010室内木质门
3术语和定义
GB/T12604.2一2005和LY/T1923一2010界定的以及下列术语和定义适用于本文件。为了便于
使用，以下重复列出了GB/T12604.2一2005和LY/T1923一2010中的某些术语和定义。 3.1
木质门wood-baseddoor 由实木或其他木质材料为主要材料制作的门框和门扇并通过五金件组合而成，单位为槿。 [LY/T1923-—2010,定义3.1]
3.2
灰度级imagedensity X射线图像亮度的最大值与最小值之差的级别。
3.3
图像对比度 imagecontrast 射线底片图像中邻近区域光学密度的相对变化。 「GB/T12604.2—2005.定义2.70
3.4
空间分辨率 区spatialresolution 在X射线影像上显示器上能清晰地分辨出以铅（或其他等效的材料)制成的线对卡（或其他等效方
式）的最大线对数，用每毫米线对数（LP/mm）表示。 3.5
填充材料corelayermateriai 木质门内部起填充作用的空心刨花板、蜂窝纸、中密度纤维板、刨花板以及实木等材料。
1 GB/T 32774—2016
3.6
拼接缝隙splicinggap 木质门内各门挺间以及门挺与填充材料之间形成的缝隙。
3.7
标准试块 standardtestblock 用于检测标定木质门填充材料种类、各部件接合方式和门锁部位材料等特征的比对试块。
3.8
几何测试体 geometricaltester 图像几何尺寸标定和几何变形量的测试工具。
3.9
门扇填充率 fillingrateof thedoorleaf 门扇与内部实际填充的面积与门扇填充部分面积的比率。
4人员资格
4.1执行本标准的人员应按GB/T9445和相关标准进行培训，并取得相关资格证书。 4.2检测判定人员未经矫正或经矫正的视力应不低于5.0（小数记录值为1.0），测试方法应符GB11533 的规定。从事判定人员应每年检查一次视力。
5标准试块
5.1采用的标准试块应符合表A.1的规定。 5.2标准试块的材料应采用木质门常用材料制成，其结构特征应符合未质门常用的结构特征，用X射线检测方法检测标准试块，在钉结合处不得有节子等影响检测结果的现象存在。 5.3制作标准试块时应符合LY/T1923一2010的相关规定，标准试块的锯切面应进行防潮处理。 5.4应在标准试块中的长度与宽度方向镶嵌有直角标尺用于校验检测长度或采用几何测试体进行测量，直角标尺的结构参见附录B。 5.5 5标准试块检测特征图像参见图C.1和图C.2。
6检测原理与设备
6.1原理
本方法是利用X射线穿透不同种类和不同密度物质时呈现出不同程度的衰减作用，通过检测系统和图像处理系统，对木质门内部结构特征进行无损检测。 6.2 检测设备
6.2.1 检测设备构成
检测设备主要由X射线发生装置、X射线探测装置、数字图像处理单元、图像显示单元、机械装置和防护装置等组成。 6.2.2X射线发生装置 6.2.2.1X射线发生装置应采用高频恒流定向X射线发生装置。
2 GB/T 32774—2016
6.2.2.2X射线管的管电压50kV~80kV，管电流2mA5mA。 6.2.2.3X射线管的焦点尺寸不大于1.0mm×1.0mm。 6.2.3X射线探测装置
X射线探测装置应采用线阵列探测器等扫描方式成像。
6.2.4 数字图像处理单元
6.2.4.1数字图像处理单元完成检测图像数据采集、处理和存储功能。 6.2.4.2图像数据采集方式可以是视频图像帧采集卡或其他数字图像合成装置。 6.2.4.3灰度级应不小于65536级。 6.2.4.4图像处理软件至少应包括图像降噪、亮度/对比度增强、边缘增强等基本功能。 6.2.4.5图像处理软件宜具有图像几何尺寸的测量功能。 6.2.4.6图像存储应保存原始、未经处理的数据。存储光盘应在防磁、防潮、防尘、防挤压的环境中保存 5年，以备核查。 6.2.5图像显示单元
采用图像显示器的分辨率应不低于768×576像素。 6.2.6空间分辨率
X射线实时成像空间分辨率应不小于3.0LP/mm。 6.2.7机械装置 6.2.7.1机械装置检测人口高度应大于40mm，宽度应大于1000mm。 6.2.7.2机械装置对木质门应采取传送扫描方式。 6.2.8防护装置
检测设备应设有射线防护装置，射线防护应符合GB18871的有关规定。
7检测步骤
7.1按照木质门的不同材质和厚度选择不同管电压、管电流，以获得最清晰的图像。 7.2 启动X射线检测装置，检查检测装置是否运转正常。 7.3将标准试块置于木质门外框，紧靠上挺，与待检木质门一同送人检测装置进行检测，保存成像后的 X射线图像。 7.4检测完毕，木质门退出检测装置。 7.5 5对X射线检测图像进行分析评定。
8检测结果评定
8.1 图像尺寸测量
8.1.1 将图像尺寸与标准试块上的直角标尺的尺寸进行比对测量得出检测值。 8.1.2采用几何测试体及计算机软件方法进行测量的，其测量精度不低于1mm。
