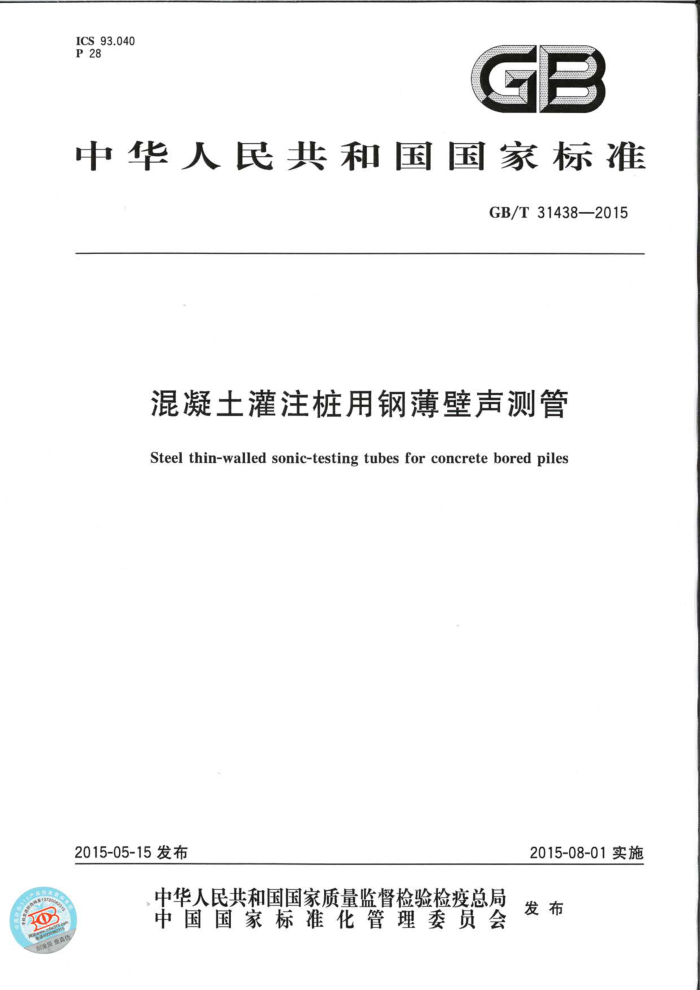

ICS 93.040 P 28
GP
中华人民共和国国家标准
GB/T31438—2015
混凝土灌注桩用钢薄壁声测管
Steel thin-walled sonic-testing tubes for concrete bored piles
2015-05-15发布
2015-08-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31438—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中华人民共和国交通运输部提出并归口。 本标准主要起草单位：杭州银江科技有限公司、杭州市城市基础设施开发总公司、浙江省交通工程
建设集团有限公司。
本标准参加起草单位：杭州银博交通工程材料有限公司、中交公路规划设计院有限公司、北京新桥技术发展有限公司、浙江交通职业技术学院、浙江省交通规划设计研究院、杭州市萧山区交通规划设计研究院、山东高速公路集团有限公司、浙江省龙泉市公路局、浙江大学、浙江泛华工程监理有限公司、 中国铁道科学研究院、中铁十七局集团有限公司。
本标准主要起草人：王燕飞、楼添良、徐洪泉、郑绍军、刘兆磊、魏巍巍、罗海亮、陈焕星、杨仲元、 李林永、曾怀武、张伟东、林春、钱晓倩、赖俊英、李燕、蔡建军、孔唐、朱长华、李京涛、叶伟武、徐明波、
I GB/T31438—2015
混凝土灌注桩用钢薄壁声测管
1范围
本标准规定了混凝土灌注桩用钢薄壁声测管的产品型号、尺寸和质量、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于混凝土灌注桩采用超声波法检测用的声测管。
规范性引用文件
-
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T244 金属管弯曲试验方法 GB/T246 金属管压扁试验方法 GB/T 700 碳素结构钢 GB/T2975 钢及钢产品 力学性能试验取样位置及试样制备 GB/T7735 钢管涡流探伤检验方法 GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝 HG/T2579 普通液压系统用O形橡胶密封圈材料
3 术语和定义
下列术语和定义适用于本文件。
3.1
声测管 testingtubes 管节一端焊有接头，可互相连接，随钢筋骨架一起预先置入基桩沉孔内，用作超声波法检测时的通
道。声测管由管节、接头、底盖、顶盖等部件组成。 3.2
管节 pipesection 不包括接头、底盖、顶盖部件的钢管，一般选用冷轧高频焊管。
3.3
接头connector 具有喇叭状凸起，凸起部位有U形槽，槽内装有橡胶圈的接头。
3.4
单端接头singleendconnector 管节一端焊有接头。
3.5
双端接头doubleendconnector 管节两端焊有接头。
1 GB/T31438—2015
3.6
承插口端bellandspigotjointend 管节焊有接头的一端。
3.7
插入口端 inlet end 管节无接头的一端。
4产品型号
声测管的产品型号表示方法如下，
SCG DXO-O
连接形式，钳压式代号QY 声测管壁厚，单位为毫米（mm）声测管外径，单位为毫米（mm）声测管代号
示例：钳压式声测管，管外径50mm，壁厚1.2mm，表示为：SCG50×1.2-QY
5尺寸和质量
5.1外径、壁厚及允许偏差 5.1.1声测管外径为50mm.53mm、57mm和60mm。 声测管常用外径、壁厚和质量见表1。
表1 声测管规格与质量
单位为千克
壁厚 mm
外径 mm
1.5 1.79 1.90 2.05 2.16
1.8 2.13 2.27 2.45 2.58
2.5 2.92 3.11 3.36 3.54
1.2 1.44 1.53 1.65 1.74
2.0 2.36 25 2.71 2.86
1.0 1.21 1.28 1.38 1.45
50 53 57 60 注：质量为每延米的质量。
5.1.2 声测管外径、壁厚允许偏差应符合表2的规定。
表2声测管外径、壁厚允许偏差
外径 ±2.0%
壁厚 ±5%
5.1.3基桩长度与声测管壁厚的选用应符合附录A的要求。 5.2 成品长度
声测管的长度为3m、6m、9m、12m。长度允许偏差为+mm。
2 GB/T31438—2015
5.3质量
声测管每延米质量见表1，钢的密度为7850kg/m。具体按式（1)计算。
G=0.02466(D-S)S
..(1)
式中： G—声测管每延米质量，单位为千克每米（kg/m）； S—声测管壁厚，单位为毫米（mm）； D 声测管外径，单位为毫米（mm）。
6技术要求
6.1 外观质量 6.1.1 声测管应顺直，弯曲度不大于5mm/m。 6.1.2 声测管两端截面应与其轴线垂直，应无外毛刺，内毛刺不大于0.5mm。 6.1.3 声测管椭圆度不应大于外径允许公差。 6.1.4声测管不允许有裂缝、结疤、折叠、分层、搭焊缺陷。划道、刮伤、管节纵向焊缝错位不应大于 0.1mm。 6.1.5 声测管两端应封口处理，插入口端标志线清晰；钳压式接口的承插口端“U”形凹槽内，应有“O” 形橡胶圈；底节声测管焊有铁盖。 6.1.6 声测管内应畅通无异物。 6.2材料 6.2.1 声测管的材质宜选用GB/T700中Q195及Q215、Q235等级为A、B的钢。 6.2.2 声测管接头部位“O”形橡胶圈材料应符合HG/T2579的规定。 6.2.3 声测管使用的焊接材料应符合GB/T8110的规定。 6.2.4 声测管使用的材料应检验合格并有合格证书。 6.3力学性能
声测管的力学性能应符合表3的规定。
表3声测管的力学性能要求
抗拉强度（α）
伸长率(8,)
MPa
%
≥14
≥315
6.4工艺性能 6.4.1 抗弯曲性能
声测管应进行弯曲试验检验抗弯曲性能，弯曲试验时管内不带填充物，弯曲半径为外径的6倍，弯曲角为45，声测管不应出现裂纹。
3
