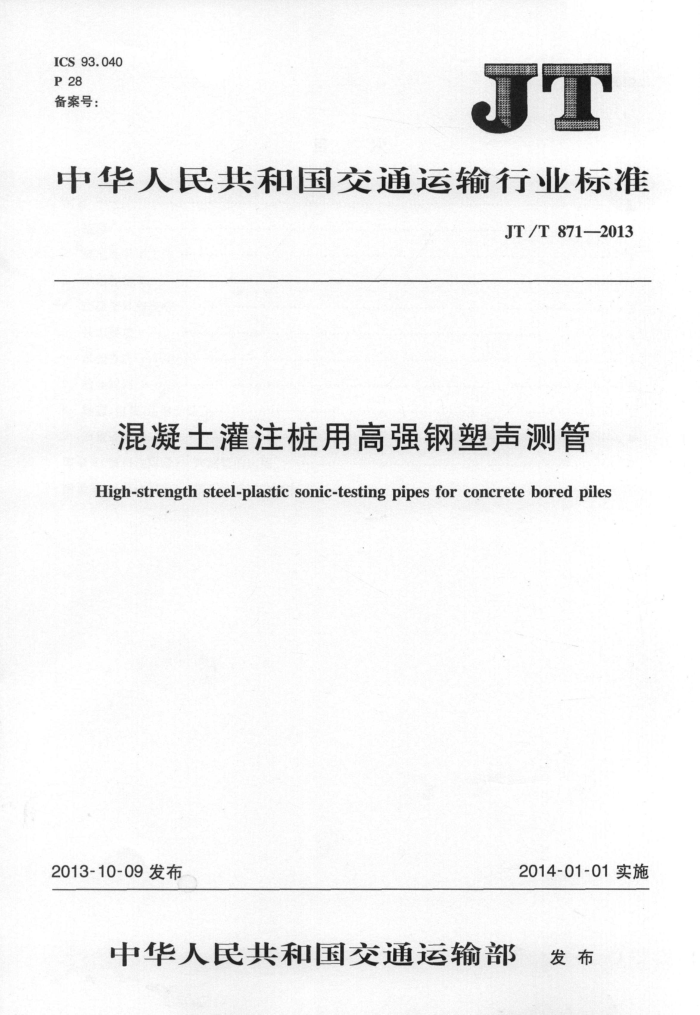

ICS93.040 P 28 备案号：
TT
中华人民共和国交通运输行业标准
JT/T871—2013
混凝土灌注桩用高强钢塑声测管
High-strength steel-plastic sonic-testing pipes for concrete bored piles
2013-10-09发布
2014-01-01实施
中华人民共和国交通运输部 3发布 JT/T871—2013
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 产品型号和规格 5 技术要求 6 试验方法 7 检验规则
6
标志、包装、运输和储存质量证明书
9
8
附录A（资料性附录） 声测管的选用附录B(规范性附录） 接头性能试验方法
10 JT/T 871—2013
前 言
本标准按照CB/T1.1--2009给出的规则起草。 本标准由中国公路学会桥梁和结构工程分会提出并归口。 本标准起草单位：浙江中交科技有限公司、浙江省交通规划设计研究院、浙江省交通工程建设集团
有限公司、浙江省嘉维交通科技发展有限公司、中交第三公路工程局有限公司、同济大学上海同济建设工程质量检测站。
本标准主要起草人：陈合富、周是今、张明文、单光炎、颜东锋、娄亮、李渊、陆科奇、方奕彪、于鹏、赵可、曾利、吕景飞、姚敏霞、方红发、王书涛、杨志杭。
Ⅱ JT/T871—2013
混凝土灌注桩用高强钢塑声测管
1范围
本标准规定了混凝士灌注桩用高强钢塑声测管的产品型号和规格、技术要求、试验方法、检验规则、
标志、包装、运输和储存等。
本标准适用于混凝土灌注桩超声波法检测用高强钢塑声测管
C
e S
2规范性引用文件
M
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文伴权注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
R W
GB/T 700 碳素结构钢
悬浮法通用聚氯乙烯树脂
GB/T 5761
GB/T 6671 热塑性塑料管材 纵向回缩率的测定了 B GB/T 8801 梗聚氯乙烯（PVC-U）管件坠落试验方法 GB/T 8802 熟塑性塑料管材、管件维卡软化温度的测定 GB/T 8804. 热塑性塑料管材拉伸性能测定第2部分：硬聚氯乙烯（PVC-U）、氯化聚氯乙烯
CCPVC-C）和高抗冲聚氯乙烯（PVC-HD）管材
通文民
GB/T 8806 塑料管道系统塑料部件尺寸的测定 GB/T 9647 热塑性塑料管材环刚度的测定
热塑性塑料管材耐外冲击性能试验方法 时针旋转法
GB/T14152 GB/T24150 塑料 阻燃抗冲击聚苯乙烯专用料 HG/T 2579 普通液压系统用0形橡胶密封圈材料 一 HG/T2704 氯化聚乙烯
3术语和定义
C
3.1
高强钢塑声测管high-strengthsteel-plastic sonic-testingpipes 管节用高强高密度聚氯乙烯管，接头用钳压式钢套管连接的超声波检测管（简称声测管）。
3.2
管节pipesection 不包括双向接头、单向接头、顶盖部件的高强高密度聚氯乙烯管。
3.3
双向接头doubleendedconnector 两端均可插入管节的钢套管接头。接头两端各设有两道环状凸起，内装O形截面橡胶圈，经钳压
1 JT/T 871—2013
将管节连接的部件。 3.4
单向接头singleendedconnector 接头一端可插入管节，一端封闭的钢套管。接头插人端设有两道环状凸起，内装0形截面橡胶圈
经钳压将管节连接的部件。 3.5
环刚度ringstiffness 管壁单位变形所需要的力。
4产品型号和规格
4.1产品型号
声测管型号表示方式如下：
SPP 口 X 口 口
连接形式：Q-钳压式；壁厚，单位为毫米(mm)：外径，单位为毫米(mm)；高强钢塑声测管代号：SPP。
示例：高强钢塑声测管，外径50mm，壁厚2.5mm，表示为：SPP50×2.5-Q。
4.2 规格
4.2.1 外径、壁厚和允许偏差 4.2.1.1 管节外径为50mm，54mm和57mm，规格和质量见表1。
表1管节规格和质量
单位为千克/米
壁厚(mm） 3.0
外径 (mm) 50 54 57
2.5 0.56 0.61
3.5
-
0.72 0.76
0. 83 0.88
4.2.1.2 管节外径、壁厚允许偏差应符合表2的规定。
表2 管节外径、壁厚允许偏差
外径 ±3.0%
壁 厚 +5%~3%
2
