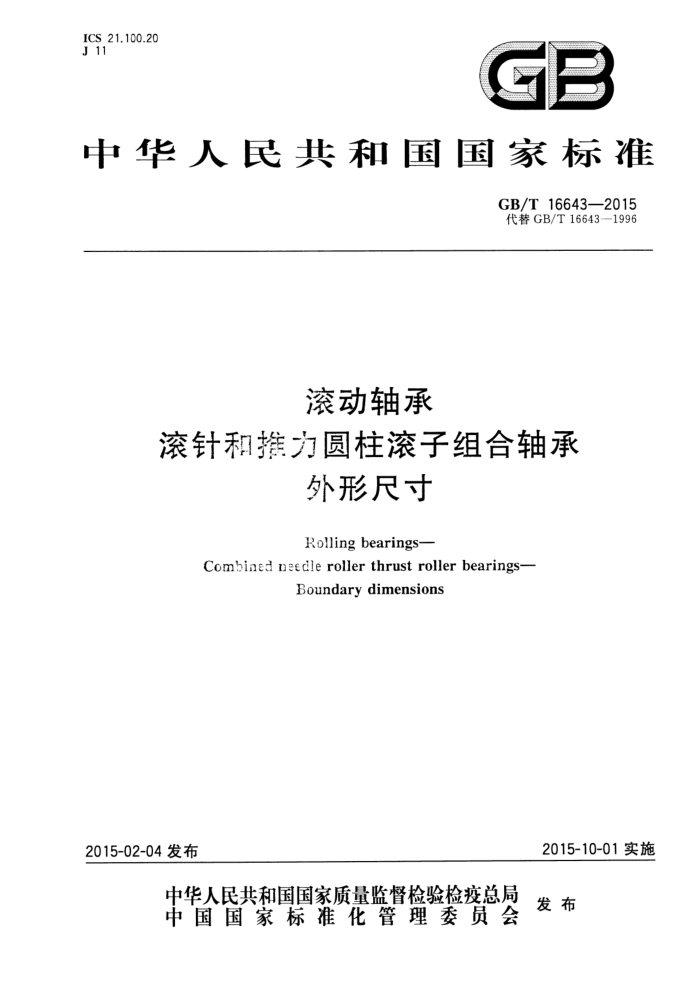

ICS 21.100.20 J 11
C
中华人民共和国国家标准
GB/T16643—2015 代替GB/T16643—1996
滚动轴承
滚针和力圆柱滚子组合轴承
外形尺寸 Rolling bearings-
Combined needile roller thrust roller bearings-
Boundarydimensions
2015-10-01实施
2015-02-04发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 16643—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T16643-1996《滚动轴承 滚针和推力圆柱滚子组合轴承 外形尺寸》，
与GB/T16643一1996相比，主要技术变化如下：
增加了“术语和定义”（见第3章）；
修改了部分符号的定义（见第4章，1996年版的第2章）； —增加了“代号”（见第6章）；
在外形尺寸表中补充了对应的内圈型号（见表2，1996年版的表2）。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、苏州轴承厂股份有限公司。 本标准主要起草人：宋玉聪、张海、叶健果。 本标准所代替标准的历次版本发布情况为：
GB/T16643—1996。
I GB/T16643—2015
滚动轴承
滚针和推力圆柱滚子组合轴承
外形尺寸
1范围
本标准规定了滚针和推力圆柱滚子组合轴承（以下简称组合轴承）的外形尺寸。 本标准适用于组合轴承的设计和选型。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T272—1993滚动轴承代号方法 GB/T274--2000滚动轴承 倒角尺寸最大值 GB/T6930—2002 滚动辅轴承 词汇 JB/T2974—2004 滚动轴承 代号方法的补充规定 JB/T8877—2011 1滚致轴承 滚针组合轴承技术条件
3术语和定义
GB/T6930-2002界定的术语和定义适用于本文件。
4符号
下列符号适用于本文件。 除另有说明外，图1～图4、图A.1中所示符号和表1、表2、表A.1中所示数值均表示公称尺寸。 B：内圈宽度。 C：组合轴承宽度。 Ci：油孔中心距座圈基准面的距离。 D：滚针轴承外径。 D1：推力滚子轴承轴圈外径。 D1smax：D，的最大单一外径。 D2：推力滚子轴承座圈外径。 D3：推力滚子轴承外罩外径。 d：内圈内径 d：推力滚子轴承轴圈内径。 F：内圈滚道直径。
1 GB/T16643—2015
Fw：滚针总体内径。 Fwmin：滚针总体最小单一内径。 r：内圈倒角尺寸。 r1：推力滚子轴承轴圈、滚针轴承外圈的倒角尺寸。 rsmin：r的最小单一倒角尺寸。 r1smin：r，的最小单一倒角尺寸。 T：推力滚子轴承高度。
5结构型式
组合轴承的结构型式见图1～图4。
注：对无外罩结构的垫圈可采用带凹槽的推力垫圈。
图1NKXR00型
图2NKXR00Z型
注：对无外罩结构的垫圈可采用带凹槽的推力垫圈。
图3NKXR00+IR型
图4NKXR00Z+IR型
2 GB/T16643—2015
6代号
GB/T272一1993和JB/T2974一2004给出的代号适用于本文件。
7标记示例
标记示例：滚动轴承NKXR50ZGB/T16643—2015
滚动轴承NKXR35Z+IR GB/T16643—2015
8外形尺寸
8.1 组合轴承的外形尺寸按表1和表2的规定。
表1 滚针和推力圆柱滚子组合轴承外形尺寸
单位为毫米
轴承型号
F.* d, C D D1sma D2 D:
T
C1
NKXR00型 NKXR 15 NKXR 17 NKXR 20 NKXR 25 NKXR 30 NKXR 35 NKXR 40 NKXR 45 NKXR 50
NKXR00Z型 NKXR 15 Z NKXR 17 Z NKXR 20 Z NKXR 25Z NKXR 30 Z NKXR 35 Z NKXR 40 Z NKXR 45 Z NKXR 50Z
max.
15 15 23 24 28 28 29.2 9 6.5 0.3 0.3 17 17 25 26 30 30 31.2 9 8.0 0.3 0.3 20 20 30 30 35 35 36.2 10 10.5 0.3 0.3 25 25 30 37 42 42 43.2 11 9.5 0.6 0.3 30 30 30 42 47 47 48.2 11 9.5 0.6 0.3 35 35 30 47 52 52 53.2 12 9.0 0.6 0.3 40 40 32 52 60 60 61.2 13 10.0 0.6 0.6 45 45 32 58 65 65 66.5 14 9.0 0.6 0.6 50 50 35 62 70 70 71.5 14 10.0 0.6 0.6
*滚针总体最小单一内径Fwmin的公差应符合JB/T8877—2011中表4的规定。 对应的最大倒角尺寸规定在GB/T274—2000中。
表2 有内圈的滚针和推力圆柱滚子组合轴承外形尺寸
单位为毫米
轴承型号
内圈型号 IR00×00×00
D3 max.
B DDism D2
F_" d 1 d,
T C,
r1se
NKXR00+IR型 NKXR00Z+IR型 NKXR 15+IR NKXR 15 Z+IR 15 12 15 23 16 24 28 28 29.2 9 6.5 0.3 0.3 IR12×15X16
17 26 30 30 31.2 9 8.0 0.3 0.3 IR 14×17×17 20 30 35 35 36.2 10 10.5 0.3 0.3 IR17×20×20
NKXR 17+IR NKXR 17 Z+IR 17 14 NKXR 20+IR NKXR 20 Z+IR 20 17 20 NKXR 25+IR NKXR 25 Z+IR 25 20 25 30 37 42 42 43.2 11 9.5 0.6 0.3 IR20X25X×20
50
20
NKXR 30+IR NKXR 30 Z+IR 30 25 NKXR 35+IR NKXR 35 Z+IR 35 30 35 30 20 47 52 52 53.2 12 9.0 0.6 0.3 IR30×35×20 NKXR 40+IR NKXR 40 Z+IR 40 35 40 32 20 52 60 60 61.2 13 10.0 0.6 0.6 IR35×40×20
47 47 48.2 11 9.5 0.6 0.3 IR25×30×20
42
20
30
30
58 65 65 66.5 14 9.0 0.6 0.6 IR40×45×20
NKXR 45+IR NKXR 45 Z+IR
40
32 120
5
3 GB/T 16643—2015
表2（续）
单位为毫米内圈型号 IR00×00×00
轴承型号
DDisma D D: T Ci
Fwa d d, C B
smi u
NKXR00+IR型 NKXR00Z+IR型 NKXR 50+IR NKXR 50 Z+IR 504550352562 70 70 71.5 14 10.0 0.6 0.6 IR45×50X×25
max.
滚针总体最小单一内径Fwsmi的公差应符合JB/T8877—2011中表4的规定。 对应的最大倒角尺寸规定在GB/T274一2000中。
8.2 可单独提供的内圈外形尺寸见附录A。
4 GB/T 16643—2015
附录A （规范性附录) 内圈外形尺寸
内圈外形图见图A.1。内圈外形尺寸按表A.1的规定。
2
图A.1 内圈外形图
表A.1 内圈外形尺寸
单位为毫米
外 形 尺 寸
内圈型号 IR12×15×16 IR14×17×17 IR17×20×20 IR20×25×20 IR25×30×20 IR30×35×20 IR35×40×20 IR40×45×20 IR45×50×25 对应的最大倒角尺寸规定在GB/T274一2000中。
'amin 0.3 0.3 0.3 0.3 0.3 0.3 0.6 0.6 0.6
E 16 17 20 20 20 20 20 20 25
12 14 17 20 25 30 35 40 45
15 17 20 25 30 35 40 45 50
