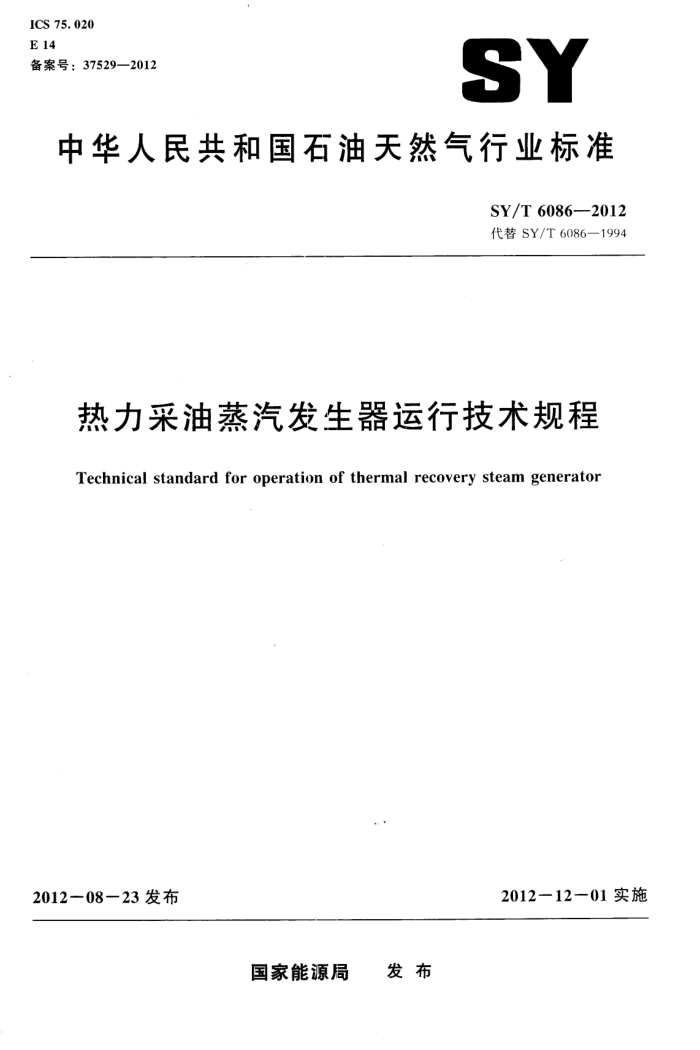

ICS 75. 020 E 14 备案号：37529—2012
SY
中华人民共和国石油天然气行业标准
SY/T 6086----2012 代替 SY/T 6086—1994
热力采油蒸汽发生器运行技术规程
Technical standard for operation of thermal recovery steam generator
2012—12—01实施
2012-08－23 发布
国家能源局 发布 SY/T 6086--2012
目 次
前言
范围 2 规范性引用文件 3 发生器系统的运行技术指标及要求 4 水质指标及要求 5 节能减排
1
............
...... 5
健康、安全、环境控制要求参考文献
6
1 SY/T 6086--2012
前言
本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T 6086—1994《热力采油蒸汽发生器运行技术规程》，与SY/T 6086—1994 相比，除编辑性修改外，主要变化如下：
一修改了范围（见第1章，199.4年版的第1章）；增加了规范性引用文件（见第2章）；一--修改了蒸汽干度指标及水样温度要求（见3.1.2，1994年版的2.1.2）；一增加了电导仪法测蒸汽干度（见3.1.2）；一--修改了以油为燃料时的适用范围（见3.1.3，1994年版的2.1.3）；修改了发生器运行最低压力要求（见3.1.5，1994年版的2.1.5）；
~增加了以天然气为燃料时经过换热器进人对流段的给水温度要求（见3.1.6）； --修改了发生器烟气氧含量范围（见3.1.7，1994年版的2.1.7）；修改了发生器给水流量要求（见3.1.9，1994年版的2.1.9）；
-
修改了蒸汽干度控制范围（见3.1.11，1994年版的2.1.11）；修改了发生器火焰直径要求（见3.1.16，1994年版的2.1.16）；
一一修改了发生器各系统调压阀、安全阀、报警开关、检测仪表的校验周期（见3.1.17，1994
年版的2.1.17); 一-修改了发生器定期检验（见3.1.19，1994年版的2.1.18)；一修改了发生器安全报警装置参数设置表格（见表1，1994年版的表1）；
修改了供电要求（见3.5.2，1994年版的2.5.2）；修改了发生器辐射段表面温度要求（见3.6.1，1994年版的2.6.1）；修改了发生器表面温度测量方式（见3.6.3，1994年版的2.6.3）；修改了发生器蒸汽干度测量周期（见3.6.9，1994年版的2.6.9）； -修改了发生器水质指标表格（见表2，1994年版的表2）；
一
一增加了发生器运行技术规程的节能减排（见第5章）; 一增加了发生器运行技术规程的健康、安全、环境控制要求（见第6章）。 本标准由采油采气专业标准化委员会提出并归口。 本标准起草单位：中国石油天然气股份有限公司新疆油田分公司重油开发公司。 本标准主要起草人：鲁冬、吴平、郭召海、张建升、钟汉昌、刘建桥、刘一民。
I SY/T 6086—2012
热力采油蒸汽发生器运行技术规程
1范围
本标准规定了油田热力采油用蒸汽发生器（以下简称发生器）系统的运行技术指标、要求及水质指标和要求。
本标准适用于油田用额定工作压力不大于211MPa，燃料为油和天然气的发生器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6908--2008锅炉用水和冷却水分析方法电导率的测定 GB/T17719一2009工业锅炉及火焰加热炉烟气余热资源量计算方法与利用导则 SY/T 0027--2007稠油注汽系统设计规范 SY5854一2012油田专用湿蒸汽发生器安全规范
3发生器系统的运行技术指标及要求
3.1发生器运行技术指标 3.1.1发生器的热效率应达到80%以上，且每年进行一次测试分析并记录存档。新装发生器或发生器大修改造后重新投用时应增加一次测试分析并记录存档。 3.1.2发生器蒸汽出口的蒸汽干度应不大于80%，测定方法如下：
a） 测蒸汽干度的水样温度应不大于 70℃。 b） 取样器的水样应为常流水，方可直接取样测量干度。 c） 采用化学法测蒸汽干度，以氯离子含量计算的蒸汽干度为准，但应消除稀释水样所用蒸馏水
中氯离子的干扰。 d）采用电导仪法测蒸汽干度，使用电导仪器分别测定出发生器给水和炉水的电导率值，电导
率的测定应符合GB/T6908一2008的要求，发生器蒸汽出口干度值根据公式（1）计算：
E-A×100%
......(1)
X = B
式中: X一一发生器出口蒸汽干度，用百分数表示; B--发生器出口炉水的电导率值，所对应读数的算术平均值，单位为西门子每米（S/m）; A一一发生器给水的电导率值，所对应读数的算术平均值，单位为西门子每米（S/m）。
3.1.3发生器在正常运行时：
a）若以燃料油为燃料，则烟气温度不应超过320℃。 b）若以天然气为燃料，则烟气温度不应超过220℃。
3.1.4 发生器运行最高压力不应超过额定压力 SY/T 6086—--2012
1级。 3.6.4对流段后盖观火孔玻璃应密封、完好无损。保护挡板活动自如，冷却空气压力为（.1MPa 能清晰看到火焰。 3.6.5 烟气温度超过3.1.3的规定值时，应吹扫对流段和炉膛内的灰尘。 3.6.6 所有阀门不堵不漏，打开、关闭应灵活。 3.6.7 发生器所有高温管线及阀体的保温层应完好无损。 3.6.8 每月应对发生器运行报表进行一次分析。 3.6.9蒸汽干度及发生器其他各运行参数每2h测量一次并记录。 3.6.10发生器运行时，动力盘温度不应超过55℃，带有PLC（可编程控制器）的发生器，PLC工作温度应在5℃～45℃范围内，湿度应不大于85%。 3.6.11 控制盘指示灯及开关完好无损 3.6.12 整个发生器系统电线均人套管，不应有明线，所有套管排列整齐。 3. 6. 13 发生器长期停止运行时应做到：
a) 所有管路系统应排水吹扫。 b） 将炉管内水汽烘干，充满氮气防腐。 c) 关闭全部阀门，隔绝空气。 d) 燃油系统应用轻质油置换。 e) 烟肉应加盖。
水质指标及要求
4
4.1 发生器水质指标
发生器水质指标见表2。
表2发生器水质指标
项目总硬度，mg/L
软化器进口 <300
发生器进口 <0.1
备注以 CaCO,计
总悬浮固体含量，mg/L
<5 <0. 3
<2 <0. 05 <0. 05 <7000 <2000 7～12 Λ2 <100a
总铁含量，mg/L 溶解氧，mg/1 总溶解固体，mg/L 总碱度（JD)，mg/L
<7000 <≤2000 7～12 <2
pH值（25℃) 油含量，mg/L 二氧化硅含量，mg/L
不计溶解油
当总碱度大于3倍二氧化硅含量时，在不存在结垢离子的情况下，二氧化硅含量<150)mg/1.
4.2水,质基本要求 4.2.1更换水源时，应对水进行全分析，根据分析资料对水进行再生，各步骤应进行参数调整。 4.2.2若水源水质超过表2规定的限量，应考虑增加相应的水质预处理装置。 4 SY/T 6086--2012
4.2.3发生器进口的水质超过表2规定的限量，不能作为发生器的给水。 4.2.4建立水处理设备运行、保养、检修、计量、监测等制度。
5节能减排
5.1油田净化污水利用
油田净化污水可作为发生器水源。油田净化污水水质指标应符合SY/T0027--2007中的规定；发生器给水指标应符合表2的要求。 5.2　烟气余热利用
发生器可安装空气预热器利用烟气余热，预热助燃空气以提高发生器热效率。烟气余热利用原则及管理应符合GB/T17719—2009的规定。 5.3变频技术应用
发生器柱塞泵可加装变频装置，控制发生器给水量以节约电能。
6健康、安全、环境控制要求
6.1严格遵守有关健康、安全、环境控制的要求。 6.2发生器运行应有健康、安全、环境控制的技术要求及应急预案。 6.3发生器生产现场要求：
a）应有设备工艺流程图、站区工艺流程图、安全消防通道图并设置明显安全标识和警示。 b）应有防火、防爆、防冻、防高空坠物、防机械伤害、防烫伤、防中毒、防触电等措施。
应按规定配备齐全消防器材和环保设施，
c）
d） 应按规定配备可燃气体监测及报警设施，监测及报警设施应完好、灵敏、可靠，并在校验
期内。
6.4发生器操作人员应持有操作证，并做好·个人防护，穿戴好劳保用品。 6.5使用的化学药品应存放在指定地点，由专人看管，注意防止粉尘污染空气。 6.6使用后的废液、废油应按指定方式和指定地方排放并处理。
