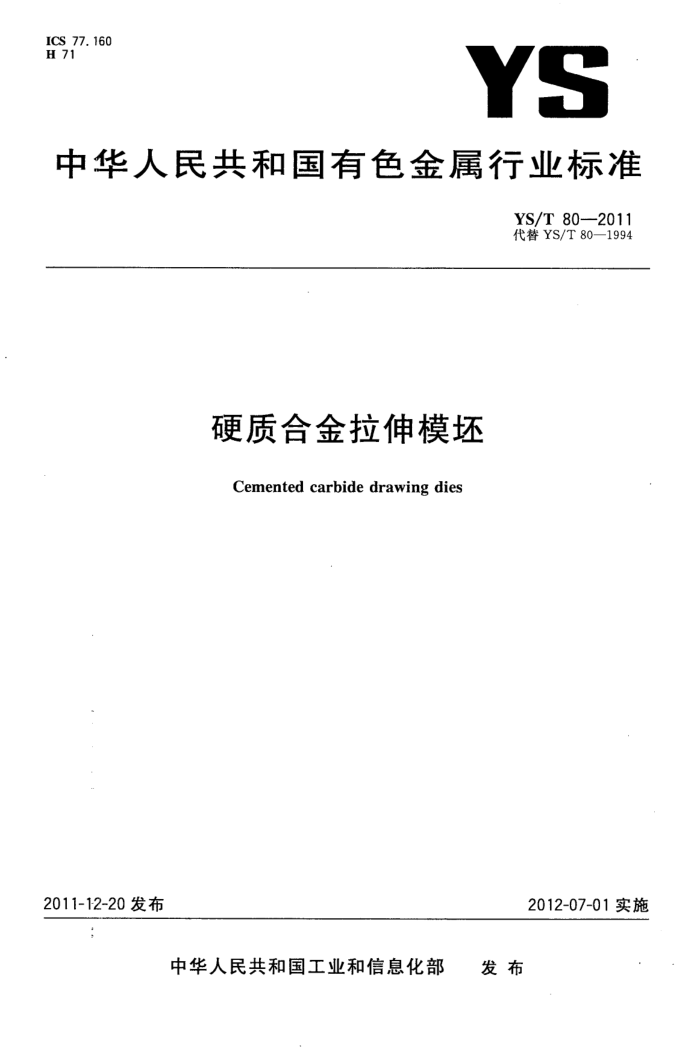

ICS 77.160 H 71
YS
中华人民共和国有色金属行业标准
YS/T 80—2011 代替YS/T80—1994
硬质合金拉伸模坏
Cemented carbide drawing dies
2011-1-2-20发布
2012-07-01实施
.
中华人民共和国工业和信息化部 发布 YS/T80—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YS/T80一1994《硬质合金拉伸模坏》。 本标准与YS/T80--1994相比主要变化如下：
-型号类别由13个精简为10个；一修改了型号表示规则；一修订了尺寸允许偏差； -增加了所有拉伸模坏角度允许偏差； -增加了拉伸模坏的参考尺寸允许偏差。 本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。 本标准主要起草人：章仕平、杨建国、吴高潮、邹建平。 本标准所代替标准的历次版本发布情况为：
-
YS/T80—1994。 YS/T80—-2011
硬质合金拉伸模坏
1范围
本标准规定了金属拉伸用硬质合金模坏的要求、试验方法与检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单)内容。
本标准适用于黑色金属及有色金属线材、棒材、管材、带材和多边型材拉伸用硬质合金模坏。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。，凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T5242硬质合金制品检验规则与试验方法 GB/T5243硬质合金制品的标志、包装、运输和贮存
3要求 3.1产品分类及型号表示规则 3.1.1产品分类
产品根据被加工材料及拉伸模坏的型式将拉伸模分为10个大类： S11 型 金属线材、棒材拉伸模 S13型 金属线材拉伸模 20型 金属管材拉伸模 22型 金属管材拉伸模 30型 金属管材拉伸用芯头 31型 金属管材拉伸用芯头 40型 金属正方形型材拉伸模 41型 金属矩形型材拉伸模 42型 金属带材拉伸模 60型- 金属六方形型材拉伸模
3.1.2 型号表示规则
拉伸模坏型号由类别代号、外径、高度、压缩角、内孔参数等5个代号组成。
XXX
XXX
XX
AA
内孔参数代号；压缩角代号，用两位数字表示；高度代号，用两位数字表示；外径代号，用三位数字表示；分隔短横；类别代号。
1 YS/T80—2011
示例1：类型为S11型、外径为8mm、高度为6mm、压缩角为12°、内孔直径为1.2mm的拉伸模坏表示为：
S11-0080612-1.2 示例2：类型为42型、外径为20mm、高度为12mm、压缩角为18°、内孔长度为1.9mm、内孔宽度为1.0mm的拉伸模坏表示为：
42-0201218-1.9×1.0 示例3：类型为60型、外径为30mm、高度为21mm、压缩角为14°、内孔内切圆直径为2.5mm的拉伸模坏表示为：
60-0302114-2.5
3.2化学成分
产品的化学成分由供需双方协商确定。 3.3物理性能、力学性能、组织结构
产品的物理性能、力学性能、组织结构由供需双方按GB/T5242协商确定。 3.4型号、尺寸及允许偏差 3.4.1型号及尺寸 3.4.1.1S11型
S11型拉伸模坏如图1所示，压缩角为2α°士1°，尺寸见表1。
D 2β*± 2 2α°± 1
X45*
60°±4
图 1 表 1
参考尺寸/mm
参考角度/(°）
基本尺寸/mm
型号 S11-0080612-0.30 S11-0080612-0.40 S11-0080612-0.60 S11-0080612-0.80 S11-0080612-1.0 S11-0131014-0. 40 S11-0131014-0.60 S11-0131014-0.80 S11-0131014-1.0
H d 2α 2β h h; hz R
D
e
0.30 0.40 0.60 12 0.80 1. 0 0.40 0.60
0. 3 0. 3 0. 4 1. 0 1. 4 2. 0 0. 5 0. 6
1. 2
1.8
0. 6 0.3 0. 4 0. 6 0. 6
40
2. 0 2.5 3. 0
1. 0
13
10
4.0
14
0. 80 1. 0
2 YS/T 80--2011
表1 (续)
参考尺寸/mm
基本尺寸/mm 参考角度/(）
型号 S11-0131016-1.3 S11-0131016-1.6 S11-0131016-1.8 S11-0131016-2.0 S11-0131016-2.3 S11-0161316-0.40 S11-0161316-0.60 S11-0161316-0.80 S11-0161316-1.0 S11-0161316-1.3 S11-0161316-1.8 S11-0161316-2.0 S11-0161316-2.3 S11-0161316-2.8 S11-0221818-1.8 S11-0221818-2.3 S11-0221818-2.8 S11-0221818-3.3 S11-0221818-3.8 S11-0221818-4.2 S11-0221818-4. 7 S11-0221818-5.2 S11-0221818-5.7.
H d 2a 2β h hi h2 R
D
e
1. 3 1. 6
1. 0 1. 0
3. 0
40 1. 2 1.2
13 10 1.8
4. 0
3. 5
2.0 2. 3 0. 40 0. 60
1. 2 1.4 0. 2 0. 3 0. 4 0. 5
1. 0
0.80 16 1. 0
16 13 1. 3
45 0. 6 1. 5 4.0 5. 0
1. 8 2.0 2.3 2. 8 1.8 2.3 2.8 3. 3
0.9 1. 0 1. 4 1. 2 1. 4 1. 4 1.6
22 18 3.8 18 40 1. 6 2.5 6.0 5. 0 1.2
4. 2 4.7 5.2 5.7
1.8 1. 8 2.0 2.0
3.4.1.2S13型
S13型拉伸模坏如图2所示，压缩角为2α°士1°，尺寸见表2。
D 2α°±1°
R
eX45*
60°± 4°
图2
3 YS/T80—2011
表 2
基本尺寸/mm D
参考角度/(°)
参考尺寸/mm
型号 S13-0302119-5.7 S13-0302119-6.7 S13-0302119-7.7 S13-0302119-8.6 S13-0302119-9.6 S13-0402519-10.5 S13-0402519-11.5 S13-0402519-12.5 S13-0402519-13.5 S13-0402519-14.5 S13-0402519-15.5 S13-0502819-16.5 S13-0502819-17. 5 S13-0502819-18. 5 S13-0502819-19.5 S13-0502819-20. 5 S13-0502819-21.5 S13-0502819-22.5 S13-0502819-23.5 S13-0502819-24.5 S13-0603519-25.5 S13-0603519-26.5 S13-0603519-27.5 S13-0603519-28.5 S13-0653519-29.5 S13-0653519-30. 5 S13-0653519-31. 5 S13-0653519-32.5 S13-0653519-33. 5 S13-0753520-34.5 S13-0753520-35.5 S13-0753520-36.5 S13-0753520-37.5 S13-0753520-38.5 S13-0753520-39. 5 S13-0753520-40. 5 S13-0803520-41.5 S13-0803520-42.5 S13-0803520-43.5 S13-0803520-44.5
H
d 5. 7 6.7 7.7 8. 6 9.6 10. 5 11.5 12.5 13.5 14. 5 15.5 16.5 17. 5 18. 5 19.5
2α
R
A
h1
e
*
2. 5
3. 0 7. 0 1.2
30
21
3, 5 4. 0
4. 0
.
4.0 7. 0 1.5
25
40
4, 5
5. 5
19
28 20.5
4.5 7. 0
50
21.5 22.5 23.5 24.5 25.5 26.5 27.5 28.5 29.5 30.5 31.5 32.5 33.5 34.5 35.5 36.5 37.5 38.5 39.5 40.5 41.5 42.5 43.5 44.5
6. 0
60
1. 5
65
5.5
.8.0
35
75
7. 0
20
80
8.0 6.0
4 YS/T80---2011
表2（续）
参考尺寸/mm h,
基本尺寸/mm
参考角度/(°)
型号 S13-0803520-45.0 S13-0903520-47.0 S13-0903520-49.0 S13-0903520-51.0 S13-0953520-53.0 S13-0953520-55.0 S13-0953520-57.0 S13-1003520-47.0 S13-1003520-49.0 S13-1003520-51.0 S13-1003520-53.0 S13-1003520-55.0 S13-1003520-57.0
D 80
H
2
d 45.0 47.0 49.0 51.0 53.0 55.0 57.0 47.0 49.0 51.0 .53.0 55.0 57.0
h
R
e
90
95
20
8.5 6.0 8. 0 1. 5
35
100
3.4.1.320型
20型拉伸模坏如图3所示，压缩角为6°土1°，尺寸见表3。
D 6°± 1°
R40
ex45*
60°±4° 图3 表3
参考尺寸/mm
基本尺寸/mm
型号 20-0161406-2.0 20-0161406-3.0 20-0221806-4.0 20-0302206-5.0 20-0302206-6.0 20-0302206-7.0 20-0302206-8.0
H 14
D 16
hz 2. 5
d 2. 0 1. 0 3. 0 1. 5 1. 0 3. 5 1. 0
h
hi
22 18 4. 0 2.0
4.5
5. 0 6. 0 7. 0 8. 0
30
22
3. 0 2. 0 7. 0 1. 2
5 YS/T80—2011
表3（续）
参考尺寸/mm hi
基本尺寸/mm
型号 20-0352506-9.0 20-0352506-10.0 20-0352506-11.0 20-0402806-12.0 20-0402806-13.0 20-0402806-14.0 20-0453006-15.0 20-0453006-16.0 20-0453006-17.0 20-0503206-18,0 20-0503206-19.0 20-0503206-20.0 20-0503206-21.0 20-0553206-22.0 20-0553206-23.0 20-0553206-24.0 20-0553206-25.0 20-0603406-26.0 20-0603406-27.0 20-0603406-28.0 20-0653606-29.0 20-0653606-30.0 20-0653606-31,0 20-0754206-33.0 20-0754206-35.0 20-0854506-37.0 20-0854506-39.0 20-0954806-41.0 20-0954806-43.0 20-0954806-45.0 20-1005206-47.0 20-1005206-51.0 20-1105206-56.0 20-1105206-60.0
H
hz
D
d 9. 0
h
2
25 10. 0
1. 2
35
11. 0 12.0
28 13. 0
40
14.0 15. 0
7. 0
30 16.0
45
17. 0 18.0 19. 0 20. 0 3. 0 2.0 21.0 22.0 23. 0 24. 0 25. 0 26.0
50
32
55
8.0
34 27. 0
1. 5
60
28. 0 29.0
36 30. 0
65
31.0 33. 0 35. 0 37. 0 39.0 5. 0 3. 0 10,0 41. 0
75
42
85
45
48 43.0
95
45.0 47. 0 51.0 56. 0 60. 0
100
52
7. 0 4. 0 12.0
110
3.4.1.422型
22型拉伸模坏如图4所示，压缩角为24°士2°，尺寸见表4。
6
