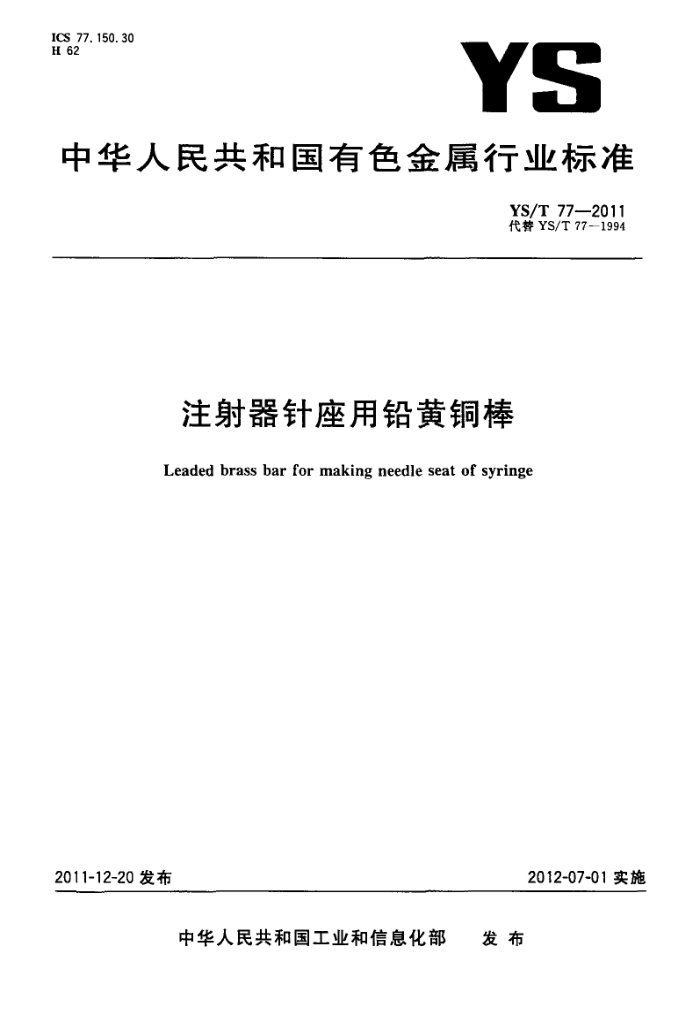

ICS 77.150.30 H 62
YS
中华人民共和国有色金属行业标准
YS/T77—2011 代替YS/T77-1994
注射器针座用铅黄铜棒
Leaded brass bar for making needle seat of syringe
2011-12-20 发布
2012-07-01实施
发布
中华人民共和国工业和信息化部 YS/T77—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YS/T77—1994《铅黄铜针座棒》（原GB/T4428—1984）本标准与YS/T77-1994相比，主要变化如下：
-标准名称由“铅黄铜针座棒”改为“注射器针座用铅黄铜棒”； -增加了HPb58-2、HPb58-3、HPb59-2、HPb59-3、HPb60-2、HPb60-3、HPb62-3牌号；一增加了产品未注圆角要求；一对棒材的定尺或倍尺长度允许偏差由“十20mm”，修改为“+15mm”；棒材的直度由“每米不大于10mm”，修改为“每米不大于5mm”；材的拧扭度由“每米不大于18°”，修改为“每300mm不大于1°，供货最大长度5000mm的总拧扭度不应超出15°”；产品的断后伸长率由“1。≥15%”，调整为“81.≥10%”；修订了产品的组批；增加了合同（或订货单）内容条款。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：宁波长振铜业有限公司。 本标准参加起草单位：江苏海门江滨永久铜管有限公司。 本标准主要起草人：王硕、聂志军、黄腾、刘剑、张戌、朱莎霜、林火根、肖新茂。 本标准所代替标准的历次版本发布情况为：
一
YS/T77—1994,GB/T4428—1984。
I YS/T 772011
注射器针座用铅黄铜棒
1范围
本标准规定了注射器针座用铅黄铜的分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存及质量证明书和合同（或订货单)等内容。
本标准适用于注射器针座用铅黄铜棒。
2规范性引用文件
下列标准对于本标准的应用是必不可少的。凡是注日期的引用标准，仅注日期的版本适用于本标准。凡是不注日期的引用标准，其最新版本（包括所有的修订标准)适用于本标准。
GB/T228金属材料室温拉伸试验方法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T5231加工铜及铜合金化学成分和产品形状 GB/T8888重有色金属加工产品的包装、标志、运输和贮存 GB/T10567.2铜及铜合金加工材残余应力检验方法 氨熏试验法 GB/T26303.2铜及铜合金加工材外形尺寸检测方法 第2部分：棒、线、型材 GB/T26306--2010易切削铜合金棒材 YS/T336 铜、镍及其合金管材和棒材断口检验方法
3要求 3.1产品分类 3.1.1牌号、状态、规格
产品的牌号、状态、规格、横截面积应符合表1的规定。
表1产品的牌号、状态、规格、横载面积
规格（见图1）
横裁面积 mm2 26. 9 34. 4 37. 7 41.7 53. 6 80. 0 96.9
牌号 HPb58-2 HPb58-3 HPb59-1 HPb59-2 HPb59-3 HPb60-2 HPb60-3 HPb62-3 注：经供需双方协议，可供应其他牌号和规格的棒材，具体要求应在合同或订货单中注明，
状态
mm $7.4×5 $7.2×6×6
$7.9X6.8×6×R6
半硬(H02)
$7.8×6 $9.5×8.5×6.5 $11.5×9×9
$12×9
1 YS/T 77—2011
3.1.2标记示例
用HPb59-1合金制造的、半硬状态、规格为$7.2×6×6mm的注射器针座用铅黄铜棒标记如下。 示例：针座用铅黄钢棒HPb59-1H02$7.2×6×6YS/T77—2011
3.2化学成分 3.2.1棒材的化学成分应符合GB/T5231和GB/T26306相应牌号的规定。 3.3外形尺寸及其允许偏差 3.3.1棒材外形尺寸及其允许偏差应符合图1的规定。$7.4、$7.2、$7.8、7.9、$9.5、Φ11.5及Φ12棒材的圆度不超过0.03mm。棒材横截面的棱角处允许有圆角，其圆角半径应为R0.2。
单位为毫米
6:8: 8 9°8:18
4-
59-00
0.
68: 98
88.8
88;8 *
89
//0.030
//0.030 $7.8×6 9.8: 98
//0.030 $7.4X5
//0.030
$7.2X6X6
$7.9X6.8X6×R6
6. 58: 18
9.8: 18
88.9*8
090*0//
7/0.050
//0.050
//0.050 $12×9
$9.5×8.5×6.5
$11.5×9×9
图·1注射器针座用铅黄铜棒规格示意图
3.3.2棒材的不定尺长度为1.5m5m，棒材的定尺或倍尺长度（在合同或订货单中注明）应在不定尺长度范围内。棒材的定尺或倍尺长度允许偏差为十15mm，倍尺长度应加人锯切分段时的锯切量，每一段锯切量不超过5mm。 3.3.3棒材的直度：每米不大于5mm，全长总直度不大于每米允许直度与总长度（m）的乘积。 3.3.4棒材的扭拧度：每300mm不大于1°，供货最大长度5000mm的总拧扭度不应超出15°。
2 YS/T 77—2011
5检验规则 5.1检查和验收 5.1.1棒材应由供方质量检验部门进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。 5.1.2需方应对收到的产品按本标准及合同（或订货单)的规定进行检验，如检验结果与本标准及合同（或订货单)的规定不符时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样应由供需双方共同进行。 5.2组批
棒材应成批提交检验，每批应由同一牌号、状态和规格组成。每批重量应不超过2000kg。 5.3检验项目
每批棒材应进行化学成分、外形尺寸及其允许偏差、力学性能、内部质量及表面质量的检验。需要时，还应进行棒材的残余应力试验。 5.4取样
棒材的取样应符合表3的规定。
表3棒材的取样
检验项目化学成分
取样规定
试验方法的章条款
要求的章条款
3. 2 3. 3 3. 4 3. 5 3. 6 3. 7
4. 1 4. 2 4.3 4. 4 4. 5 4. 6
1个试样/炉（供方）；1个试样/批（需方）按照GB/T2828.1规定的取样，检测水平Ⅱ或供需双方协商，接受质量限AQL=2.5 任取2根/批，1个试样/根任取2根/批，1个试样/根任取2根/批，1个试样/根按照GB/T2828.1规定的取样，检测水平Ⅱ或供需双方协商，接受质量限AQL=2.5
外形尺寸力学性能残余应力内部质量表面质盘
5.5检测结果的判定 5.5.1化学成分不合格时，判该批产品不合格。 5.5.2外形尺寸和表面质量不合格时，按整根判不合格。每批中不合格件数超出接收质量限时判整批不合格，或由供方逐根检验，合格者交货。 5.5.3力学性能、内部质量、残余应力的试验结果中有试样不合格时，应从该批产品中另取双倍数量的试样（其中一个试样必须取自原检验不合格样品）进行重复试验，重复试验结果全部合格，则判整批产品合格。若重复试验结果仍有试样不合格，则判该批产品不合格，或由供方逐根检验，合格者单独编批交货。
4 YS/T 77—2011
标志、包装、运输、贮存
o
棒材的标志、包装、运输、贮存和质量证明书应按GB/T8888的规定进行。
合同（或订货单）内容
本标准所列材料的订购合同（或订货单)内应包括下列内容： a) 产品名称；
b) 牌号； c) 状态； d) 规格； e) 重量或者根数； f) 残余应力试验（有要求时）； g) 本标准的编号； h) 其他。
5 中华人民共和国有色金属
