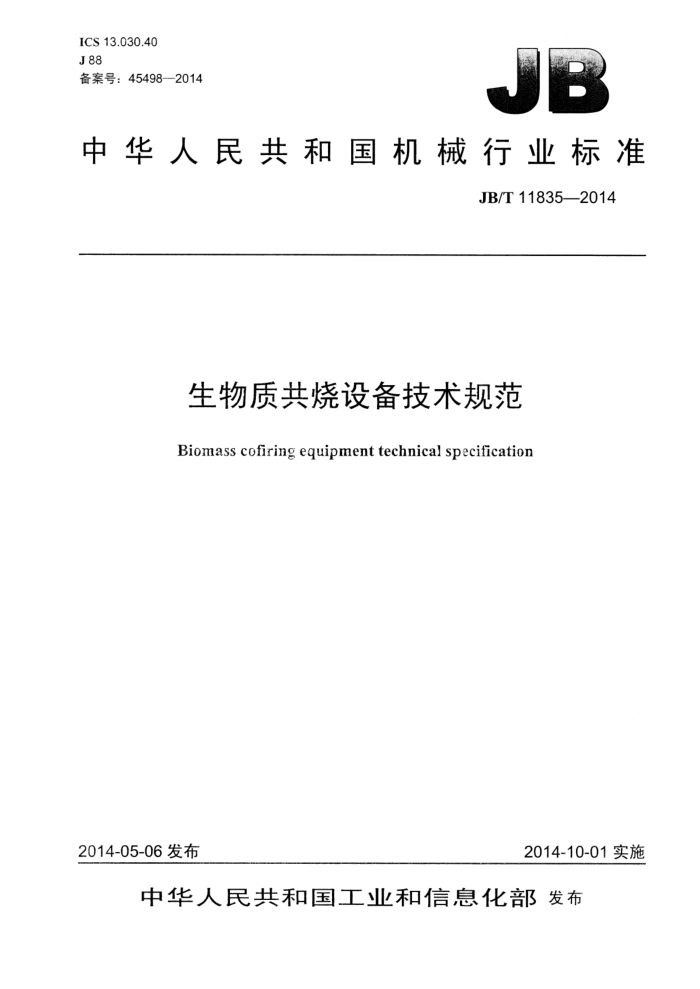

ICS 13.030.40 J 88 备案号：45498-2014
中华人民共和国机械行业标准
JB/T 11835—2014
生物质共烧设备技术规范
Biomass cofiring equipment technical specification
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准生物质共烧设备技术规范
JB/T 11835-—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.75印张·23千字
2015年1月第1版第1次印刷
定价：15.00元
*
书号：15111·11815 网址：http://www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： (010） 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 11835—2014
目 次
前言..
范围 2规范性引用文件.. 3术语和定义. 4型式和基本参数. 4.1型式.
1
4.2基本参数 5技术要求.. .试验方法.. 6.1外观质量及焊缝表面质量 6.2渗漏试验， 6.3热工试验.. 6.4烟尘试验 6.5水质. 7检验规则 7.1 检验分类.. 7.2 出厂检验.…. 7.3 型式检验 8标志、包装、贮存和使用寿命. 8.1 标志. 8.2 包装 8.3 贮存. 8.4使用寿命，附录A（规范性附录）生物质共烧设备专用燃料 A.1 定义. A.2 范围. A.3 产品分类， A.4 技术要求， A.5 试验方法， A.6 检测规则 A.7 运输与贮存.. 图 A.1 专用燃料俯视及剖面示意表1 基本参数. 表2几何尺寸偏差及平面度公差表A.1专用燃料理化指标表 A.2专用燃料规格表A.3出厂检验和型式试验项目和要求
.....
.
?
a......o.o...
....a....................o.o...
...................................
t
.6 8
.b..........................
..Dooooo.op..D.b..a JB/T 11835-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：北京雄财新能源科技发展有限公司、凤城市百利锅炉制造有限公司、北京北车中
铁轨道交通装备有限公司、煤炭科学研究总院、中国环保机械行业协会。
本标准主要起草人：李瑞亮、李树学、宁如斌、杨明珍、陈贵锋、吴立新、郝继锋、王春兰、杨喆本标准为首次发布。
II
JB/T 11835-2014
生物质共烧设备技术规范
1范围
本标准规定了生物质共烧设备的术语和定义、型式和基本参数、技术要求、试验方法、检验规则、
标志、包装、运输和贮存。
本标准适用于大中型集中供暖、工业供热、农业供暖，替代中小型燃煤锅炉及中小型热水炉，特别适合排放标准严格地区。
2规范性引用文件
下列文件对本文件的引用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T211-2007煤中全水分的测定方法 GB/T 212--2008 煤的工业分析方法 GB/T 219--2008 煤灰熔融性的测定方法 GB/T 700--2006 碳素结构钢 GB/T 1576-—2008 3工业锅炉水质 GB3087—2008低中压锅炉用无缝钢管 GB/T5117—2012非合金钢及细晶粒钢焊条 GB5468-—1991锅炉烟尘测试方法 GB/T 9969--2008 工业产品使用说明书 总则 GB/T10180--2003　工业锅炉热工性能试验规程 GB13271--2014　锅炉大气污染物排放标准 JB/T1615　锅炉　 油漆和包装技术条件 MT/T 748--2007 工业型煤冷压强度测定方法 MT/T 750-2007 工业型煤中全硫测定方法 MT/T 751—2007 工业型煤发热量测定方法 MT/T 915—2002 工业型煤样品采取方法 MT/T 916--2002 工业型煤样品制备方法
3术语和定义
下列术语和定义适用于本文件。
3.1
生物质共烧设备biomass cofiring equipment 生物质（秸秆、树叶、枯枝、锯末、杂草）与煤泥、煤研石、褐煤混合压制成型的生物质型煤燃料
共烧设备，该设备为水内直燃热源机，设备为方箱体结构，并设有安全装置；无鼓风、无引风、无烟、 无尘、无噪声，与生物质型煤燃料配套使用（生物质共烧设备专用燃料详见附录A）。 JB/T 11835—2014
4 型式和基本参数
4.1型式
产品以水为介质，使用生物质共烧设备专用的燃料且为双向上燃式，使用方便安全，型号标注应按以下规定。
G C WH
85/60 S (FI)
生物质II类窝煤额定出（进）水口温度额定热功率，单位为兆瓦（MW) 卧式火管常压设备代号产品代号（共烧设备)
示例: 卧式火管共烧设备额定热功率为0.5MW，额定出水口温度85℃，额定进水口温度60℃，生物质I类窝煤标记为：
GCWH0.5-85/60-S (FII)。 4.2基本参数
基本参数应符合表1的规定。
表 1 基本参数
0.023 0.035 0.05 0.06 0.07 0.10 0.12 0.18 0.23 0.35 0.5 0.6 0.7 1.05 1.4 2.1 2.8 3.5 4.2 5.6 7.0 10.5
额定热功率　MW 允许工作压力 MPa 额定出水口温度 ℃ 额定进水口温度 ℃
0 85 60
5技术要求
5.1 生物质共烧设备用钢板材质应符合GB/T700—2006的规定，热管材质应符合GB3087—2008的规定。 5.2生物质共烧设备外壁用板材厚度不应小于6mm。 5.3　焊接用焊条应符合GB/T5117—2012的规定。 5.4生物质共烧设备安装应设有蓄热水箱。 5.5共烧设备进出水口应装设温度计，共烧设备本体上部应装设压力表。 5.6生物质共烧设备本体最高处应开孔，开孔处安装自动泄压排气管，排气管不应安装阀门，开孔当量直径按公式（1）计算：
(1)
Da = 20 + 88/Q
式中: Da一一开孔当量直径，单位为毫米（mm); 9—锅炉额定功率，单位为兆瓦（MW)。
5.7生物质共烧设备的结构应便于安装、操作、检修和清洗内部。 5.8板材对接焊缝边缘偏差不应大于名义板厚的30%，且不超过2mm。 2
JB/T 11835--2014
7.2出厂检验
每台产品应按5.1～5.13的规定检验合格后，并附有产品质量合格证书方准出厂。 7.3型式检验 7.3.1凡存在下列情况之一时，应进行型式检验：
a）新产品试制时； b）产品的设计、工艺和原材料有重大改变可能影响性能; c）停产一年以上，恢复生产; d）质量管理部门有要求； e）正常生产的产品，每年不应少于一次。
7.3.2型式检验包括出厂检验项目、热工测试及烟尘测试。 7.3.3从经出厂检验合格的产品中抽取，一般为一台。 7.3.4如有一项指标不合格，应抽取加倍数量的样品对不合格项进行复验，如复验结果合格，除第一次检验不合格者外，视该批产品为合格。如仍有不合格者，视该批产品为不合格。
8标志、包装、贮存和使用寿命 8.1标志 8.1.1每台共烧设备应在本体外表面明显位置固定有标牌，其上应清晰注明：
a）产品名称、型号； b）产品标准编号； c）产品规格 d）额定出（进）水口温度； e）制造厂名称及厂址； f）出厂编号及制造日期； g）注册商标。
8.1.2产品使用说明书的内容应符合GB/T9969—2008的规定。 8.2包装 8.2.1共烧设备本体外部有隔热外包装，除渣在地沟内由除渣机送出室外。 8.2.2产品出厂时，应用包装带将本体及其零部件缠好并固定，以保证在运输过程中不致因颠簸或碰撞而发生损坏。 8.2.3每台共烧设备外运时应携带下列文件：
a）产品使用说明书； b）质量合格证； c）制造许可证； d）安装图纸; e）装箱发货清单。
8.3贮存
应贮存在库房内，并应避免与酸、碱等腐蚀品接触。 8.4使用寿命
共烧设备本体最短使用寿命为8年。
