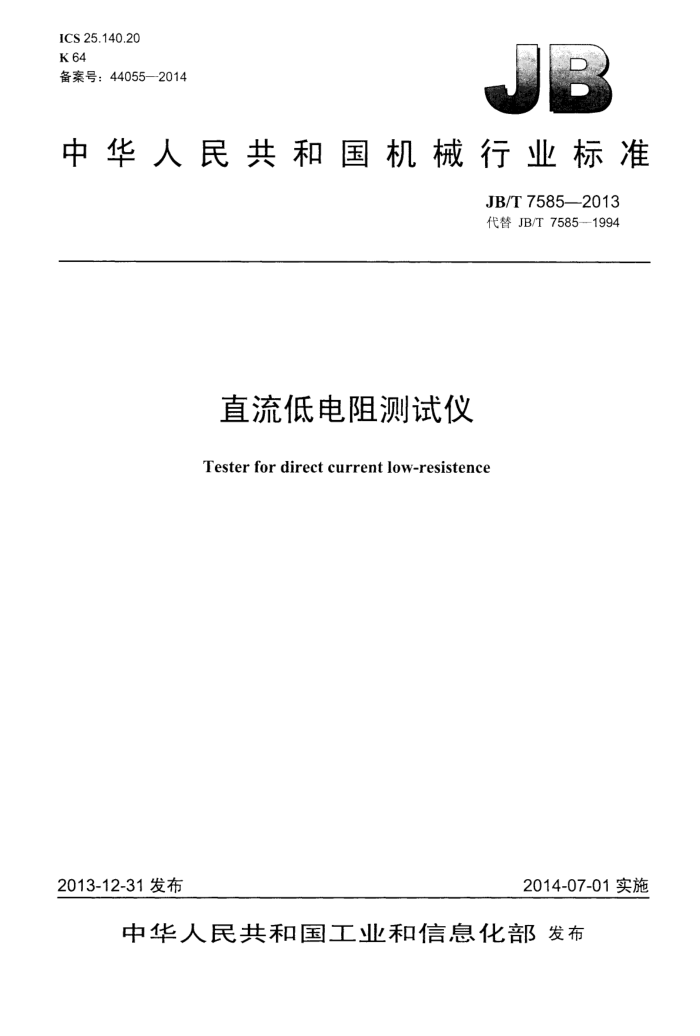

ICS 25.140.20 K 64 备案号：44055—2014
中华人民共和国机械行业标准
JB/T 7585—2013 代替 JB/T 7585--1994
直流低电阻测试仪
Tester for direct current low-resistence
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T 7585--2013
目 次
前 1范围].. 2 规范性引用文件 3 术语和定义 4技术要求..
III
4.1 一般要求… 4.2仪表的分类. 4.3外观质量... 4.4基本误差 4.5. 测量范围和量程. 4.6 分辩力.. 4.7 绝缘电阻 4.8耐电压.. 4.9 零位稳定性 4.10指针式低电阻仪指示值的升降变差 4.11 气候和机械力作用 4.12 仪表可靠性要求 5试验方法 5.1 试验顺序 5.2 外观质量检查 5.3 基本误差测试. 5.4 分辨力测试.. 5.5 指针式低电阻仪升降变差的测试 5.6 数字式低电阻仪线性误差的试验 5.7 零位稳定性试验 5.8 绝缘电阻测量， 5.9 耐电压试验 5.10 气候试验. 5.11 机械试验
*+*+++-----.+-+---+-+++++++.
+
...............
.........-........+.................
#+++-++
.++...
......
6
............................
++中+中中+-营++++营++营*
0
.6
+-++++-++
+++--电++++--+++++·
......
检验规则.
6
X
6.1 出厂试验， 6.2型式试验…. 7标志、包装、运输和贮存 7.1标志.. 7.2 包装、运输 7.3贮存 8保修期限表 1 工作条件
X
X
X
1 JB/T 7585—2013
表2 参比条件，表3额定使用条件、贮存和运输条件试验. 表4振动、冲击和运输试验表 5 型式试验项目
++--+-+++--+++
+..++.......
2 .4
.............
.---.e.o..tt.tt.-.-.
:4
........8
+.-+++++..+.
......
+.........+
II JB/T 75852013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7585--1994《直流低电阻测试仪》，与JB/T7585—1994相比主要技术变化如下：
在术语和定义中，修改了“测量范围”的定义（见3.4); 一增加了术语“量程”“准确度”“准确度等级”“分辨力”（见3.5、3.7～3.9）；在一般要求中，修改了“环境温度”的“允许偏差”（见表2); -在技术要求中，增加了“外观质量”（见4.3）；在气候试验中，增加了“额定使用条件下的气候试验”（见5.10.1）；一在标志中，将“制造商或商标”修改为“制造商名称和地址”［见7.1b]；在包装和运输中，将“仪表的包装、贮存和运输”修改为“包装、运输”（见7.2）；
增加了“保修期限”（见第8章）。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：上海电动工具研究所。 本标准主要起草人：李海英、蔡夏水、张玉、周炯、余佳。 本标准所代替标准的历次版本发布情况为：
-JB/T 7585-1994。
III
JB/T 7585—2013
3.9
分辨力resolution 仪表指示装置可有意义地辨别被指示量两紧邻值的能力。
3.10
参比条件reference conditions 为了比较与校准试验，对影响量，必要时对影响特性所规定的一组带有公差的数值或一组限定范围。
3.11
额定工作条件 :rated operating conditions 性能特性的有效范围和影响量的额定使用条件的总合，在此范围内给出仪表的性能。
3.12
贮存和运输条件 storage and transportation conditions 温度、湿度、气压、振动、冲击等条件的总合，在这些条件下，仪表处于非工作状态下贮存或运输
不致损坏，或当其后恢复到额定工作条件下工作时不降低性能。
4技术要求
4.1般要求
低电阻仪在表1规定的工作条件下应能正常工作，并在校准后应能满足仪表的准确度要求。应在表 2规定的参比条件下检测低电阻仪的各项性能和基本误差。
周围环境无强电磁干扰，无机械振动及冲击，无腐蚀性及可燃性气体。
表 1工作条件
条件环境空气温度空气相对湿度电源电压电源频率
范 围 -10℃~40℃ 10% ~~ 90%
220V×（1±10%）（有效值）
50 Hz±2.5 Hz
表2参比条件参比值
条 件环境空气温度空气相对混度电源电压电源频率
允许偏差 ±2℃
20℃ 45% ~ 75% 220 V 50 Hz
土1%（有效值）
±1%
4.2仪表的分类 4.2.1以仪表的显示方式分类
分为指针式低电阻仪和数字式低电阻仪 4.2.2以仪表的基本误差级别分类
准确度等级分为0.05级、0.1级、0.2级、0.5级、1.0级、1.5级、2.0级、2.5级、3.0级、5.0级共
2
JB/T 7585.2013
10个级别。 4.3外观质量 4.3.1低电阻仪的外壳应无明显缺损，外壳的涂层应无起层和剥落现象。 4.3.2低电阻仪的外壳应无锐角。 4.3.3低电阻仪面板上的测量端应标明极性和各旋钮、按键的功能，印制或刻字应清楚明显，不易擦掉。 4.4基本误差 4.4.1指针式低电阻仪基本误差按公式（1）计算。
E= A A x 100%
(1)
AF
式中: E-基本误差;
一被检表电阻示值； Ao——被检表电阻示值的真实值; AF- 仪表满量程限值。
A-
1
4.4.2数字式低电阻仪的基本误差按公式（2）或公式（3）计算。
4=±（a%Rx+b%AF）: 4=±（α%Rx十n字）
(2) (3)
或
式中: 4 1 被检表的基本误差; Rx--被测电阻的读数;
与读数有关的误差系数；
a
b一与满量程有关的误差系数，数字式低电阻仪基本误差中应当b 4.5测量范围和量程
应说明测量范围的上、下区间限制值的划分及各量程的有效测量范围，有特殊情况时，允许说明某量程的特殊误差。 4.6分辨力
应给出低电阻仪最高分辨力数值。 4.7绝缘电阻
仪表电源输入端与机壳接地端或保护接地端之间的绝缘电阻，仪表电源输入端与仪表测量端之间的绝缘电阻，其值均应不小丁5M2。 4.8耐电压
仪表按绝缘电阻试验的部位进行耐电压试验时，应能承受45Hz～65Hz频率下的正弦交流电压为 1.5kV（对于电池供电的低电阻仪试验电压为500V）、历时1min的耐压试验而无击穿或闪络现象，过流继电器动作电流值为100mA。
3 JB/T 7585-2013
4.9零位稳定性
低电阻仪开机后按仪表规定的时问预热后每小时的变化不超过基本误差的1/2。 4.10指针式低电阻仪指示值的升降变差
指针式低电阻仪指示值的升降变差应不超过基本误差的绝对值 4.11气候和机械力作用 4.11.1 各组仪表按表3中规定进行额定使用条件、存和运输条件（不包装）下的气候试验后，应能正常工作，并且不应有涂覆破坏或腐蚀现象。
表3额定使用条件、贮存和运输条件试验
额定使用条件试验
温 度最高温度
湿 度
纽别
试验时间
相对泥度 %(℃) 80 (20) 90 (25) 95 (25)
试验时间
最低温度
.C +40 +40 +50
℃ +5 -10 -25
h ? 4 4
h 2 2 2
A B c
贮存和运输条件试验
泥 度试验时间
温 度
组别
最低温度 最高温度 试验时间 恢复时间 相对混度
恢复时间
A
℃ -40 40 -40
℃ +55 + 70 + 70
%(℃) 95 (20) 95 (25) 95 (30)
h 4 4 4
h 4 4 4
h 48 48 48
24 24 24
A B C
4.11.2 仪表按表4规定进行机械力作用试验，试验后仪表应能正常工作，并且不应有机械损伤和紧固部位松动等。
表4# 振动、冲击和运输试验
振动试验
单一频率振动试验
可变频率振动试验
组别
振动频率 单振幅mm 持续时间 振动频率范围！ 单振幅 Hz
持续时间 min
加速度
/加速度 0.33/ 0.72g 0.3 / 1.28g
Hz
min 10
mm
20
一
7
30
10
B
(0.25~0.99)g (0.72～1.63)g (1.23~3.28) g (2.05~3.38) g
10～20 20~30 30~40 40～50
0.52 0.38 0.3 0.27
0.23/ 3.73g
50
10
60
c
