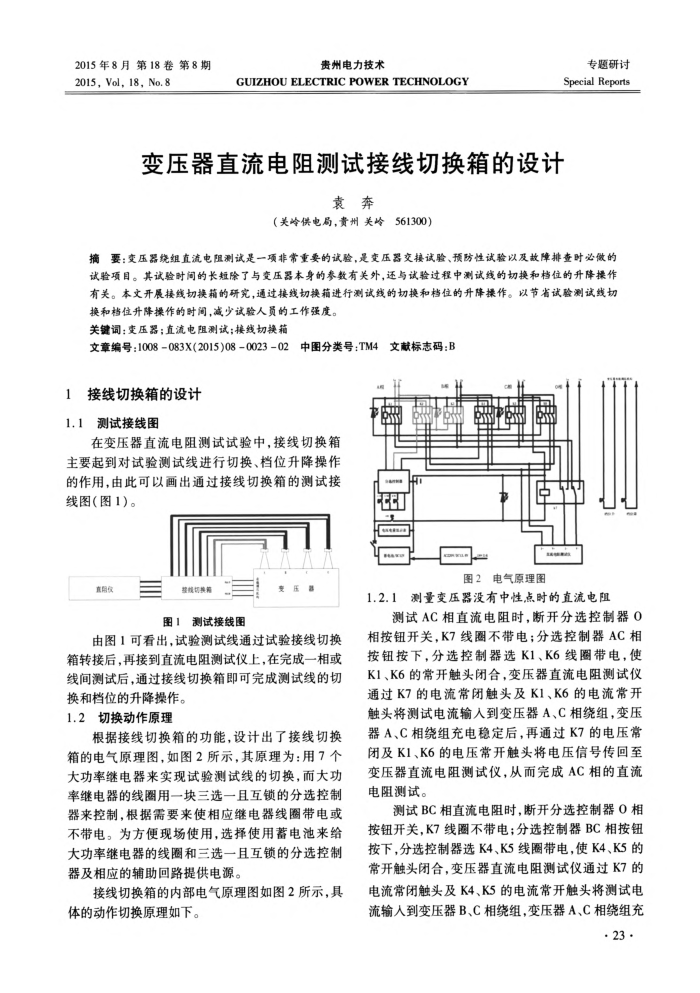

2015年8月第18卷第8期 2015,Vol,18,No.8
贵州电力技术
GUIZHOU ELECTRIC POWER TECHNOLOGY
变压器直流电阻测试接线切换箱的设计
袁奔
（关岭供电局，责州关岭561300）
专题研讨 Special Reports
摘要：变压器绕组直流电阻测试是一项非常重要的试验，是变压器交接试验、预防性试验以及故障排查时必做的试验项目。其试验时间的长短除了与变压器本身的参数有关外，还与试验过程中测试线的切换和档位的升降操作有关。本文开展接线切换箱的研究，通过接线切换箱进行测试线的切换和档位的升降操作。以节省试验测试线切换和档位升降操作的时阔，减少试验人员的工作强度。
关键词：变压器：直流电阻测试；接线切换箱文章编号：1008083X(2015)08002302
中图分类号：TM4
4文献标志码：B
接线切换箱的设计 1
1.1测试接线图
在变压器直流电阻测试试验中，接线切换箱主要起到对试验测试线进行切换、档位升降操作的作用，由此可以画出通过接线切换箱的测试接线图（图1)。
直服
整线切换荐
图1测试接线图
压
由图1可看出，试验测试线通过试验接线切换箱转接后，再接到直流电阻测试仪上，在完成一相或线间测试后，通过接线切换箱即可完成测试线的切
换和档位的升降操作。 1.2切换动作原理
根据接线切换箱的功能，设计出了接线切换箱的电气原理图，如图2所示，其原理为：用7个大功率继电器来实现试验测试线的切换，而大功率继电器的线圈用一块三选一且互锁的分选控制器来控制，根据需要来使相应继电器线圈带电或不带电。为方便现场使用，选择使用著电池来给大功率继电器的线圈和三选一且互锁的分选控制器及相应的辅助回路提供电源。
接线切换箱的内部电气原理图如图2所示，具体的动作切换原理如下。
图2电气原理图
1.2.1测量变压器没有中性点时的直流电阻
测试AC相直流电阻时，断开分选控制器O 相按钮开关，K7线圈不带电；分选控制器AC相按钮按下，分选控制器选K1、K6线圈带电，使 K1、K6的常开触头闭合，变压器直流电阻测试仪通过K7的电流常闭触头及K1、K6的电流常开触头将测试电流输人到变压器A、C相绕组，变压器A、C相绕组充电稳定后，再通过K7的电压常闭及K1、K6的电压常开触头将电压信号传回至变压器直流电阻测试仪，从而完成AC相的直流电阻测试，
测试BC相直流电阻时，断开分选控制器O相按钮开关，K7线圈不带电：分选控制器BC相按钮按下，分选控制器选K4、K5线圈带电，使K4、K5的常开触头闭合，变压器直流电阻测试仪通过K7的电流常闭触头及K4、K5的电流常开触头将测试电流输人到变压器B、C相绕组，变压器A、C相绕组充
· 23·
