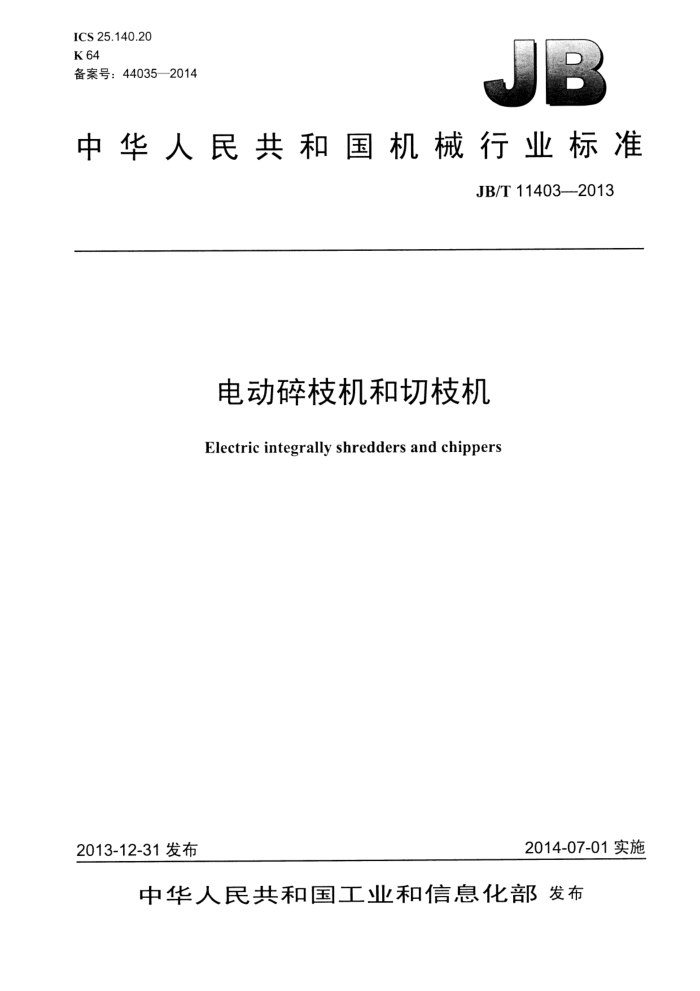

ICS 25.140.20 K 64 备案号：44035—2014
中华人民共和国机械行业标准
JB/T 11403-—2013
电动碎枝机和切枝机
Electric integrally shredders and chippers
2014-07-01实施
2013-12-31 发布
中华人民共和国工业和信息化部发布 JB/T 11403-—2013
目 次
1
前言范围
1 2 规范性引用文件 3术语和定义.
4基本参数和型式. 5　技术要求. 6试验方法. 检验规则..
11 17 .18 19 .20 22
7
8标志和包装 9保修期限.. 附录A（规范性附录）粉碎机的安全说明附录B（资料性附录）符号和/或安全危险图形图1碎枝机示例. 图 2 切枝机示例.. 图 3 安全距离≥200mm的进料口组合图形图 4 测量尺寸链图5 触指图6 排料槽安全距离图示图7 检验排料槽触指图 8 半球面上的6个传声器位置， .......... 图 9 操作者耳旁噪声测量时传声器位置图10 抛掷物体试验的总体布置图图 11 牛皮纸护板布置图.. 表1 基本参数. 表 2 基本参数表 3 连续骚扰电压限值. 表 4 连续骚扰功率限值.. 表 5 谐波电流限值.. 表6温升限值.… 表7进料口的安全距离表8传声器位置的坐标值（6个传声器布置）
................................
文
10 .11
12
15 16
1
C
12
1 JB/T 11403-—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准负责起草单位：慈溪市贝士达电动工具有限公司、上海电动工具研究所、浙江亚特电器有限
公司。
本标准参加起草单位：弘大集团有限公司、浙江省永康市正大实业有限公司、浙江三锋实业股份有限公司。
本标准主要起草人：俞黎明、顾菁、陈勇、魏春银、潘顺芳、丁俊峰、吴文俊。 本标准为首次发布。
II JB/T 11403—2013
电动碎枝机和切枝机
1范围
本标准规定了电动碎枝机和切枝机的基本参数和型式、技术要求、试验方法、检验规则、标志和包装等要求。
本标准适用于在固定状态下作业，主要用于在户外加工树枝和木料等有机物料的可移式手工喂入式整体动力碎枝机和切枝机（以下简称粉碎机），包括具有或不具有用来粉碎有机物料的真空辅助收集装置，进料口为单个开口或整体若干开口。
本标准不适用于下列粉碎机： a）外部动力源驱动的粉碎机。 b）给装载车装载的动力卸载型粉碎机。 c）机动喂入式粉碎机。 d）具有下列附件的粉碎机：
1）一个或多个非金属丝线的切割装置； 2）固定在一身为圆形中央驱动装置上的一个或多个非金属丝线切割无件，这些切割元件借助于
离心力进行切割，且每一个切割装置的动能小于10J。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 755—2008旋转电机　定额和性能 GB1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB2099.1—2008家用和类似用途插头插座　第1部分：通用要求 GB42082008外壳防护等级（IP 代码） GB/T4269.1一2000农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置
用符号　第1部分：通用符号
GB/T4269.3一2000农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第3部分：草坪和园艺动力机械用符号
GB/T4269.5-2003便携式林业机械操作者控制符号和其他标记 GB 4343.1—2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T4583-2007电动工具噪声测量方法工程法 GB 4706.1-2005 5　家用和类似用途电器的安全　第1部分：通用要求 GB/T5013.4一2008额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T5023.5—2008额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB8898—2011音频、视频及类似电子设备安全要求 GB/T9088—2008电动工.具型号编制方法 GB10395.14一2006农林拖拉机和机械安全技术要求第14部分：动力粉碎机和切碎机 GB10396-2006农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则 GB/T11918　工业用插头插座和耦合器　第1部分：通用要求 GB/T14472一1998电子设备用固定电容器第14部分：分规范抑制电源电磁干扰用固定电容器
1
JB/T 11403—2013
GB17625.1-2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB 17625.2—2007　电磁兼容　限值　对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB19212.7—2012电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
GB23821—2009　机械安全防Ⅱ:上下肢触及危险区的安全距离
3术语和定义
下列术语和定义适用于本文件。
3.1
排料槽discharge chute 排出被粉碎或切碎物料的出料口延伸通道。 出料区 discharge area 从机器中排出被粉碎或切碎物料的分布区域。 安全进料口feed safety opening 与切割器件问的相应安全距离满足要求的开口。 进料口feed opening 用于加入物料并喂入切割机构的开口，当开口与切割装置问的相应安全距离满足要求时，进料口可
3.2
3.3
3.4
以变成安全进料口。 3.5
筛网 (栅格) screen (grid) 位于机器的切割装置和排料槽或出料口之问有助于将大块的有机物料粉（切）碎成小块的多孔金属
片或条组。 3.6
碎枝机/切枝机shredder/chipper 具有一个或多个切割装置，能将有机物料粉碎成小块的固定式作业机械，如图1和图2所示。
.
说明：
-进料口；2- 出料口。
图 1 碎枝机示例
2 JB/T 11403-2013
说明：
-进料口; 2———出料口。
图2切枝机示例
4　基本参数和型式
4.1碎枝机的基本参数应符合表1的规定。
表 1基本参数
额定输出功率
切割转速 r;min
最大切割直径
w
规格代号
mm
S6 制 ≥1 300 ≥1 450 ≥1 750 ≥2 050
S1 制 ≥1 000 ≥1 150 ≥1 450 ≥1 750
≤75 ≤75 ≤75 ≤75
1 800 2 000 2 400 2 800
≤40
≤45
4.2切枝机的基本参数应符合表2的规定。
表 2 基本参数
额定输出功率
最大切割直径
切割转速 r/min
规格代号
W
mm
S1 制 ≥1 000 ≥1150 ≥1 450 ≥1750
S6 制 ≥1 300 ≥1 450 ≥1750 ≥2 050
≥2 800 ≥2 800 ≥2 800 ≥2 800
1 800 2 000 2 400 2 800
≤40
≤45
4.3粉碎机的型号应符合GB/T9088的规定，其含义如下
3
JB/T 11403—2013
M L F
—i
规格代号（见表1和表2）设计序号设计单位代号品名代号电源类别代号林木类 （大类代号)
5技术要求
5.1一般要求 5.1.1粉碎机应经规定程序批准的图样和技术文件制造，并符合本标准的规定。 5.1.2粉碎机应能在下列环境条件下额定运行：
a）海拔不超过1000 m; b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
5.1.3粉碎机适用的电源条件为：
a）直流粉碎机应能在额定直流电压下运行； b）交直流两用粉碎机应能在额定直流电压及电源为实际正弦波形、频率为50Hz的单相交流额定
电压下运行; c）单相串励粉碎机应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行。
5.1.4粉碎机的额定电压和频率为：
a）交流额定电压：220 V、110V、42V、36 V; b）直流额定电压：220V、110V; c）交流额定频率：50 Hz。
5.2安全要求 5.2.1粉碎机的安全要求，除本标准已作补充和提高的条款外，其余皆应符合GB4706.1的规定 5.2.2如果粉碎机的质量超过25kg，粉碎机须配有滚轮与握持装置。 5.2.3粉碎机的防护罩与机体之问必须有内锁式安全开关；粉碎机防护罩在打开后，不允许与机体完全分离；在防护罩打开之前，刀片必须完全停止运行。粉碎机的进料口和出料口的壳体须能承受6.5J土 0.2J的能量冲击。 5.2.4粉碎机应设计得操作者有意识地操作才能使机器重新起动。当切割装置因任何情况而停止工作后，没有人为有意识地操作，切割装置是不可能起动的。 5.2.5粉碎机如采用安全隔离变压器供电，安全隔离变压器则应符合GB19212.1和GB19212.7的规定。 5.2.6粉碎机的插头型式、基本参数和尺寸应符合GB1002或者GB/T11918的规定，技术要求应符合 GB2099.1的规定，且外壳防护等级要求不低于GB4208一2008中IPX4的要求。 5.2.7II类粉碎机的插头应与电源线制成一体，插头体的绝缘应能承受波形为实际正弦波形、频率为 50Hz、电压为3750V、历时1min 的介质强度试验而不应发生击穿或表面闪络。 5.2.8连接粉碎机与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4—2008中60245IEC53 （YZ）或者GB/T5023.5—2008中60227IEC53（RVV）规定的软电缆或软线。 5.2.9粉碎机应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）和多环 4 JB/T 11403—2013
芳香烃（PAHS）等有害物质的材料；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。 5.3外观质量 5.3.1粉碎机的塑料外壳不得有气泡、裂痕、毛边、明显的糊斑及冷隔等严重缺陷。 5.3.2外壳的金属部分应无明显缺陷。如有涂层，不得有起层和脱落现象。 5.3.3粉碎机的铭牌、商标、警告标帖及噪声标帖应牢固而无卷曲地置于壳体表面。 5.3.4粉碎机外露部位紧固件不能松动、打毛或生锈。 5.4噪声
在距离粉碎机中心4000mm的半球面处测量空载噪声声压级（A计权），碎枝机的噪声声压级（A 计权）不应超过80dB（A），由感应电动机驱动的切枝机的噪声声压级（A计权）值不应超过88dB（A），由单相串励电动机驱动的切枝机的噪声声压级（A计权）值不应超过95dB（A）。
计算得到的碎枝机的声功率级不应超过100dB（A），由感应电动机驱动的切枝机的声功率级（A 计权）值不应超过108dB（A）。由单相串励电动机驱动的切枝机的声功率级（A计权）值不应超过 115 dB (A)。
注：日前仅提供耳旁声压级的测试方法，不规定限值。 5.5电磁兼容性 5.5.1电磁骚扰电平 5.5.1.1频率范围为（0.15～30）MHz内测得的相线或中性线对地的连续骚扰电压的准峰值电平值应不超过表3规定的限值。
表3连续骚扰电压限值
电动机额定功率≤700W 700W<电动机额定功率≤1000W 电动机额定功率>1000W
频率范围 MHz 0.15~0.35 0.35~5 5~30 5.5.1.2 2频率范围为（30～300）MHz 内测得的由电源线辐射、吸收钳吸收的连续骚扰功率的准峰值电平值应不超过表4规定的限值。
dB（μV）准峰值
dB（μV）准峰值随频率的对数线性减小
dB（μV）准峰值
76~69 69 74
66~59 59 64
70~63 63 68
表4连续骚扰功率限值
电动机额定功率≤700W 700W<电动机额定功率≤1000W 电动机额定功率>1000W dB（pW）准峰值
频率范围 MHz
dB（pW）准峰值随频率线性增大
dB（pW）准峰值
30~300
45~55
49~59
55~65
5.5.2谐波电流
粉碎机的谐波电流应不超过表5规定的限值。
5
