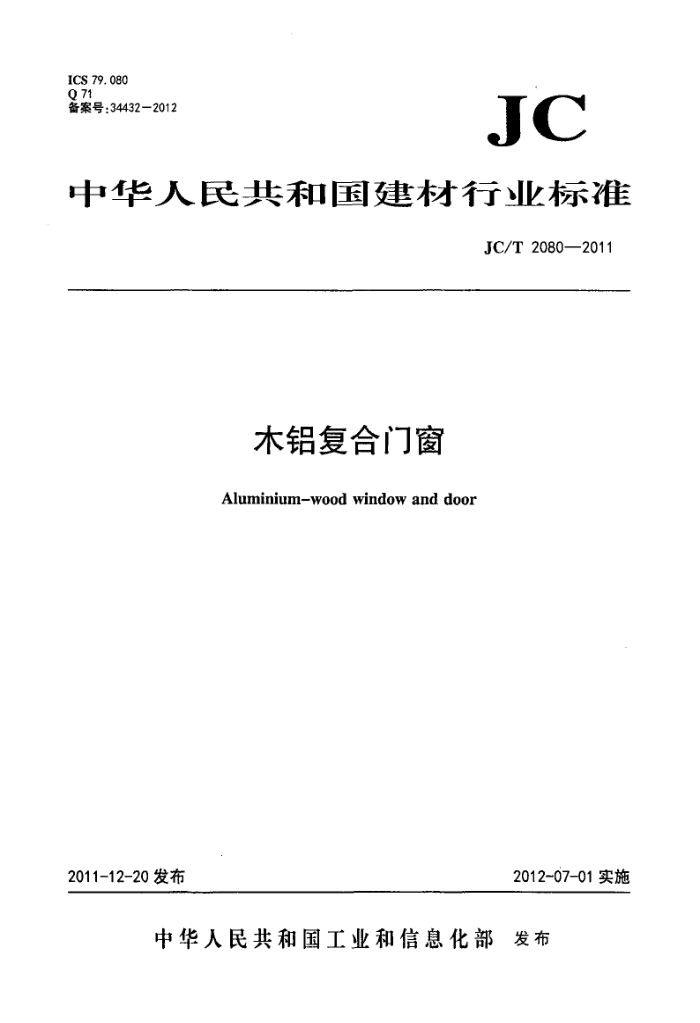

ICS 79. 080 Q 71 备案号：34432—2012
JC
中华人民共和国建材行业标准
JC/T 2080—2011
木铝复合门窗 Aluminium-wood window and door
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部 发布 JC/T2080—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修材料标准化技术委员会（SAC/TC195）归口。 本标准负责起草单位：上海市建筑科学研究院（集团)有限公司、上海建科检验有限公司。 本标准参加起草单位：上海誉丰实业有限公司、上海凯庭门窗有限公司、大连盛友门业有限公司。 本标准主要起草人：张治宇、谈利、李景程、王汇川、程玉华、沈彩萍、胡晓珍、张昊静、袁善德、
赵宁、王永光。
本标准委托上海市建筑科学研究院（集团)有限公司负责解释。 本标准为首次发布。 JC/T2080—2011
木铝复合门窗
1范围
本标准规定了木铝复合门窗的术语和定义、分类、代号和标记、材料要求、技术要求、检验方法、 检验规则以及标志、包装、运输和贮存等。
本标准适用于公共建筑和民用建筑用木铝复合门窗。 本标准不适用于特殊功能的木铝复合门窗。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T1931木材含水率测定方法 GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T3324—2008木家具通用技术条件 GB 5237.1 铝合金建筑型材·第1部分：基材 GB 5237.2 铝合金建筑型材 第2部分：阳极氧化型材 GB 5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB5237.4 铝合金建筑型材第4部分：粉末喷涂型材 GB 5237.5 铝合金建筑型材第5部分：氟碳漆喷涂型材 GB 5237.6 铝合金建筑型材第6部分：隔热型材 GB/T 5823 建筑门窗术语 GB/T5824 建筑门窗洞口尺寸系列 GB/T7106一2008建筑外门窗气密、水密、抗风压性能分级及检测方法 CB/T8484—2008 建筑外门窗保温性能分级及检测方法 GB/T8485—2008 建筑门窗空气声隔声性能分级及检测方法 GB/T9158-—1988 建筑用窗承受机械力的检测方法 GB/T11976-2002 建筑外窗采光性能分级及检测方法 GB/T13306标牌 GB/T14155—2008 整门软重物体撞击试验 GB/T16734-1997 中国主要木材名称 GB/T18513—2001中国主要进口木材名称 GB18580一2001室内装饰装修材料人造板及其制品中甲醛释放限量 JG/T192建筑门窗反复启闭性能检测方法 JGJ113建筑玻璃应用技术规程 JGJ/T151一2008建筑门窗玻璃幕墙热工计算规程 JC/T2080—2011 3术语和定义
GB/T5823和GB/T5824界定的以及下列术语和定义适用于本文件。
3. 1
木铝复合窗aluminium-woodwindow 由铝合金型材和实木型材镶装构成的木铝复合型材制作的窗。
3.2
木铝复合门aluminium-wooddoor 由铝合金型材和实本型材镶装构成的本铝复合型材制作的门
分类、代号和标记
a
4.1分类和代号 4.1.1产品用途的分类和代号
产品按使用用途分门和窗，门的代号为M，窗的代号为C。 4.1.2木铝复合门的分类和代号
木铝复合门按开启方式分类，其分类和代号见表1。
表1木铝复合门开启方式与代号
开启方式代号注：固定部分与内、外开门或推拉门组合时可作为内、外开门或推拉门。
内开 N
外开 W
推拉 T
折叠 Z
弹簧 H
4.1.3木铝复合窗的分类及代号
木铝复合窗按开启方式分类，其分类和代号见表2。
表2 木铝复合窗开启方式与代号推拉 提升推拉 平开下悬 上悬
开启方式 内开 外开代号
中悬 ZX
下悬 固定 X
N
W
TS
PX
S
7
4.2标记 4.2.1标记方法
木铝复合门窗按产品类型、用途、开启形式、规格尺寸和标准编号的顺序标记。 门、窗标记方法如下：
2 JC/T2080—2011
ML-0-0-000 000 000-0
标准编号门/窗厚度规格门/窗高度规格门/窗宽度规格门/窗开启形式代号木铝复合门/窗代号木铝复合门/窗标志
L
4.2.2标记示例
示例：符合JC/T2080—2011，窗的宽度为1500mm，窗的高度为1500mm、窗框厚度为50mm的内开木铝复合窗标记为：
ML-C-N--1501505-JC/T 2080—2011
5材料要求
5.1铝合金型材
木铝复合门窗所用建筑铝合金型材，其性能应符合标准GB5237.1GB5237.6的规定。 以铝合金型材为主要受力杆件的，参与受力构件承受荷载部位铝合金基材门的最小实测壁厚应不小
于2.0mm，窗的最小实测壁厚应不小于1.4mm。 5.2木材材质
用料质量应符合GB/T3324—2008的5.3.2、5.3.3和6.4中规定的木制件外观的要求。 木材以可视面板命名，木材的名称应符合GB/T18513一2001、GB/T16734一1997，用于外门窗的
木材应经过防水处理。 5.3原材料中有害物质限量
原材料中有害物质限量应符合相应的标准要求。 5.4五金件、附件、紧固件
五金件、附件、紧固件应满足功能要求，符合相关品种的国家标准及行业标准的规定。
6技术要求
6.1外观质量 6.1.1铝合金表面质量 6.1.1.1木铝复合门窗所使用的铝合金型材装饰面必须进行表面处理，处理方法及处理质量应满足 GB5237.2～GB5237.5要求。同一槿门窗外装饰面所用铝合金型材表面应采用相同的表面处理工艺，颜色应一致，无明显色差。 6.1.1.2每门窗铝合金表面损伤不应超过表3规定限度。
3
