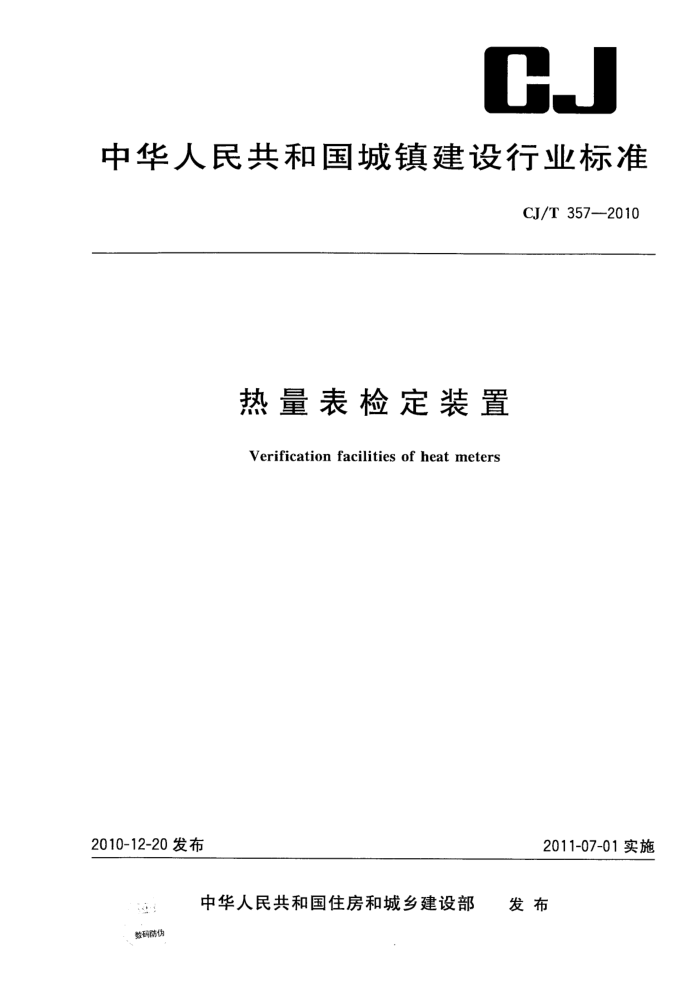

CJ
中华人民共和国城镇建设行业标准
CJ/T 357-2010
热量表检定装置 Verification facilities of heat meters
2011-07-01实施
2010-12-20发布
中华人民共和国住房和城乡建设部 发布
数码防伪 CJ/T 3572010
目 次
前言
T
范围 2 规范性引用文件 3 术语和定义 N
1
构成及原理 5 一般规定
技术要求试验方法· 8 检验规则· 9 标志、包装、运输、贮存附录A（规范性附录）热水流量检测系统累积流量测量的扩展不确定度的试验和评定. 附录B（规范性附录） 温差检测系统温差测量的扩展不确定度的试验和评定附录C（规范性附录） 计算器检测系统热量计算的扩展不确定度的试验和评定附录D（规范性附录） 检定装置热量测量的扩展不确定度的合成评定附录E（规范性附录） 质量法与标准表法的累积流量计算
6 7
10 12 13 .15 18 20 23 24 CJ/T 357—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城镇建设标准技术归口单位归口。 本标准负责起草单位：住房和城乡建设部信息中心。 本标准参加起草单位：中国科学院电子学研究所、中国计量科学研究院、甘肃省计量科学研究院、北
京市计量检测研究院、河北省计量科学研究院、上海自动化仪表股份有限公司、北京集万讯电子技术有限公司、宁波百立康智能仪表有限公司、海盐凯恩特电器有限公司、徐州润物科技发展有限公司。
本标准主要起草人员：丁兆平、李声沛、叶吉生、王池、张立谦、屈洪强、曹世来、王学东、朱霖、孙华东、 王松。
II CJ/T357--2010
热量表检定装置
1范围
本标准规定了热量表检定装置的术语、构成原理、一般规定、技术要求、试验方法、检验规则及标志、 包装、运输和贮存条件。
本标准适用于流动介质为水，口径为DN15mm～DN250mm，压力不大于2.5MPa的热量表检定装置。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBJ65工业与民用电力装置的接地设计规范 GB/T191包装储运图示标志 GB1576工业锅炉水质 GB4208 外壳防护等级（IP代码） GB/T9113.1平面、突面整体钢制管法兰 GB/T9813-2000微型计算机通用规范 GB 9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T15479—1995 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T17618 信息技术设备抗扰度限值和测量方法 CJ128-—2007 热量表 JB/T9329 仪器仪表运输、运输贮存基本环境条件及试验方法 JJF1030-1998 恒温槽技术性能测试规范 JJF1059—1999 测量不确定度评定与表示 JJG86—2001 标准玻璃浮计检定规程 JJG160标准铂电阻温度计 JJG164—2000 液体流量标准装置 JJG225—2001 热能表 JJG643—2003 标准表法流量标准装置 JJG 724 1直流数字式欧姆表
3术语和定义
下列术语和定义适用于本文件。
3. 1
热量表检定装置 verification facilities of heat meters 用于检定热量表计量性能和技术参数的标准计量器具和辅助设备的总体（以下简称检定装置）。主
1 CJ/T357—2010
要由热水流量检测系统、温差检测系统、计算器检测系统等三个基本部分构成。 3. 2
热水流量检测系统standardtestsystemforhotwaterflow-rate 以热水为介质，对热量表的流量传感器部分进行计量性能测试，配有液体流量标准计量器具（以下
简称主标准器）和辅助设备等组成的热水流量标准检测系统。 3.3
温差检测系统standardtestsystemfortemperaturedifference 对热量表的配对温度传感器部分进行计量性能测试，配有精密恒温槽和标准铂电阻温度计及电测
设备等组成的温差标准检测系统。 3.4
计算器检测系统standardtestsystemforcalculator 对热量表的计算器部分进行计量性能测试，配有标准脉冲发生器和标准电阻箱等组成的计算器标
准检测系统。 3. 5
温度上限（tmax）thehighesttemperature 在规定测量不确定度条件下，温差检测系统允许达到的最高温度。
3. 6
温度下限（tmi）thelowesttemperature 在规定测量不确定度条件下，温差检测系统充许达到的最低温度。
3.7
最小温差（At.i）minimumtemperaturedifference 在规定测量不确定度条件下，温差检测系统允许达到的最小温差。
3. 8
最大温差（At）） maximum temperature difference 在规定测量不确定度条件下，温差检测系统允许达到的最大温差。
3. 9
流量（）flow-rate 单位时间内，流经热水流量检测系统试验管路热水的体积或质量。9为体积流量，9㎡为质量流量。
3. 10
最小流量（qmin）minimumflow-rate 在规定的试验流体温度范围内，流经热水流量检测系统允许达到的最小流量。在此流量下，其测量
不确定度不应超过其规定的最大测量不确定度。 3. 11
最大流量（gm）maximumflow-rate 热水流量检测系统正常运行的上限流量。在此流量下，热水流量检测系统的测量不确定度不应超
过其规定的最大测量不确定度。 3.12
累积流量totalvolume 在规定的起止时间段内，流经流量标准计量器具热水体积的总和或质量的总和。
3.13
最大充许工作压力 Jmaximumadmissibleworkingpressure 在温度上限持续工作时，热水流经流量标准检测系统试验管段所能持久允许的最大工作压力
2
