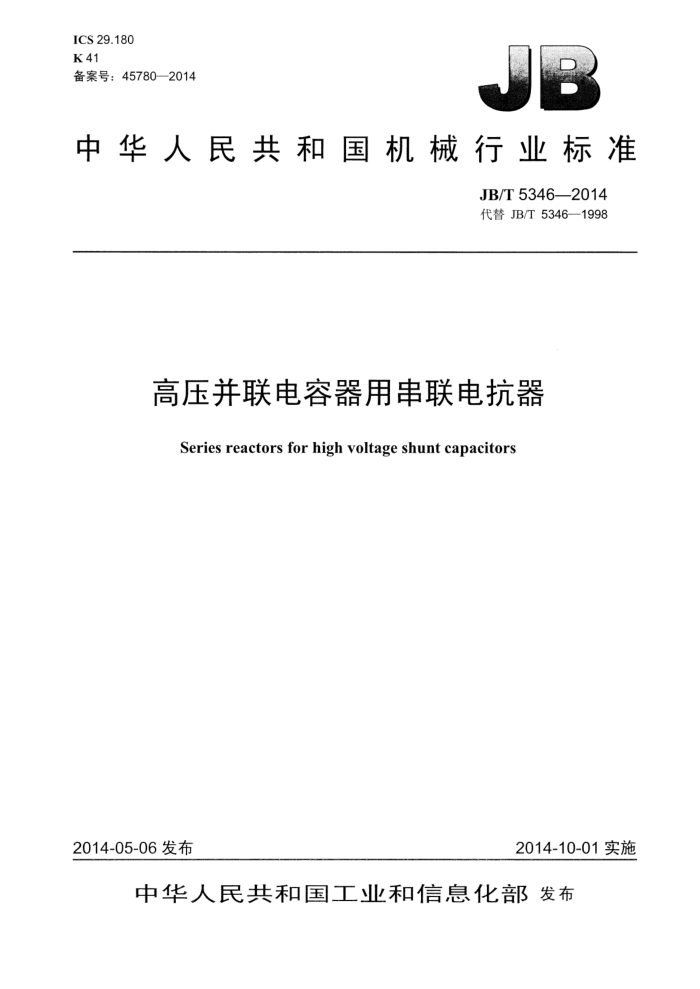

JB/T 5346-2014 高压并联电容器用串联电抗器 ICS 29.180 K 41 备案号:45780—2014
中华人民共和国机械行业标准
JB/T 5346—2014 代替 JB/T 5346—1998
高压并联电容器用串联电抗器
Series reactors for high voltage shunt capacitors
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T 5346-2014
目 次
前言, 1范围 2 规范性引用文件 3术语和定义 4 产品型号和产品分类 4.1产品型号 4.2产品分类. 5使用条件 6技术要求.. 6.1额定值.. 6.2冷却方式和温升. 6.3损耗. 6.4 过负载能力 6.5 电抗值允许偏差.. 6.6 绝缘水平和声级水平 6.7结构要求..… 7试验分类及试验项目 7.1 试验分类 7.2试验项目 8试验要求及试验方法 8.1 外观检查..…. 8.2 绝缘电阻测量 8.3 电抗值测量 8.4 损耗测量..… 8.5 绝缘试验... 8.6 温升试验 8.7 声级测定 8.8 最大短时电流试验 9标志、包装、运输、贮存和出厂文件表1 额定端电压及相关参数表 2 油浸式电抗器温升限值. 表 3 干式电抗器温升限值表 4 油浸式铁心电抗器和干式铁心电抗器的损耗系数表5 干式空心电抗器的损耗系数表6 地面安装的电抗器绝缘水平.…. 表 7 绝缘台架上安装的油浸式铁心电抗器绝缘水平表8 声压级水平表9 套管带电部分与地及其他带电体之间的最小空气间隙表10雷电冲击电压的施加和进波方
..II
4
欢电电电电临
.................
.......
............
6
6
X
..................
1o 10 11
3
................5
5
o JB/T 5346—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T53461998《串联电抗器》,与JB/T5346-1998相比主要技术变化如下:
标准名称改为《高压并联电容器用串联电抗器》;规范性引用文件中增加了新的引用标准; 产品分类中增加了干式铁心电抗器,并增加了相关的技术要求; -增加了20kV的系统额定电压,并增加了20kV产品相关的技术要求;调整了表1中额定电抗率下的电抗器额定端电压;调整了表4中油浸式铁心电抗器的损耗系数,给出了干式铁心电抗器的损耗系数;调整了表5中额定容量小于100kvar的干式空心电抗器的损耗系数; 调整了工频额定电流下电抗值的允许偏差;调整了三相油浸式电抗器每相电抗值与三相电抗平均值的允许偏差;调整了表7中系统标称电压(方均根值)为66kV的额定短时外施耐受电压值; 修改了表8,分别规定了干式铁心电抗器、油浸式铁心电抗器和干式空心电抗器的声级水平;调整了表9中设备最高电压值。
本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会(SAC/TC44)归口。 本标准起草单位:沈阳变压器研究院股份有限公司、顺特电气设备有限公司、山东哈大电气有限公
司、中电电气(江苏)有限公司、明珠电气有限公司、新华都特种电气股份有限公司、宁波宁变电气有限公司、思源电气股份有限公司、上海MWB互感器有限公司、武汉振源电力设备有限公司、青岛市恒顺电气股份有限公司。
本标准主要起草人:孙军、周伟明、栾铸德、张薇、毛启武、杨京殿、王辉、侯建国、李大芬、 欧立新、贺应华。
本标准所代替标准的历次版本发布情况为:
-JB 5346—1991、JB/T 5346-1998。
II JB/T 5346-—2014
3.4
额定容量rated power 电抗器在工频额定端电压和额定电流时的视在功率,用 S表示。 单相电抗器的额定容量:S,=UnIn。 三相电抗器的额定容量:S,=3U,In。
3.5
额定电抗rated reactance 电抗器通过工频额定电流时的电抗值,用X表示。
3.6
额定电抗率 rated reactance ratio 电抗器的额定电抗对配套并联电容器组额定电抗的百分比指定值,用K表示。
3.7
最大工作电流 maximum service.current 温升不超过规定值时,电抗器能连续运行的最大工作电流方均根值。
3.8
最大短时电流 maximum short-time current 在规定时间内,允许通过电抗器的最大短时电流稳态分量的方均根值。在此条件下,电抗器应能承
受相应产生的动、热稳定效应而无损伤。 3.9
配套并联电容器组associated shunt capacitor set 对应于计算电抗器额定端电压,并符合额定电抗率的并联电容器组(以下简称电容器组)。
3.10
油浸式铁心电抗器oil-immersed type core reactor 铁心和绕组浸在绝缘油中,铁心柱含有非磁性间隙的电抗器。
3.11
干式空心电抗器dry-type air-core reactor 绕组不浸在绝缘液体中且无铁心柱或磁屏蔽的电抗器。
3.12
干式铁心电抗器 dry-type core reactor 铁心和绕组不浸在绝缘液体中,铁心柱含有非磁性间隙的电抗器。
4 产品型号和产品分类
4.1产品型号
电抗器产品型号的编制方法按JB/T3837的规定。 4.2 产品分类
电抗器分为油浸式铁心电抗器、干式空心电抗器和干式铁心电抗器三类。
5使用条件
对于油浸式铁心电抗器,其使用条件按GB1094.1的规定。 对于干式空心电抗器和干式铁心电抗器,户内式产品的使用条件按GB1094.11的规定,户外式产
2 JB/T 5346--2014
品的使用条件按GB1094.1的规定。
除上述规定的使用条件外,如果还需满足其他的使用条件,则用户应在询价和订货时予以说明。此时,有关其额定值及试验方面的补充要求需另行商定。
6技术要求
6.1额定值 6.1.1 额定频率
电抗器的额定频率为50 Hz。 6.1.2 相数
电抗器为单相或三相。 6.1.3 ,额定电压
电抗器的额定电压为:6kV、10 kV、20 kV、35kV、66kV。 6.1.4额定电抗率
电抗器的额定电抗率一般推荐为:4.5%、5%、6%、12%、13% 6.1.5 ,额定端电压
电抗器的额定端电压按式(1)计算:
(1)
U. = KNU.
...
...
式中: Un 一电抗器的额定端电压,单位为千伏(kV);
额定电抗率;
K- N -每相电容器串联台数;
Ucn -配套并联电容器的额定电压,单位为千伏(kV)。 电抗器的额定端电压及相关参数应符合表1的规定。
表 1额定端电压及相关参数
额定电抗率下的电抗器额定端电压kV
系统额定 配套电容器的电压 kv 额定电压 kV
每相电容器串联台数
4.5% 0.171
5% 0.191
6% 0.229
12% 0.457 0.499
13%
6.6/ /3 7.2/ /3 11/ /3 12/ /3 22/ /3 24/ /3 11 12 20 22
6
0.540
1
0.381
0.286
0.318
10
0.831
0.901
0.572
0.635
0.762
20
1
1.663 1.801
1.100
1.320
0.990
35
3.120
2.880
2
2.400
1.800
2.000
66
5.280
5.720
3
JB/T 5346—2014
6.1.6额定容量
三相电抗器的额定容量按式(2)计算:
Sn = KQc
(2)
式中: Sn—三相电抗器的额定容量,单位为千乏(kvar); K——额定电抗率; Q一电容器组的三相容量,单位为千乏(kvar)。 单相电抗器的额定容量为三相电抗器的额定容量的三分之一
6.1.7额定电流
单相电抗器的额定电流按式(3)计算:
S Un
(3)
式中: In——额定电流,单位为安(A); Sn——单相电抗器的额定容量,单位为千乏(kvar); Un一一电抗器的额定端电压,单位为千伏(kV)。 三相电抗器的额定电流按式(4)计算:
In = 3Un Sn
(4)
式中: In—额定电流,单位为安(A); Sn—三相电抗器的额定容量,单位为千乏(kvar); U—电抗器的额定端电压,单位为千伏(kV)。
6.1.8额定电抗
电抗器的额定电抗按式(5)计算:
_1000Un
X.
(5)
In
式中: Xn -额定电抗,单位为欧(Q); Un 一额定端电压,单位为千伏(kV); I——额定电流,单位为安(A)。
6.2冷却方式和温升 6.2.1冷却方式
油浸式铁心电抗器的冷却方式应符合GB1094.2的规定。 干式空心电抗器和干式铁心电抗器的冷却方式应符合GB1094.11的规定。
6.2.2正常使用条件下的温升限值
正常使用条件下电抗器的温升限值,对于油浸式铁心电抗器,其绕组、铁心及变压器顶层油的温升不应超过表2的规定。对于干式空心电抗器和干式铁心电抗器,其绕组温升不应超过表3的规定,铁心、 金属结构件及与其邻近处材料的温度,不应对电抗器任何部分造成损害。 4 JB/T 5346—2014
表2油浸式电抗器温升限值
部位绕组平均(电阻法)顶层油 (温度计法)
温升限值 K
60 55
铁心油箱及结构件表面
使相邻绝缘材料不受损的温度
80
表3干式电抗器温升限值
部位
温升限值K
绝缘系统温度 ℃
120 (E) 130 (B) 155 (F) 180 (H) 200 220
70 75 95 120 130 145
绕组平均 (电阻法)
6.2.3特殊使用条件下的温升限值
特殊使用条件下电抗器的温升限值,应在询价和订货时提出,并通过协商确定
6.3损耗 6.3.1电抗器在工频额定电流下的损耗值(折算到75℃,取以零结尾的整数)应符合式(6)计算所得值:
P= K,so.
(6)
........
式中: EP 电抗器在工频额定电流下的损耗值,单位为瓦(W); K,一一损耗系数。油浸式铁心电抗器和干式铁心电抗器的损耗系数见表4,干式空心电抗器的损耗
系数见表 5。
表4油浸式铁心电抗器和干式铁心电抗器的损耗系数
电压等级 kv
油浸式铁心电抗器单相
干式铁心电抗器单相
额定容量 Sn
kvar S<100 100≤S,<300 300≤S,<500 500≤S<1 000
三相 50 47 44 42 40 50
三相 56 54 52 50 48 60
51 49 47 45 44 55
45 43 41 40 39
6、10
Sn>1 000
20、35 66(支撑绝缘) 6.3.2损耗值的允许偏差应不大于+15%。
44
任意额定容量
5
