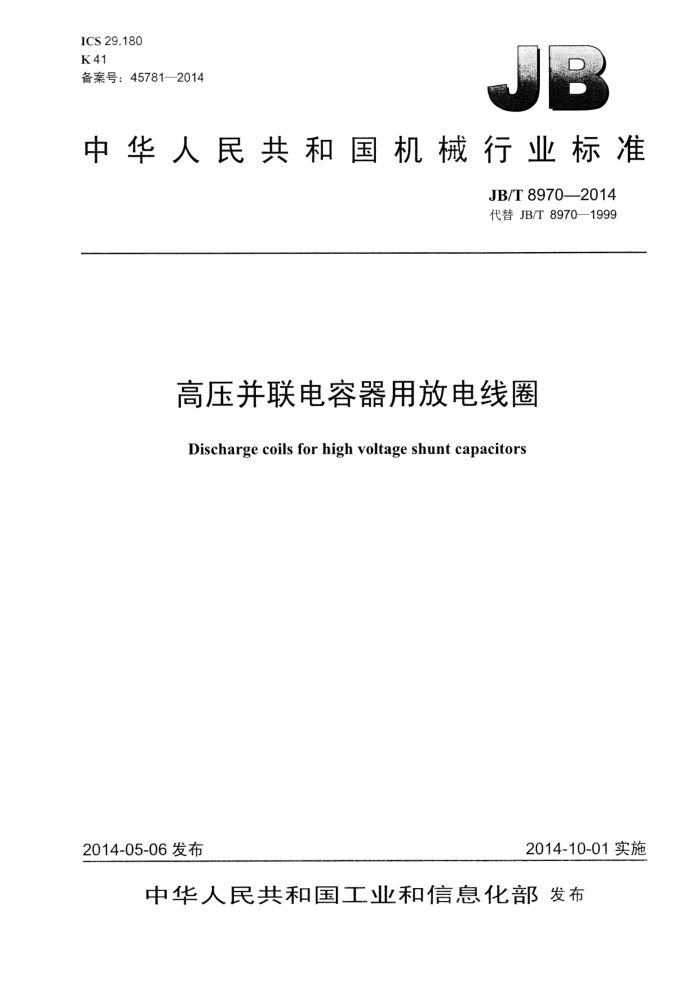

ICS 29.180 K41 备案号：45781—2014
中华人民共和国机械行业标准
JB/T 8970—2014 代替 JB/T 8970—1999
高压并联电容器用放电线圈
Discharge coils for high voltage shunt capacitors
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T 8970—2014
目 次
前言
I1
范伟
2　规范性引用文件 3术语和定义 4产品型号和产品分类. 5使用条件. 6技术要求..…. 7试验分类及试验项目， 8试验要求及试验方法. 9标志、包装、运输、贮存和出厂文件.… 附录A（资料性附录）放电线圈的接线方式
10 13
............
图1带有一次绕组公共端子的放电线圈的额定一次电压分布方式图2绕组端子标志检验线路.. 图3有一个二次绕组的单相放电线圈图4　有两个二次绕组的单相放电线圈. 图5有两个独立铁心及各有一个二次绕组的单相放电线圈图 A.1 放电线圈的接线方式
.10 14
.
14 15
表1 工频稳态过电压. 表 2 放电线圈额定一次电压表 3 额定放电容量及适用电容器容量范围. 表4油浸式放电线圈的温升限值. 表 5 干式放电线圈的温升限值表 6 电压误差和相位差限值表 7 安装在地面上外壳接地的放电线圈的额定绝缘水平表 8 安装在绝缘台架上的放电线圈的额定绝缘水平表9放电线圈的绝缘耐受电压表10 局部放电允许放电水平表 11 最小电气距离，
6
6
D JB/T 8970—2014
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T8970—1999《高压并联电容器用放电线圈》，与JB/T8970—1999相比主要技术变化
如下：
规范性引用文件中增加了新的引用标准; 增加了新的术语和定义; 修改了产品型号的表示方法； -产品分类中增加了充气式放电线圈，并增加了相关的技术要求；修改了产品的正常使用条件；增加了20kV的系统标称电压，并增加了20kV产品相关的技术要求; 调整了放电线圈的额定一次电压值，扩大了额定放电容量及适用电容器容量范围；调整了油浸式放电线圈的绕组平均温升限值; -调整了对放电线圈放电性能的要求; 调整了对放电线圈感应耐压的电压值要求：调整了允许局部放电水平的要求; 修改了安装在地面上的放电线圈的最小电气距离的值；补充了对放电线圈一般结构的要求；调整并补充了放电线圈的例行试验、型式试验和特殊试验项目，调整并完善了相关的试验要求及试验方法; 增加了附录A，提供了优先使用的放电线圈的接线方式供参考。
本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会（SAC/TC44）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、青岛市恒顺电气股份有限公司、江西赣电电器
有限公司、青岛菲特电器科技有限公司、明珠电气有限公司、顺特电气设备有限公司、大连北方互感器集团有限公司、大连第二互感器集团有限公司。
本标准主要起草人：孙军、付大志、张爱民、张宗有、毛启武、军、高速、荣香倩。 本标准所代替标准的历次版本发布情况为：
-JB/T 8970—1999。
II JB/T 8970--2014
高压并联电容器用放电线圈卷
1范围
本标准规定了高压并联电容器用放电线圈的术语和定义、产品型号和产品分类、使用条件、技术要求、试验分类及试验项目、试验要求及试验方法、标志、包装、运输、贮存和出厂文件。
本标准适用于额定频率为 50 Hz、电压等级为6kV～66kV级电力系统中与高压并联电容器组相并联的、用以在短时间内泄放电容器组上的剩余电荷的高压并联电容器用单相放电线圈（以下简称放电线圈）。当放电线圈有二次绕组时，可兼作电压测量并为继电保护装置提供电压信号。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1094.2电力变压器第2部分：液浸式变压器的温升 GB1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.11　电力变压器第11部分：干式变压器 GB/T2900.15电工术语变压器、互感器、调压器和电抗器 GB/T2900.16　电工术语电力电容器 GB/T 7252 变压器油中溶解气体分析和判断导则 GB/T 7354 局部放电测量 GB/T 7595 运行中变压器油质量 GB/T 11023 高压开关设备六氟化硫气体密封试验方法 GB/T 16927.1 高电压试验技术　第1部分：一般定义及试验要求 GB/T22071.2互感器试验导则第2部分：电磁式电压互感器 JB/T 501 电力变压器试验导则
3术语和定义
GB/T2900.15和GB/T2900.16界定的以及下列术语和定义适用于本文件。
3.1
放电线圈discharge coil 当电容器从电源脱开后能将电容器端子上的电压在规定时间内降到规定值的带有绕组的器件。 注：放电线圈的接线方式参见附录A。
3.2
高压端子high voltage terminal 与电容器并联连接构成泄放电容器剩余电荷的放电线圈的出线端子。
3.3
接地端子　earthed terminal 使外壳接地或使地电位固定在外壳上的端子。
JB/T 8970—2014
3.17
-次绕组公共端子common terminal of primary winding 供差压保护使用的放电线圈，每相具有两个独立磁路和两个独立绕组，一次绕组共有三个高压端子，
其中的一个高压端子为两个独立绕组的公共引出端，此端子称为一次绕组公共端子。
4　产品型号和产品分类
4.1产品型号
放电线圈产品型号的表示方法如下所示： FDOOOO-O-U-OL
使用环境：户外为W，户内不标注相数：单相为1 额定放电容量，单位为兆乏（Mvar）额定一次电压，单位为千伏（kV）次绕组公共端子：具有时为C，没有时不标注设计序号二次绕组：具有时为E，没有时不标注绝缘介质：干式为G，充气式为Q，油浸式不标注放电线圈
示例 1: 额定一次电压为12//3kV的干式带有二次绕组的放电线圈，额定放电容量为3.4Mvar，单相，户外式。 产品型号表示为：FDGE-12/V3-3.4-1W。 示例2: -次绕组有公共端子，额定一次电压为21/V3kV+21//3kV（分布方式参见图1）的油浸式带有二次绕组的放电线
圈，额定放电容量为10Mvar，单相，户外式。
产品型号表示为：FDEC-（21/V3+21/V）-10-1W。
A1
Ao
X
21//3kv
21//3kv
图1带有一次绕组公共端子的放电线圈的额定一次电压分布方式
4.2产品分类
放电线圈分为油浸式、干式和充气式三类。
5使用条件
5.1正常使用条件 5.1.1环境条件
环境条件如下： a）海拔：不超过1000 m。
JB/T 8970--2014
b）环境温度类别:
户外：-40℃～40℃，-25℃～45℃，-5℃～55℃; 户内：-5℃～40℃。
c）相对湿度：户内放电线圈，月平均相对湿度不超过90%，日平均相对湿度不超过95%。 d）安装场所：户内或户外。 e）最大风速：35 m/s。 f）安装环境：安装地点无腐蚀性气体、蒸汽，无导电性或爆炸性灰尘，无剧烈的机械振动。 g）抗污能力：放电线圈外绝缘的爬电比距应不小于31mm/kV（相应于设备最高电压），对于重
污秽地区，可以适当加大爬电比距。
5.1.2过电压条件 5.1.2.1稳态过电压：放电线圈在额定频率下的工频稳态过电压倍数和相应的允许施加时间见表1。
表 1工频稳态过电压
工频稳态过电压倍数
允许施加时间
1.10 1.15 1.20 1.30
连续每 24 h 内 30 min 每24 h内5min
1 min
5.1.2.2操作过电压：用无重击穿开关正常操作电容器组，关合时可能发生第一个峰值不大于 2√2倍施加电压（方均根值）、持续时间不大于1/2周波的过渡过程；开断时可能受到1.37√2倍施加电压（方均根值）的作用。故障（一相电容器贯穿性击穿）开断时可能受到1.9√2倍施加电压（方均根值）的作用。 5.1.2.3工频加谐波过电压：如果放电线圈在不高于1.1Uin电压下长期运行，则包括所有谐波分量在内的电压峰值应不超过1.2√2Uin。 5.2特殊使用条件
凡是需要满足5.1规定的正常使用条件之外的特殊使用条件，应在询价和订货时说明。
6技术要求
6.1 额定值 6.1.1 额定频率：50 Hz。 6.1.2相数：单相。 6.1.3 系统标称电压：6kV、10 kV、20 kV、35kV、66kV。 6.1.4额定一次电压：星形接线的放电线圈，且其中性点与电容器组中性点相连接时，其额定一次电压按表2选取。
注：当电容器组为中性点不能引出，放电线圈为星形接线时，其额定一次电压取系统标称电压除以√3后的1.05倍。
表2　放电线圈额定一次电压
单位为千伏
系统标称电压（方均根值)
单相放电线圈的额定一次电压（方均根值) 6.6/ /3
6 10 20
7.2/ /3 12/ /3 24/ J3
11/ /3 22/ V3
4
