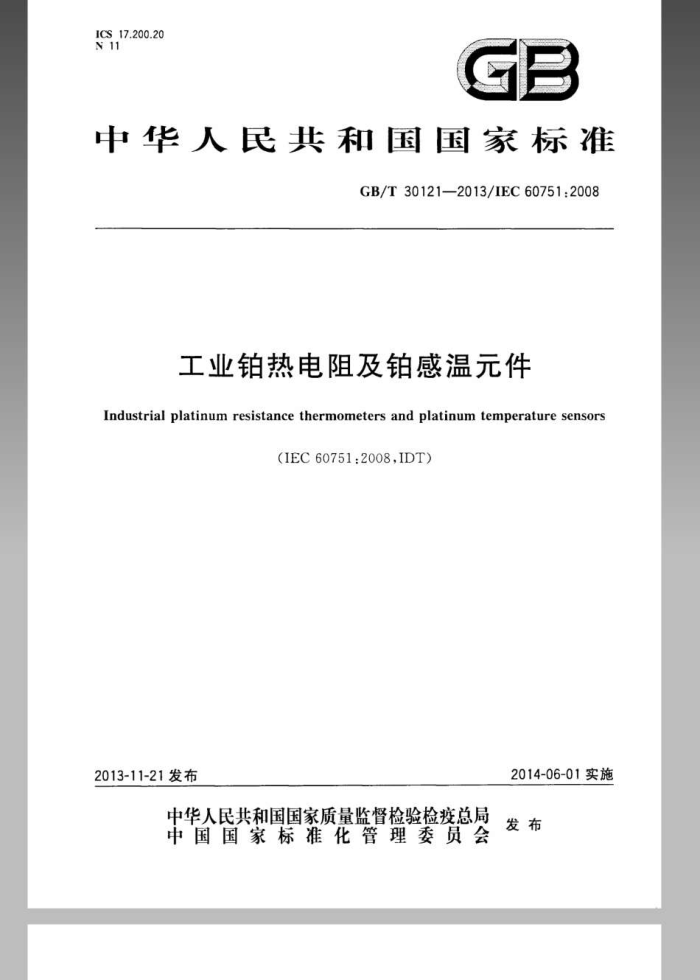

ICS_17.200.20 N11
GB
中华人民共和国国家标准
GB/T30121—2013/IEC60751:2008
工业铂热电阻及销铂感温元件
Industrialplatinum resistancethermometers and platinum temperature sensors
（IEC60751:2008,IDT)
2014-06-01实施
2013-11-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T30121—2013/IEC60751:2008
目 次
前言
范围规范性引用文件术语和定义特件 4.1 温度-电阻关美 .2 电阻值
2
S
投要
5.1 允差等级 5.2 测量电流
激励方式 5.4 引线方式试验 6.1 总则 6.2 元件例行试验 6.3 铂热电阻例行试验 6.4 元件型式试验 6.5 铂热电阻型式试验 6.6 专用铂热电阻的附加型式试验 6.7 试验汇总制造厂应提供的资料 7.1仅对元件 7.2 元件和（或）铂热电阻 8铂热电阻识别和标记. 附录NA（资料性附录） 对装配式铂热电阻试验方法的说明附录NB（资料性附录） 确保使用合适允差等级元件的方法
5.3
8
0
1
1
12
12 12
1 GB/T30121—2013/IEC60751:2008
前言
本标准按照GB/T1.1-2009给出的规则起草，本标准使用翻译法等同采用IEC60751：2008《工业铂热电阻温度计及铂感温元件》（Industrial
platinum resistance thermometers and platinum temperature sensors),
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下： —GB/T19900—2005金属铠装温度计元件的尺寸（1EC61152：1992.IDT） —GB/T18271.1200C过程测量和控制装置通用性能评定方法和程序 第1部分：总则
(IEC61298-1:1995,IDT) 本标准作了下列编辑性修改： a）对IEC标准原文的编辑性错误作了改正，6.3.2.1原文为绝缘电阻应符合6.5.1的要求”，更正
为“绝缘电阻应符合6.3.1的要求”；6.4.2原文为“铂热电阻在0℃电阻漂移....”，更正为“元件在·℃电阻漂移."
b）考到中国的实际情况和便于执行，增加了附录NA“对装配式铂热电阻试验方法的说明”和
附录NB"确保使用合适允差等级元件的方法” 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准由上海工业自动化仪表研究院负责起草，上海计量测试技术研究院、上海自动化仪表股份有
限公司、中国计量科学研究院、重庆仪表材料研究所、西仪集团有限责任公司、浙江伦特机电有限公司、 乐清华东仪表厂、安微蓝德（集团）股份有限公司、天津市中环温度仪表有限公司、杭州春江仪表有限公司、上海方欣实业有限公司、广州德力权仪表有限公司、长沙诺金自动化成套设备公司、安微天康（集团）股份有限公司参加起草。
本标准主要起草人：张继培、石明根、范铠、姚丽芳、宋平、邱萍、张立新、宋普、吴加伦、吴兴华、王方高、 刘汉杰、吴大德、李勇、谭贵权、王帆、周步余，
I GB/T30121—2013/IEC60751:2008
工业铂热电阻及铂感温元件
1范围
本标准规定了对工业铂电阻感温元件（以下简称“元件"）和工业铂热电阻（以下简称“铂热电阻"）的要求及其温度-电阻关系它们的电阻值是温度的规定函数。
本标准适用于温度系数α值为3.851×10℃-的元件，温度系数α的定义如式（1）：
Roo-R.
a=R..100.C
(1)
..
式中R是t=100℃时的电阻值，R。是t=0℃时的电阻值，本标准中的温度值采用1990年国际温标（ITS-90）。除表1外，单位为摄氏度（）的温度以符号
表示，表1则使用其正式的全称1%/℃。
本标准盖了-200℃~+850℃整个或部分温度范围不同允差级别的元件或铂热电阻，各允差级别可能只涵盖有限的温度范围，
不确定度小于0.1℃的电阻-温度关系只能用于有极高稳定性和需要单独标定的元件或铂热电阻。 这可能需要用比本标准所示更复杂的内插方程。此类方程的详细说明不在本标准的范围内。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件·仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
IEC61152金属铠装温度计元件的尺寸（Dimensionofmetal-sheathedthermometerelements） IEC61298-1过程测量和控制装置通用性能评定方法和程序第1部分总则（Processmeas
urement and control devices-General methods and procedures for evaluating performance-Part l: General considerations)
3术语和定义
下列术语和定义适用于本标准
3.1
绝缘强度dielectricstrength 铂热电阻能够承受而不损坏的、施加于铂热电阻的所有电气回路与护套之间的最大电压，或在铂热
电阻具有两个或多个感温回路的情况下，施加于两回路之间的最大电压，测量的直流或交流（包括频率）条件应予以规定。 3.2
绝缘电阻insulationresistance 常温或高温时，在规定的测量电压（交流或直流）下，电气回路任意部分与护套之间测量出的电
阻值。 3.3
最小置入深度minimumimmersiondepth 与全置人标定相比，温度变化不超过0.1℃的置入深度，
1
GB/T30121—2013/IEC60751:2008 3.4
标称电阻值nominalresistance 元件或铂热电阻在0C时的期望电阻值R。，它由制造商申明并标在铂热电阻的标志上，通常舍入
到最接近的欧姆位。元件常以其标称电阻值表征，例如Pt-100是一个R。=100Q的元件。 3.5
铂热电阻platinumresistancethermometer，PRT 一种对温度敏感的装置，由装在护套内的一个或多个元件、内引线以及用来连接电测仪表的外部终
端构成。它可能包括安装固定装置和接线盒，但不包括可分离的保护套管或安装套管。 3.6
感温长度 1 temperature sensitive length 铂热电阻感受温度并直接影响到测量电阻值的那部分长度，通常铂热电阻的感温长度和元件长度
有关， 3.7
元件platinumresistor 由符合规定电气特性的铂丝或铂膜构成的、装在绝缘体（通带是玻璃或陶瓷）内的电阻。用于组装
在铂热电阻或集成电路内。 3.8
自热self-heating 测量电流的耗散能量所引起的元件或铂热电阻内的元件的温度上升。 自热系数 self-heatingcoefficient 表达元件/铂热电阻特性的一个系数，量纲为℃C/mW，表示每单位功率耗散引起的元件温度升高。
3.9
该系数在元件或铂热电阻规定的工作条件下确定，介质的流动条件和温度应予以规定。 3.10
端子terminals 铂热电阻提供的连接端。 注：典型的端子类型有：
端子座的螺钉或夹具；固定连接器的引脚
- -
固有电缆的散开端，或类似物。
3.11
热响应时间thermalresponsetime 铂热电阻响应一个温度阶跃变化，到达规定的百分比所需的时间。在规定响应时间时，需要申明响
应的百分比，通常为ro.、ts和te1，分别指90%、50%和10%响应的时间，还要规定试验介质（通常是流动水和/或流动空气）和流动条件。 3.12
热电影响thermoelectriceffect 在沿内引线存在温度梯度的情况下，由铂热电阻电路中不同金属和内引线的热电不均匀性所产生
电动势（EMF)的影响。当铂热电阻处于规定的温度时.从其端子间测量该电动势的值。 3.13
允差tolerance 初始值与名义温度-电阻关系R（t)的最大允许偏差。用△z(）表示，单位为℃。 1）元件或铂热电阻使用前的首次校准值。 2 GB/T30121—2013/IEC60751:2008
3.14
回差hysteresis 装置或仪表依据施加输人值的方向顺序给出对应于其输人值的不同输出值的特性， 【IEC61298-1中3.13] 注：此定义引自的IEC61298-1可按6.5.6描述的方法用于铂热电阻，
4特性
本章中的温度-电阻关系和允差，对元件，从其连接点起计算；对铂热电阻，从整支铂热电阻的端子起计算。
对于两线制的引线方式，应考虑从元件连接点到铂热电阻端子间内引线的电阻值。该电阻值可以标示于铂热电阻上，这时应将其从测量值中减去。在某些情况下，考虑内引线的温度系数、几何特性和沿引线长度的温度分布是明智的。 4.1 温度-电阻关系
本标准所使用的温度-电阻关系如式（2）和式（3）：从--200℃~0℃
R,-RE+A.+B.+C.-100C).]..(2)
从0~850C. 式中： R, 温度为时的电阻； R。—1=0℃时的电阻，式中常数为： A=3.9083X10-3℃- B=-5.775X10-℃-- C=-4.183×10-12℃- 这些式和系数导出了标称电阻R。—1000元件的电阻值表（见表1）。
..
R,-R,.+At+B.)
4.2 电阻值
表1给出了标称电阻值为100Q元件的温度-电阻关系。对于其他标称阻值R。，例如10α.500Q 或1000Q，只需将表1乘以系数(R。/100Q)即可使用。
GB/T30121—2013/IEC60751:2008
表1 温度-电阻关系（R。=100.002）
%/C对应的电阻值/0
5 -6 7 -8 -9 1o/C
t0/C 200 18.52 180 27.10 26.67 26.24 25.82 25.39 24.97 24.54 24.11 23.68 23.25 180
3
-4
0
-1
190 22.83 22.40 21.97 21.54 21.11 20.68 20.25 19.82 19.38 18,95 ~190 200 170 31.34 30.91 30.49 30.07 29.64 29.22 28.80 28.37 27.95 27,52 -170 160 35.54 35.12 34.70 34.28 33.86 33.44 33.02 32.60 32.18 31.76 160 -150 39.72 39.31 38.89 38.47 38.05 37.64 37.22 36.80 36.38 35.96 150 -140 43.88 43.46 43.05 42.63 42.22 41.80 41.39 40.97 40.56 40.14 -140 -130 48.00 47.59 47.18 46.77 46.36 45.94 45,53 45.12 44.70 44.29 130 120 52.11 51.70 51.29 50.88 50.47 50.06 49.65 49.24 48.83 48.42 -120 -110 56.19 55.79 55.38 54.97 54.56 54.15 53.75 53.34 52.93 52.52 -:10 100 60.26 59.85 59.44 59.04 58.63 58.23 57,82 57.41 57.01 56.60 00 90 64.30 63.90 63.49 63.09 62.68 62.28 61.88 61.47 61.07 60.66 -90 80 68.33 67.92 67,52 67.12 66,72 66.31 65.91 65.51 65.11 64.70 80 70 72.33 71.93 71,53 71.13 70,73 70,33 69.93 69.53 69.13 68.73 70 -60 76.33 75,93 75,53 75.13 74,73 74.33 73.93 73.53 73.13 72.73 -60 50 80.31 79.91 79.51 79.11 78.72 78.32 77.92 77.52 77.12 76.73 -50 40 84.27 83,87 83.48 83.08 82.69 82.29 81.89 81.50 81.10 80,70 -40 30 88.22 87.83 87.43 87.04 86.64 86.25 85.85 85.46 85.06 84.67 30 20 92.16 91.77 91.37 90.98 90.59 90.19 89.80 89.40 89.01 88.62 -20 -10 96.09 95.69 95.30 94.91 94.52 94.12 93.73 93.34 92.95 92.55 10
100.00 99,61 99.22 98.83 98.44 98.04 97.65 97.26 96.87 96.48 0
0 t/C 0
t0/0
1
2
3
4
5
6
7
8
9
100.00 100.39 100.78 101.17 101.56 101.95 102.34 102.73 103.12 103.51 0
0 10 103.90 104.29 104,68 105.07 105,46 105.85 106.24 106,63 107.02 107,40 15
20 107.79 108.18 108.57 108.96 109.35 109.73 110.12 110.51 110.90 111.29 23 30 111.67 112.06 112.45 112.83 113.22 113.61 114,00 114.38 114.77 115.15 33 40 115,54 115.93 116.31 116.70 117,08 117.47 117.86 118.24 118,63 119,01 43
50 119.40 119.78 120.17 120.55 120,94 121.32 121.71 122.09 122.47 122.86 53 60 123.24 123.63 124.01 124.39 124.78 125,16 125.54 125.93 126.31 126.69 63 70 127,08 127.46 127.84 128.22 128.61 128.99 129.37 129.75 130.13 130.52 73 80 130,90 131.28 131.66 132.04 132.42 132.80 133.18 133.57 133.95 134.33 83
90 134,71 135.09 135.47 135.85 136.23 136.61 136.99 137,37 137,75 138,13 93 100 138.51 138.88 139.26 139.64 140.02 140.40 140.78 141.16 141.54 141.91 1c0 110 142.29 142.67 143.05 143.43 143.80 144.18 144.56 144,94 145.31 145.69 110 120 146.07 146.44 146.82 147.20 147.57 147.95 148.33 148.70 149.08 149.46 120 130 149.83 150.21 150.58 150.96 151.33 151.71 152.08 152.46 152.83 153.21 150 140 153.58 153.96 154.33 154.71 155.08 155.46 155.83 156.20 156.58 156.95 140 150 157.33 157.70 158.07 158.45 158.82 159.19 159.56 159.94 160.31 160.68 1E0
160 161.05 161.43 161.80 162.17 162.54 162.91 163.29 163.66 164.03 164,40 1E0
170 164.77 165.14 165.51 165.89 166.26 166.63 167.00 167.37 167.74 168.11 170
180 168.48 168.85 169.22 169.59 169.96 170.33 170.70 171.07 171.43 171.80 180 190 172.17 172.54 172.91 173.28 173.65 174.02 174.38 174.75 175.12 175.49 150
200 175.86 176.22 176.59 176.96 177.33 177.69 178.06 178.43 178.79 179.16 2C0 210 179.53 179.89 180.26 180.63 180.99 181.36 181.72 182.09 182.46 182.82 210
220 183.19 183.55 183.92 184.28 184.65 185.01 185.38 185.74 186.11 186.47 220
230 186.84 187.20 187,56 187.93 188.29 188.66 189.02 189.38 189.75 190.11 230 240 190.47 190.84 191.20 191.56 191.92 192.29 192.65 193.01 193.37 193.74 240
250 194,10 194.46 194.82 195.18 195.55 195.91 196.27 196.63 196.99 197,35 250 260 197.71 198.07 198.43 198.79 199.15 199.51 199.87 200.23 200.59 200.95 260
270 201.31 201.67 202.03 202.39 202.75 203.11 203.47 203.83 204.19 204.55 270
280 204.90 205,26 205.62 205.98 206.34 206.70 207.05 207.41 207.77 208,13 280
290 208.48 208.84 209.20 209.56 209.91 210.27 210.63 210.98 211.34 211.70 290 300 212.05 212.41 212.76 213.12 213.48 213,83 214.19 214.54 214.90 215.25 300 310 215.61 215.96 216.32 216.67 217.03 217.38 217.74 218.09 218,44 218.80 310 4 CB/T30121—2013/IEC60751:2008
表1（续） u/C对应的电盟值/0
t0/C 320 219.15 219.51 219.86 220.21 220.57 220.92 221.27 221.63 221.98 222.33 320
t0/C
o
5
1
2
7
8
9
3
-
6
330 222.68 223.04 223.39 223.74 224,09 224.43 221.80 225.13 225.50 225,85 330
340 226.21 226.56 226.91 227.26 227.61 227.96 228.31 228.66 229.02 229.37 340
350 229.72 230.07 230,42 230.77 231.12 231,47 231.82 232.17 232,52 232.87 350
360 233,21 233.56 233.91 234.26 234.61 234.96 235.31 235.66 236.00
380 240.18 240.52 240.87 241.22 241.56 241.91 212.25 242.60 239,48 236.35
360
370 236.70 237,05 237.40 237.74 238.09 238.4 233.79 239.13 390 243.64 243.99 214,33 244.68 245.02 215.37 243.71 246.06 246.40 246.75 390 400 247.09 247.44 247.78 248.13 248.47 243.81 249.16 249.50 249.85 250.19 400
239.83 370 242.95 243.29 380
410 250.53 250.88 251,22 251.56 251.91 252.25 252.59 252.93 253.28 253.62 410
420 253.96 254.30 254.65 254.99 255.33 255.67 258.01 256.35 256.70 257.04 420
430 257.38 257.72 258.06 258.40 258.74 259.08 259.42 259.76 260.10 260.44 430
440 260.78 261.12 261.46 261.80 262.14 262.48 262.82 253.16 263.50 263.84 440
450 264.18 264.52 254.86 265.20 255.53 265.87 255.21 266.55 266.89 267.22 450
460 267.56 267.90
480 274.29 274.63 271.27 268.24
268.37 268.91 269.25 269.59 269.92 270.26 270.60 460
470 270.93
490 277.64 277.98 274.96 278.31 275.30 278.64 275.63 278.98 279.31 275.35 279.98 273.29
271.61 271,94 272.28 272.51 272.95
273.62 273.96 470
273.97
276.64 276.97 277,31 480
510 284.30 284.63 281.97 285.30 285.63 282.31 282.64 235.9元 232.97 286.29 286.62 280.31
280.64 490
279.54
500 280.98 281.31 281.64 281.98 520 287.62
283.31 283.64 283.97 500
530 290.92 291.25 287.95 291.58 291.91 288.61 292.24 288.94 299.27 292,56 283.69 292.89 293.22 293.55 286.95
287.29 510
540 294.21 294.54 294,86 295.19 295.52 295.85 255.13 296.50 296.83 297.16 293.88 540 520 304.01 304.34 304.66 304.98 305.31 305.63 305,9§ 306.28 306.61 303.36 303.69 306.93 580
288.28
289.93 290.26 290.59
530
550 297.49 297.81 298.14 298.47 298,80 299.12 299.43 299.78 300.10 300.43 560
580 570 300.75
301.08 301.41 301,73 302.06 302.38 302,71 303.03
307.25 307.58 307.90 308.23 3C8.55 308.8 309.20 3C9.52 309.84 310.15 570 580 590 310.49 310.81 311.13 311.45 311.78 312.13 312.12 312.74 313.06 313.39 590 600 313.71 314.03 311.35 311.67 314.99 315.31 315.64 315.96 316.28 316.60 600
610 316.92 317.24 317,56 317.88 318.20 318.52 318.94 319.16 319.48 319.80 610
620 320.12 320.43 320.75 321.07 321.39 321.71 322.03 322.35 322.67 322.98 620
630 323.30 323.62 323.94 324.26 324.57 324.89 325.21 325.53 325.84 326.16 630
640 326.48 326.79 327.11 327,43 327.74 328.06 323.38 328.69 329.01 329.32 640
650 329.64 329.96 330.27 330.59 330.90 331.22 331.53 331.85 332.16 332.48 650
660 332.79 333.11 333.42 333.74 334.05 334.36 334.68 334.99 335.31 335.62 660
878
670 335.93 336.25 336.56 336.87 337.18 337,50 337.81 338.12 338.44 338.75
680 339.06 339.37 339.69 3-40.00 340.31 340.62 340.93 3-1.24 341.56 341.87
690 342.18 342.49 312.80 343.11 343.42 3-43.73 344,04 344.35 344,66 344.97 690 700 345.28 345.59 345.90 346.21 346.52 346.83 347.11 3-47.45 347,76 348.07 700
710 348.38 348.69 348.99 349.30 349.61 3.19.92 350.23 350.54 350.84 351.15 710
720 351,46 351.77 352.C8 352.38 352.69 353.00 353.30 353.61 353.92 354,22 720
730 354.53 354.84 355.14 355.45 355.76 336.06 356.37 356.67 356.98 357.28 730
740 357,59 357.90 358.20 358.51 358.81 359.12 359.12 359.72 360.03 360.33 740
750 360.64 360.94 361,25 361.55 361,85 362.16 362.46 362.76 363.07 363.37 750
760 363.67 363.98 364.28
364.89 365.19 365.49 365.79 366.10 366.40 760
780 369.71 366.70 370.01 367.00 370.31 367.30 370.51 364.58 828 800
770 790 372.71 373.01 373.31 373.61 373,91 374.21 374.51 374.81 375.11 375.41 790
367.60 367.91 368.21 368.51 368.81 369.11 369.41 770
370.91 371.21 371.51 371.81 372.11 372.41 780
375.70 376.00 376.30 376.60 376.90 377,19 377.19 377.79 378,09 378.39 800
381.65 381,95 378.98 382.24 382.54 382.83 383.13 380.17 383.42 383.72 384.01 384.31 820 830 384.60 384.90 385.19 385.49 385.78 386.08 386.37 386.67 386.96 387.25 830 840 387.55 387,84 388.14 388.43 388.72 389.02 389.31 389.60 389.90 390.19 840 850 390,48
380.46 380.76 381.06 381.35
378.68
379.28 379.57 379.87
850
