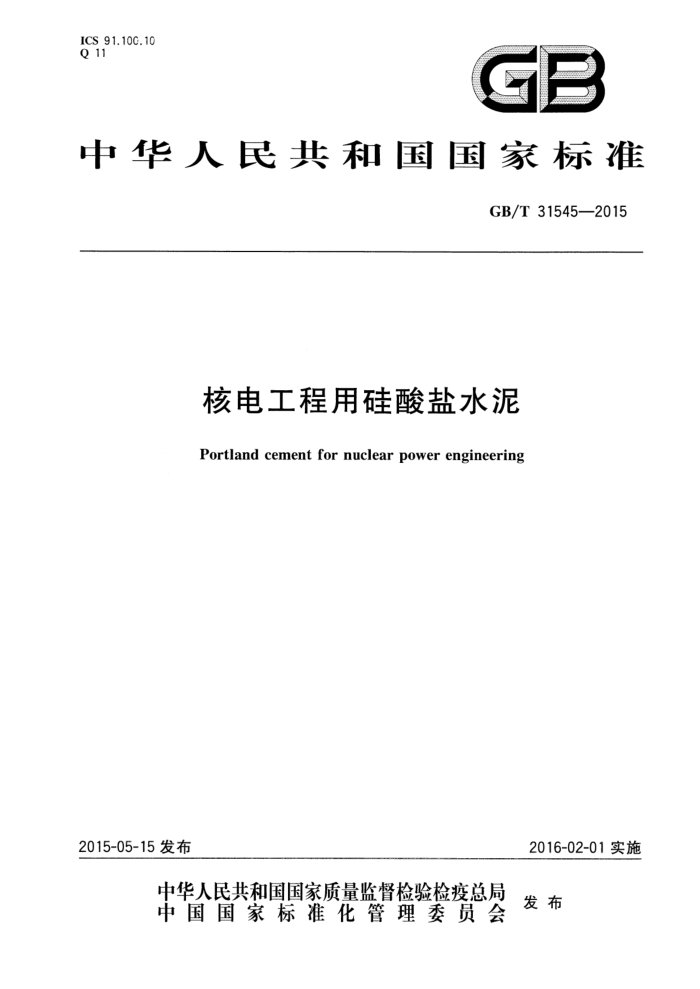

ICS 91.10C.10 Q 11
GB
中华人民共和国国家标准
GB/T31545—2015
核电工程用硅酸盐水泥
Portland cement for nuclear power engineering
2016-02-01实施
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31545--2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥标准化技术委员会（SAC/TC184)归口。 本标准负责起草单位：中国建筑材料科学研究总院、安徽海螺水泥股份有限公司、中广核工程有限
公司。
本标准参加起草单位：四川嘉华企业（集团)股份有限公司、大连水泥集团有限公司、新疆天盾特种水泥有限公司、中国核工业华兴建设有限公司、国核电力规划设计研究院、中国水利水电第三工程局有限公司、淮海中联水泥有限公司、山东山水水泥集团有限公司、抚顺水泥股份有限公司、曲阜中联水泥有限公司、山东华银特种水泥有限公司、安丘山水水泥有限公司、华润水泥股份有限公司、广西鱼峰水泥股份有限公司、华新水泥股份有限公司、中国葛洲坝集团股份有限公司、河南省同力水泥有限公司、山东山水水泥集团有限公司青岛分公司、湖南石门特种水泥有限公司、酒钢（集团）宏达建材有限责任公司、淄博鲁中水泥有限公司、安徽盛运环保（集团)股份有限公司、中国建材检验认证集团股份有限公司、北京新奥混凝土集团有限公司、拉法基瑞安水泥有限公司、国家水泥质量监督检验中心。
本标准主要起草人：姚燕、王辉诚、王晶、徐文祥、王敏、高显束、王旭方、刘海波、文寨军、赵喜泉、 裴新意、许毅刚、阳运霞、王英军、王丽娜、刘圣忠、董继明、陈宝智、沈益军、黄士奎、谢凯军、黄建国、 姜志华、张顺、朱应新、瀚庆、池金果、谢任芝、邓玉莲、刘洪超、李瑞林、张广峰、徐合林、张剑平、房信昌、 开晓胜、张士忠、丛远达、王国庆、武学龙、张坤悦、马忠诚、刘云、王田堂、李建勇、张永贵。
I GB/T31545—2015
核电工程用硅酸盐水泥
1范围
本标准规定了核电工程用硅酸盐水泥的定义、材料要求、强度等级、技术要求、试验方法、检验规则、 包装、标志、运输和贮存等。
本标准适用于核电工程用硅酸盐水泥。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 176 水泥化学分析方法 GB/T1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T 5483 天然石膏 GB/T 8074 水泥比表面积测定方法 勃氏法 GB 9774 水泥包装袋 GB/T12573 水泥取样方法 GB/T12959 水泥水化热测定方法 GB/T 17671 水泥胶砂强度检验方法（ISO法） GB/T26748 水泥助磨剂 JC/T 603 水泥胶砂干缩试验方法
3 3术语和定义
下列术语和定义适用于本文件。
3.1
核电工程用硅酸盐水泥 portland cement fornuclearpower engineering;P N 由适当成分的硅酸盐水泥熟料，加入适量天然二水石膏，磨细制成的适用于核电工程的水硬性胶凝
材料。
4材料要求
4.1 核电水泥熟料
硅酸三钙（C.S)的含量按质量分数计不超过57%，铝酸三钙（CaA)的含量按质量分数计不超过
7%，游离氧化钙（f-CaO)的含量按质量分数计不超过1.0%。
根据化学成分计算各种矿物组成的含量，仅是理论上可能生成的矿物组成含量。 当m（Al2O：）/m（Fe2O：）>0.64时，矿物组成按式（1）、式（2)计算：
w(CA)=2.65Xw(Al,Os）)-1.69Xw(Fe2Os)
*****(1)
..:
1 GB/T 31545—2015
6.9 安定性
沸煮法合格。 6.10 强度
核电水泥各龄期的抗压强度和抗折强度不低于表1数值。
表 1 核电水泥的等级与龄期强度
单位为兆帕
抗折强度
抗压强度
强度等级 P· N42.5
3 d 3.5
3 d 17.0
28 d 6.5
28 d 42.5
6.11 水化热
各龄期的水化热不大于表2数值。
表2 核电水泥的等级与龄期水化热
单位为千焦每千克
水化热
强度等级 P·N42.5
3 d 251
7 d 293
6.12 干缩率
28d干缩率不大于0.10%。
试验方法
)
7.1 烧失量、二氧化硅、三氧化二铁、三氧化二铝、氧化钙、氧化镁、三氧化硫、不溶物、游离氧化钙、氯离子、氧化钾和氧化钠
按GB/T176进行。 7.2 比表面积
按GB/T8074进行。
7.3 凝结时间和安定性
按GB/T1346进行。 7.4 强度
按GB/T17671进行。 7.5 水化热
按GB/T12959进行。
3
