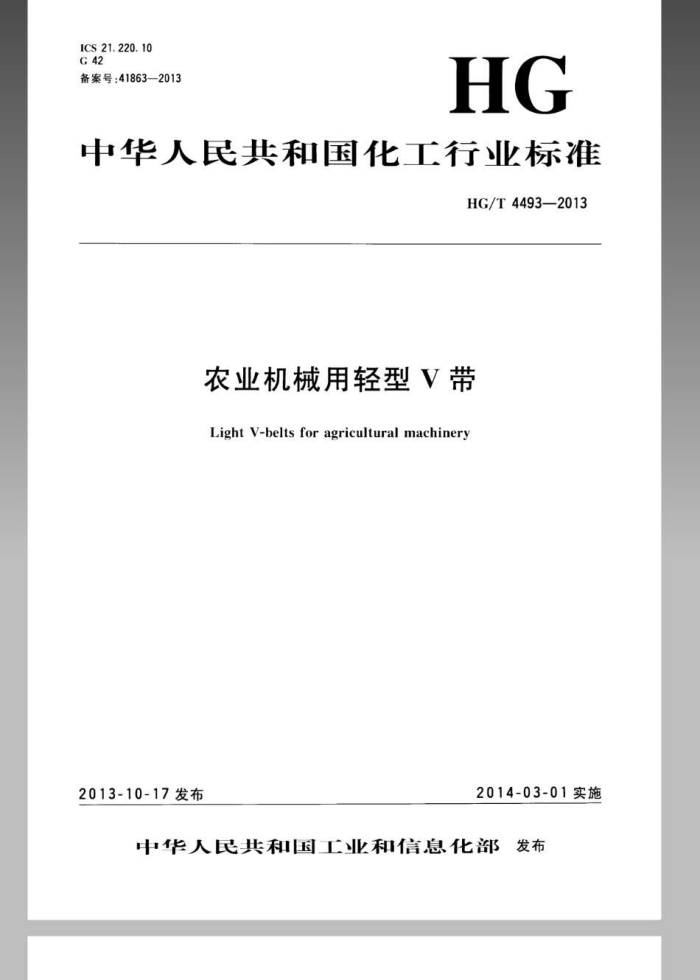

ICS21.220.10 G42 备案号：41863—2013
HG
中华人民共和国化工行业标准
HG/T4493—2013
农业机械用轻型V带
Light V-belts foragricultural machinery
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 HG/T4493—2013
前言
本标准按照GB/T1.12009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准的附录A为规范性附录本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会摩型带传动分技术委员会（SAC/TC128/SC3）归口。 本标准起草单位：无锡市中惠橡胶科技有限公司、马鞍山锐生工贸有限公司、浙江三维橡胶制品股
份有限公司、浙江凯欧传动带有限公司、浙江紫金港胶带有限公司、青岛市产品质量检验技术研究所。
本标准主要起草人：朱树生、刘志刚、张国方、解德利、庞长志、吴桂卿、胡家琨。
1 HG/T44932013
农业机械用轻型V带
1范围
本标准规定了农业机械用轻型V带（以下简称轻V带）的结构、型号和标记、截面尺寸、要求、试验方法、检验规则、标志、标签、包装、运输和贮存。
本标准适用于水稻联合收制机、微耕机、园林机械等机械用V带。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本（包括所有的修改单）适用于本文件
GB/T3686V带拉伸强度和伸长率试验方法 GB/T11544普通V带和窄V带尺寸
3结构
轻V带按结构分为包边轻V带和切边轻V带两种。轻V带由包布（顶布）、项胶、粘合胶、芯绳、底胶等组成（参见图1)）。
4
1
(b)切边轻V带
(a）包边轻V带
说明：
包布： 2 顶布： 3 顶胶； 4 粘合胶： 5 芯绳： 6 底胶.
1
图1轻V带结构示意图
型号和标记 4.1型号
4
轻V带的型号分为SA，SB.SC三种型号.有齿切边轻V带以SAX，SBX.SCX表示。 4.2标记
轻V带的标记示例。以符合HG/T1193.I型.SB型号，基准长度为2500mm的轻V带为例.其标记为：
1 HG/T44932013
示例：
HG/T4193-1-SB2500
标记中各要素的含义如下：
物理性能等级分类号：
1
SB 型号： 2500 基准长度为2500mm。 5 截面尺寸
轻V带的截面公称尺寸应符合表1的规定（参见图2)。
表1轻√带裁面公称尺寸顶宽
高度 h/mm 7.0 9.0 11.0
模角 a/() 10 10 40
型号 SA SHS SC
b/mm 13 17 22
图2轻V带截面示意图
6要求 6.1外观质量
轻V带外观质量应符合表2的规定，
表2轻V带外观质量
序号 1 2 3 4 5
缺陷名称飞边疤粮带角包边破摄海绵状带身压扇
要求
允许有，但单边宽度不应超过0.5mm
充允许有，但深度不应超过0.5mm.且每条V带不应多于处
不应有不应有不应有
6.2尺寸 6.2.1轻V带露出高度应符合表3的规定，
2
HG/T4493—2013
表3 轻V带露出高度
单位为毫米
最小 -1.6 1. 6 2.0
型号 SA,SAX SB,SBX SC,SCX
最大 +1.6 +1.6 +1.5
6.2.2 轻V带中心距变化量应符合表4的规定。
表4 中心距变化量
单位为旁米
带长1e L<1000 1000<1/≤2000 2000<1≤3000 L>3 000
中心距变化基
1.2 1. 6 2 2.5
6.2.3轻V带的基准长度极限偏差和配组差应符合表5的规定。
表5轻V带的基准长度极限偏差和配组差
单位为毫米
配组差 ±1 ±2 ±3 ±3 ±3
极限偏差 +5 ±6 +8 ±9 ±12
基准长度 L/≤1000
10001600 1600<≤2000 2000L≤3000
L>3000
6. 3 物理性能
轻V带的物理性能应符合表6的规定：轻V带的参考力见表7。
表6轻V带的物理性能
SCc
SB3
SA
拉伸强度 参考力伸长率 拉伸强度 参考力伸长率 拉伸强度 参考力伸长率
结构
1% < 5 3
1% < 5 2
/k.V M 10.78 14.71
/kN > 3.43 6. 37
1% < 5 2
/kN M 6.37 9. 81
I型 I型
表7 轻V带的参考力 SA
单位为干牛 SC 3.92
SB 2.35
型号参考力
1. 37
疲劳寿命轻V带的疲劳寿命可根据需要由供需双方协商确定。
S
3 HG/T4493—2013
9
试验方法 8.1尺寸测量
轻V带的中心距变化量、露出高度、基准长度极限偏差和配组差按GB/T11544规定进行试验。 轻V带测量带轮及测量力应符合表8的规定（参见图3）。
表8 轻V带测量带轮及测量力
型号 基准宽度 宽 h./mm 精深 基准直径 外径 精角 基准园周长 测量力
ba/mm b/mm SA 9. 2 11.95±0.03 4.5 12.5 95.49 104.49±0,01 34±10 311 SIR 12.5 15.86±0.03 5,5 15.0 127.32 138.32±0.01 31±10* 412
h./mm da/mm d./mm $/() Ca/mm F/N
196 291 735
16.9 21.18±0.03 7.0 19.0 222.82 236.82±0.01 34±10 714
SC
图3轻V带测量带轮截面示意图
8.2拉伸性能试验
轻V带的拉伸强度和参考力伸长率按GB/T3686规定进行试验，参考力应符合表7的规。 8.3疲劳试验
轻V带的疲劳试验应符合附录A的规定，检验规则
9
9.1 轻V带由制造厂质量检验部门检验合格.并出具合格证明后方能出厂。 9.2轻V带应遂条进行外观质量和尺寸检查 9.3同种型号、同种材质的轻V带以2000条为一批，在每批产品中，抽取足够多数量进行物性能检验，不足2000条的每月不得少于一次。 9.4物理性能检验中有一项不合格时.则应在该批产品中另取双倍数量的试样对不合格项11进行复验，若其中一项结果仍不合格.则该批产品为不合格产品。 9.5对于同种型号、同种材质的轻V带疲劳性能每半年至少试验一次，每次抽取至少两条V进行试验，若有一条（或两条）不合格时·应在该批产品中抽取不合格轻V带条数双倍数量的试样进行复试，若有一条复试样带仍不合格，则该批产品为不合格品。
标志、标签、包装、运输、贮存 10.1标志
10
每条轻V带上应有明显标志，应至少包括以下内容： a) 标记；
1
HG/T44932013
b）制造商名或商标； c）制造年月。
10.2标签和包装
采用合适的包装物进行包装，标签应至少包括以下内容： a）标记； b）制造商名或商标； e）制造年月。
10.3运输和贮存 10.3.1轻V带在运输和此存中.应避免阳光直射和雨雪浸淋.保持清洁.防止酸、碱、油及有机溶剂等有害于带质量的物质接触，轻V带的贮存位置应离热源装置1m以上·贮存中不能使带受到过大的弯曲和挤压。 10.3.2 2此存时库房温度宜保持在一18℃~30℃.相对湿度不宜超过70%。 10.3.3贮存期间应避免使轻V带变形，可将轻V带挂在月牙形的架子上或平整地放在货架上，
5 HG/T4493—2013
附录A （规范性附录
轻V带有扭矩疲劳试验
A.1有扭矩疲劳试验机及其参数应符合表A.1的规定（参见图A.1)。
FI
4
说明：
主动轮： 2 张紧轮： 3 从动轮：
1
试验V带：张紧力：
A
a 张紧轮进人角度（）
图A.1有扭矩疲劳试验机示意图表A1 有扭矩疲劳试验参数
型号
SA,SAX 85 85 65 2.900±100 3±2% 140+3 59±4.9 23~30 1016~1270
SB,SBX 100 100 80 2.900± 100 5.52±2% 140±3 88±4.9 23~30 1143~1397
C.SCX 130 130 100 2100±100 0±2% 10±3 7±4.9 7330 1:0~1524
主动轮基准直径da/mm 从动轮基准直径de/mm 张紧轮基准直径da/mm 主动轮转速n/(t/min)
传动功率P/kW 张紫轮进人角度a/（")
张紧力d/N 环境空气温度T/℃ V带尺寸范围/mm
A.2 试验用带轮应符合表A.2的规定（参见图A.2)
