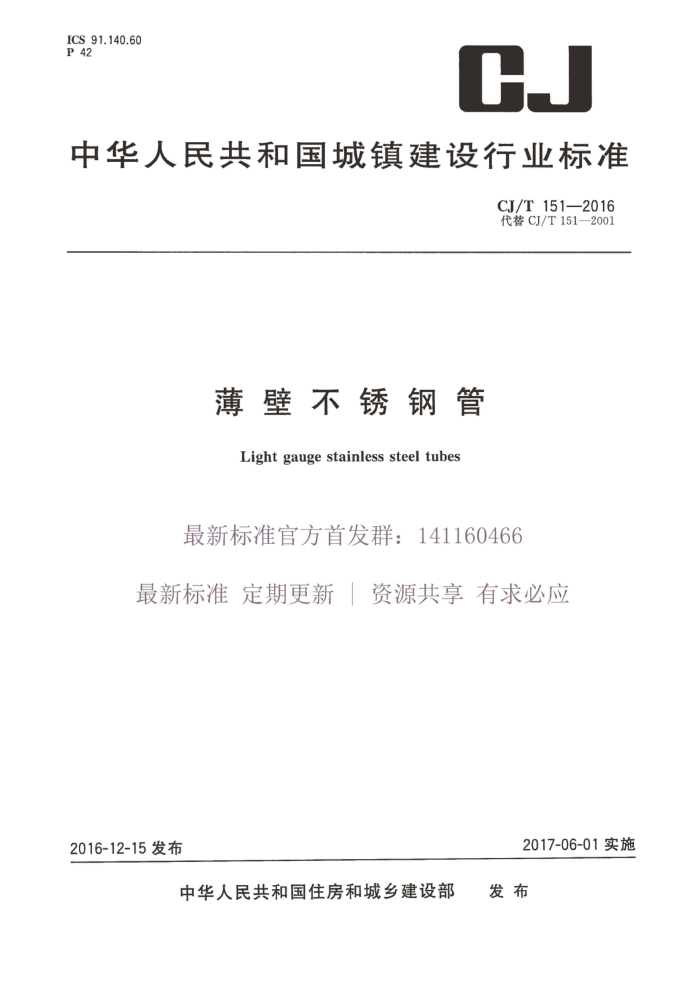

ICS 91.140.60 P 42
CJ
中华人民共和国城镇建设行业标准
CJ/T1512016 代替CJ/T151--2001
薄壁不锈钢管
Light gauge stainless steel tubes
最新标准官方首发群：141160466
最新标准定期更新资源共享有求必应
2017-06-01实施
2016-12-15发布
中华人民共和国住房和城乡建设部 发布 CJ/T151—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T151一2001《薄壁不锈钢管》的修订，与CJ/T151一2001相比，主要技术变化
如下：
扩大了应用范围；修改并增加了不锈钢的牌号及化学成分；一修改并增加了不锈钢的力学性能；一修改了钢管的公称尺寸及允许偏差； -增加了钢管的系列；
一
修改了要求、试验方法等技术内容。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：江苏金羊慧家管道系统有限公司、浙江正康实业股份有限公司、浙江中捷管业有
限公司、浙江福兰特有限公司、浙江正同管业有限公司、安徽管益生新材料科技有限公司、维格斯（上海）流体技术有限公司、苏州宝地管业有限公司、广州美亚股份有限公司、安徽金威管业有限公司、中国建筑设计院有限公司、中国建筑金属结构协会给水排水设备分会、中国建筑装修装饰材料协会、福建创盛建设有限公司、福建省桃城建设工程有限公司、福建九鼎建设集团有限公司。
本标准主要起草人：袁雪峰、赵锂、曹、徐刚、胡国栋、胡大军、沈弦、黄建聪、余张法、汤焕苗、 杨三龙、朱向勇、赵锦添、俞东旭、高胜华、韦胜利、林育芳、王玉红、李锦标、刘木火。
本标准所代替标准的历次版本发布情况为：
CJ/T151—2001。
I 最新标准官方首发群：141160466
CJ/T151—2016
最新标准定期更新资源共享有求必应
薄壁不锈钢管
1范围
本标准规定了薄壁不锈钢管（以下简称钢管）的标记与标志、尺寸与偏差、重量、要求、试验方法、检验规则、包装、运输和贮存及订货。
本标准适用于公称压力不大于1.6MPa，公称尺寸不大于DN300，用于输送生活用水（冷水、热水）、 饮用净水、医用气体、压缩空气、惰性气体、燃气、燃油等薄壁不锈钢管设计、制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.16 钢铁及合金化学分析方法 变色酸光度法测定钛量 GB/T223.25 钢铁及合金化学分析方法 去丁二酮重量法测定镍量 GB/T223.28 钢铁及合金化学分析方法a-安息香重量法测定钼量 GB/T223.37 钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金锯含量的测定氯磺酚S分光光度法 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T228.2 金属材料拉伸试验第2部分：高温试验方法 GB/T241 金属管液压试验方法 GB/T 242 金属管扩口试验方法 GB/T 246 金属管压扁试验方法 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T3280一2015不锈钢冷轧钢板和钢带 GB/T4237--2015不锈钢热轧钢板和钢带 GB/T4334—2008 金属和合金的腐蚀不锈钢晶间腐蚀试验方法 GB/T7735—2004 钢管涡流探伤检验方法 GB/T10125—2012人造气氛腐蚀试验盐雾试验 GB/T11170 不锈钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20124 钢铁 氮含量的测定惰性气体熔融热导法（常规方法）
1 CJ/T 151—2016
3标记
3.1标记方法
产品标记由产品代号、管子外径与壁厚、材料牌号或代号、用途和标准编号组成。
口 口 口 广 CJ/T151—2016
饮用水（Y）或燃气代号（R），其他用途可省略材料牌号或代号管子外径×壁厚产品代号（钢管Ⅱ）
3.2 标记示例
公称尺寸为DN25、管子外径为28.6mm、壁厚为1.0mm、材料为022Cr17Ni12Mo2，应用于燃气的钢管的标记为：钢管（Ⅱ）28.6X1.0022Cr17Ni12Mo2（或S31603)-（R）CJ/T151—2016。
4尺寸与偏差
4.1 钢管的尺寸与偏差应符合表1的规定。
表1 钢管的基本尺寸
单位为毫米
I系列
Ⅱ系列
Ⅲ系列
公称尺寸 DN
外径D 15.0±0.10 0.8±0.08
外径D
壁厚S
外径D 12.7±0.10 0.6±0.06
壁厚S
壁厚S
12 15 20 25 32 40 50 60 65 80 100
S
1.0±0.10 15.9±0.10 0.8±0.08 16.0±0.10 0.8±0.08
18.0±0.10 22.0±0,11 28.0±0.14 35.0±0.17 42.0±0.21 1.5±0.15 42.7±0.21 1.2±0.12 40.0±0.21 1.2±0.12 54.0±0.26
22,2±0.11 28.6±0.14 34.0±0.17
20.0±0.11 25.4±0.14 32.0±0.17
1.2±0.12
1.0±0.10
1.0±0.10
48.6±0.26
50.8±0.26
60.3±0.32 63.5±0.32 76.1±0.38 88.9±0.44 101.6±0.51 108.0±0.54 133.0±0.99 159.0±1.19 219.0±1.64 3.0±0.30
一一
1.5±0.15
- 一一
一 1
一
2.0±0.20
一
-
125 150 200
-
-
2.5±0.30
1
2 CJ/T151—2016
表1(续)
单位为毫米
I系列
Ⅱ系列
公称尺寸 DN
Ⅲ系列
外径D 273.0±2.05 325.0±2.44
壁厚S 4.0±0.30
壁厚S
外径D
外径D
壁厚S
250 300 钢管长度为定尺长度，一般为3000mm6000mm，根据需方要求，供需双方协议，也可提供其他
-
-
4.2
定尺长度，其允许偏差为士10mm。
钢管的弯曲度应不大于2mm/m。 钢管的两端应锯切平整并与钢管轴线垂直，钢管端部的切斜应符合表2的规定。
4.3 4.4
表2钢管端部的切斜
单位为毫米
钢管外径尺寸
切斜 ≤1.5 ≤2.5 ≤3.5
≤50 >50~100 >100~300
5
重量
钢管按理论重量交货，亦可按实际重量交货。按理论重量交货时，理论重量按式（1)计算。
W= S(D-S)p
(1)
1 000
式中： W 钢管的理论重量，单位为千克每米（kg/m）；
圆周率，取3.1416；钢管的公称壁厚，单位为毫米（mm）；
元 S D 钢管的公称外径，单位为毫米（mm）；
钢的密度，单位为千克每立方分米（kg/dm"），各牌号钢的密度见表3。
p
表3钢的密度和理论重量计算公式
统一数字代号 S30408 S30403 S31608 S31603 S11972
牌号 06Cr19Ni10 022Cr19Ni10 06Cr17Ni12Mo2 022Cr17Ni12Mo2 019Cr19Mo2NbTi
换算后的式(1) W=0.02491S(D-S) W=0.02482S(DS) W=0.02513S(D-S) W=0.02435S(D-S)
密度/（kg/dm）
7.93 7.90 8.00 7.77
3
