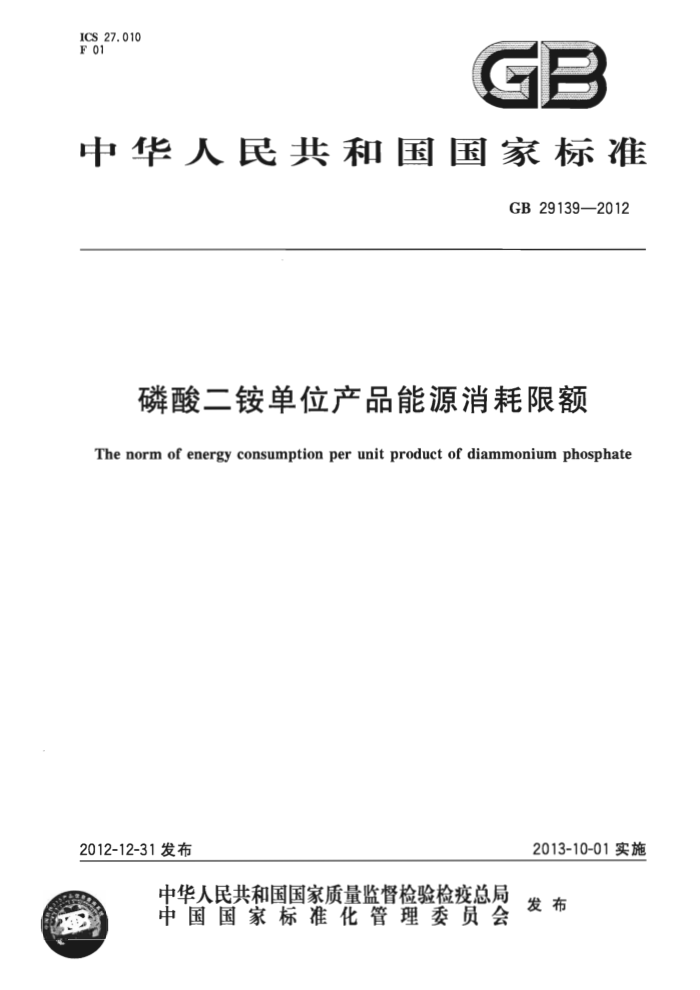

ICS 27.010 F 01
GB
中华人民共和国国家标准
GB29139—2012
磷酸二铵单位产品能源消耗限额
Thenormof energyconsumptionperunitproductofdiammoniumphosphate
2013-10-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
2 GB29139—2012
前言
本标准4.1和4.2为强制性的，其余为推荐性的。 本标准按照GB/T1.1一2009给出的规则起草。 本标准由国家发展和改革委员会、工业和信息化部提出。 本标准由全国能源基础与管理标准化技术委员会（SAC/TC20）、中国石油和化学工业联合会
归口。
本标准起草单位：中国磷肥工业协会、中国石油和化学工业联合会。 本标准主要起草人：武希彦、修学峰、叶学东、陈玉如、黄文雄、孙伟善、李永亮、隗志安、张应虎、
陶俊法、王国维、盛勇、杨文元、应健康、喻军、王文富、蒲中云。
I GB 29139--2012
磷酸二铵单位产品能源消耗限额
1范围
本标准规定了生产固体磷酸二铵肥料单位产品的能源消耗（简称能耗）限额的技术要求、计算方法、
节能管理与措施。
本标准适用于以硫酸、磷矿、氨为原料，采用二水法、半水法、半水-二水法工艺生产磷酸，及采用传统法、料浆法工艺生产磷酸二铵的企业进行能耗的计算、控制与考核，以及新建项目的能耗控制。
本标准不适用于用外购商品磷酸生产的磷酸二铵；也不适用于以磷酸一铵为原料生产的磷酸二铵
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T2589综合能耗计算通则 GB/T3484企业能量平衡通则 GB10205磷酸一铵、磷酸二铵 GB/T12497三相异步电动机经济运行 GB/T13462电力变压器经济运行 GB/T13466 交流电气传动风机（泵类、空气压缩机）系统经济运行通则 GB17167用能单位能源计量器具配备和管理通则 GB/T17954工业锅炉经济运行
3术语和定义
下列术语及定义适用于本文件。
3. 1
传统法磷酸二铵生产工艺DAPproductionprocessoftraditionalmethod 先将湿法生产的稀磷酸浓缩到含P2Os48%以上为原料，在预中和槽、管式反应器或加压反应器中
进行氨化；所得氨化料浆再进行造粒、干燥制粒状磷酸二铵，或喷雾干燥制粉状磷酸二铵。 3. 2
料浆法磷酸二铵生产工艺DAPproductionprocessofslurrymethod 直接用湿法生产的稀磷酸为原料，在中和槽或快速氨化蒸发器中进行氨化，再将中和料浆蒸发浓
缩，以降低含水量，经喷浆造粒干燥制粒状磷酸二铵，或喷雾干燥、流化造粒干燥制粉状磷酸二铵。该工艺适用于以中低品位磷矿为原料的生产。 3. 3
磷酸生产系统 the production system of phosphoric acid 从磷矿石经计量进人原料库或选矿装置输送来的矿浆（粉）经计量进人储罐（料仓）开始，到磷石育
1 GB29139—2012
进人渣场的出口、磷酸储罐输送泵出口为止的包括磨矿、萃取、过滤、磷酸浓缩（传统法）、尾气洗涤以及成品酸贮存输送等组成完整的工艺过程和设备。 3. 4
磷酸二铵生产系统theproductionsystemofdiammoniumphosphate 从液氨进人罐区、磷酸储罐出口阀门开始，到成品库（含产品包装、贮运以及成品库用能）为止的包
括中和、料浆浓缩（料浆法）、造粒干燥、尾气除尘、气体洗涤、成品冷却包装储运等组成完整的工艺过程和设备。 3.5
辅助生产系统theproductionassistantsystem 为生产系统工艺装置配置的工艺过程、设施和设备，其中包括动力、供电、机修、供水、供气、采暖、制
冷、仪表、磷石膏输送和厂内原料场地设施以及安全、环保装置。 3.6
附属生产系统theProductionaccessorysystem 为生产系统配置的生产指挥系统（厂部)和厂区内为生产服务的部门和单位，其中包括办公室、操作
室、休息室、更衣室、洗浴室、中控分析、成品检验、修旧利废、滤布清理回收等设施。 3.7
磷酸生产界区theproductionareaofphosphoricacid 从磷矿石、硫酸、电力、蒸汽等原材料和能源经计量进人工序开始，到磷石膏进人渣场的出口、磷酸
进入磷酸罐区为止的、整个二水法及半水法或半水-二水法生产磷酸产品的全过程。由生产系统、辅助生产系统和附属生产系统设施三部分组成。 3.8
磷酸二铵生产界区theproductionareaofdiammoniumphosphate 从磷酸、液氨、电力、蒸汽等原材料和能源经计量进人工序开始，到成品磷酸二铵包装计量人库为止
的、整个传统法或料浆法生产磷酸二铵产品的过程。由生产系统工艺装置、辅助生产系统和附属生产系统设施三部分组成。 3. 9
磷酸二铵产品能源消耗总量thecomprehensiveenergyconsumptionofdiammoniumphosphate 报告期内磷酸二铵（含磷酸）生产全部过程中的能源消耗总量。包括生产系统以及按规定分摊到该
产品中的辅助生产系统和附属生产系统的各种能源消耗量和损失量，不包括基建、技改等项目消耗的、 生产界区内回收利用的和向外输出的能源量。 3. 10
磷酸二铵单位产品综合能耗thecomprehensiveenergyconsumptionforperproductofdiammonium phosphate
用折100%P2Os磷酸二铵单位产品产量表示的综合能耗，包括直接消耗的能源量，以及分摊到该产品的辅助生产系统、附属生产系统的能耗量和体系内的能耗损失量。单位为kgce/t。
4技术要求
4.1现有磷酸二铵装置单位产品能耗限定值
现有磷酸二铵装置单位产品能耗限定值应符合表1要求。
2 GB29139—2012
表13 现有磷酸二铵装置单位产品能耗限定值
单位产品综合能耗
生产工艺传统法料浆祛
产品类型
kgce/t ≤325 ≤260
粒状粒状
新建磷酸二铵装置单位产品能耗准入值新建磷酸二铵装置单位产品能耗准人值应符合表2要求。
4.2
表2新建磷酸二铵装置单位产品能耗准入值
单位产品综合能耗
生产工艺传统法料浆法
产品类型粒状粒状
kgce/t ≤305 ≤220
4.3磷酸二铵装置单位产品能耗先进值
磷酸二铵装置单位产品能耗先进值应符合表3要求。
表3磷酸二铵装置单位产品能耗先进值
单位产品综合能耗
生产工艺传统法料浆法
产品类型粒状粒状
kgce/t ≤280 《208
5计算方法
5.1能耗统计范围 5.1.1磷酸二铵产品能源消耗量应包括磷酸和磷酸二铵生产界区内实际消耗的一次能源量和二次能源量，以及未包括在磷酸和磷酸二铵生产界区内按消耗比例法或产值分配法分摊到磷酸二铵产品中的辅助生产系统、附属生产系统的能源消耗量和损失量。不包括基建、技改等项目建设消耗的能源和生产界区外的生活用能。耗能工质（如水、氧气、压缩空气等），不论是外购的还是自产的均不统计在能源消耗量中；但在生产中使用耗能工质所消耗的能源，应统计在能源消耗量中。 5.1.2回收利用磷酸及磷酸二铵生产界区内产生的余热、余能及化学反应热，不计人能源消耗量中。 供界区外装置回收利用的，应按其实际回收的能量从本界区内能耗中扣除。 5.1.3磷酸和磷酸二铵生产所必须的安全、环保措施消耗的能量，应计人磷酸二铵能耗。 5.1.4大修、库损及不合格产品等消耗的能量，应按月分摊。 5.1.5能源消耗量的统计、核算应包括各个生产环节和系统，既不应重复，又不应漏计。
3 GB29139—2012
5.1.6各种能源的热值应折合为统一的计量单位千克标准煤。各种能源的热值应以企业在报告期内实测的热值为准。没有实测条件的，采用附录A、附录B中有关能源折标准煤参考系数。 5.2磷酸二铵单位产品综合能耗计算 5.2.1综合能耗的计算
应符合GB/T2589综合能耗计算通则中的规定。 5.2.2磷酸二铵产品产量计算
在报告期内以传统法或料浆法生产并经厂级质量部门检验（含复检）符合GB10205中质量要求的产品产量。产品产量以折100%P2Os计。按式（1)计算：
SNY
M=
(1)
台
式中： M 报告期内磷酸二铵产量（折100%PzOs），单位为吨（t)； N：—报告期内生产各种等级品的实物量，单位为吨（t)； Y：—报告期内生产各种等级品中P2Os的实测含量，以%表示； n报告期内生产各种等级品的批数。
5.2.3磷酸二铵产品综合能耗计算公式
报告期内磷酸和磷酸二铵生产界区内消耗的能源数量，包括摊人的辅助、附属系统能源消耗量和能源损失量。按式（2)计算：
*1
4
E=(E ×k,)-) (E,×k)+(E,×k,)- (E,×k。) ......(2)
R
a
pi
式中： E-—磷酸及磷酸二铵产品生产消耗的能源数量，单位为千克标准煤（kgce）； E, - 磷酸生产过程中输入的第i种能源实物量，单位为千克（kg）； k;- 磷酸生产过程中输人的第i种能源的折标准煤系数，单位为千克标准煤每千克(kgce/kg)； ni 磷酸生产过程中输入的能源种类数量； m; 磷酸生产过程中输出的能源种类数量； E; 磷酸生产过程中输出的第i种能源实物量，单位为千克（kg）； k, - 磷酸生产过程中输出的第i种能源的折标准煤系数，单位为千克标准煤每千克（kgce/kg）； E 磷酸二铵生产过程中输人的第p种能源实物量，单位为千克（kg）； kp- 磷酸二铵生产过程中输人的第p种能源的折标准煤系数，单位为千克标准煤每千克(kgce/kg)； nz- 磷酸二铵生产过程中输人的能源种类数量； m2- 磷酸二铵生产过程中输出的能源种类数量； E— 磷酸二铵生产过程中输出的第q种能源实物量，单位为干克（kg）； k。- 磷酸二铵生产过程中输出的第q种能源的折标准煤系数，单位为千克标准煤每千克（kgce/kg）。
5.2.4磷酸二铵单位产品综合能耗计算
在生产界区内，以磷酸二铵单位产品产量所表示的综合能耗量。按式（3)计算：
E
e=M
*(3)
4 GB291392012
式中： e一—磷酸二铵单位产品综合能耗，单位为千克标准煤每吨（kgce/t)； E一报告期内生产磷酸及磷酸二铵所耗用的综合能耗之和，单位为千克标准煤（kgce)； M一—报告期内磷酸二铵产量（折100%P.Os），单位为吨（t)。
6节能管理与措施
6.1节能基础管理 6.1.1企业应建立健全能源管理组织机构，对节能工作进行组织、管理、监督、考核和评价。 6.1.2企业应制定行之有效的节能制度和措施，强化责任制，建立健全节能责任考核体系。 6.1.3企业应根据GB17167的要求建立能源计量管理制度并配备和用好能源计量器具和仪器仪表：使计量设备处于良好状态；对基础数据进行有效的检测、度量和计算，确保能源基础数据的准确性和完整性。 6.1.4企业应按照GB/T3484的规定，科学、有效的开展能源统计工作，确保能源统计数据的准确性与及时性，做好能源消费和利用状况的统计分析，定期发布，并做好能源统计资料的管理与归档工作。 6.1.5企业应积极开展能效对标管理工作，与国际国内同行业先进企业能效指标进行对比，确定标杆，通过管理和技术创新，达到标杆或更高能效水平，不断提高能源利用效率。 6.2节能技术管理 6.2.1经济运行
企业应使生产设备达到经济运行的状态，对电动机的经济运行管理应符合GB/T12497的规定；对风机、泵类和空气压缩机的经济运行管理应符合GB/T13466的规定；对电力变压器的经济运行管理应符合GB/T13462的规定；对工业锅炉的经济运行管理应符合GB/T17954的规定。
企业应加强设备的检修、维护工作，提高设备的负荷率，使其长周期运行；应使生产转动设备合理匹
配，经济运行；应按照合理用能的原则，对各种热能科学使用，梯级利用；对余热和余压，加强回收和利用；对各种带热（冷）设备和管网应加强维护管理，防止跑、冒、滴、漏的现象发生。 6.2.2节能技术 6.2.2.1开发利用高效节能的新技术、新工艺、新设备。 6.2.2.2推进清洁生产，提高资源利用效率，减少污染物排放量。 6.2.2.3加强磷酸萃取工艺管理，研发新技术，不断提高磷的回收率。 6.2.2.4开发利用先进高效率的蒸发、浓缩技术和设备，降低蒸汽消耗。加强浓缩工序的余热再利用，提高能源利用效率。 6.2.2.5企业应提高照明系统的能效，电光源及镇流器应选用能效值达到相关能效标准的产品。
6.3监督与考核
企业应建立能耗测试、能耗统计、能源平衡和能耗考核结果的文件档案，并对文件进行受控管理。
5
