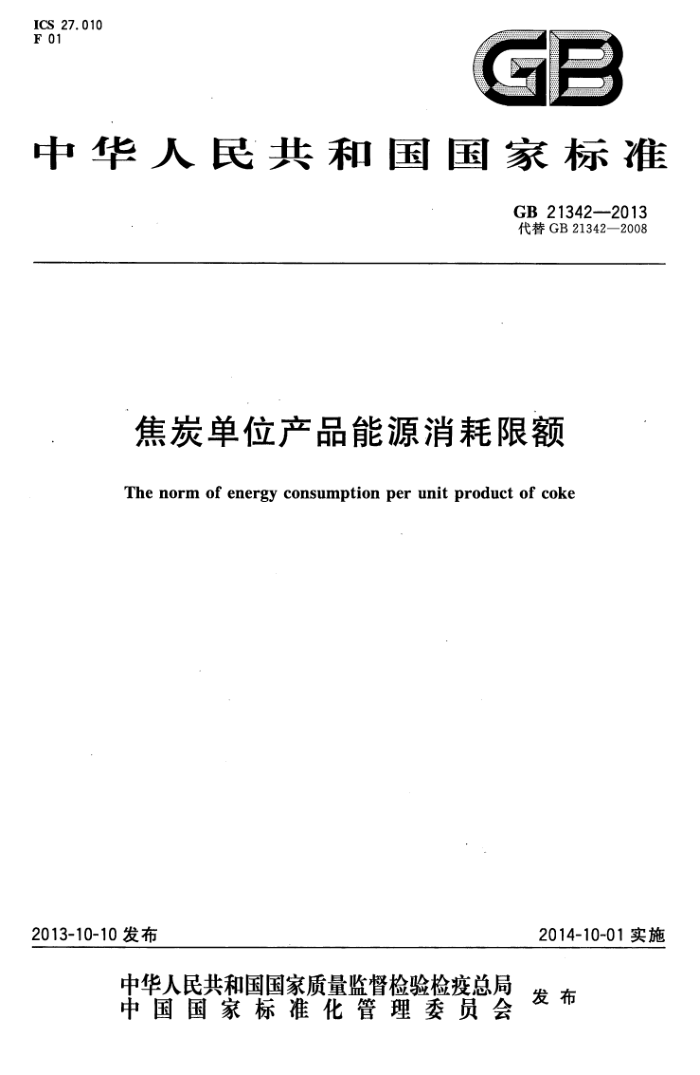

ICS 27.010 F 01
GB
中华人民共和国国家标准
GB213422013 代替GB21342—2008
焦炭单位产品能源消耗限额
The norm of energy consumption per unit product of coke
2014-10-01实施
2013-10-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB21342—2013
前 言
本标准的4.1和4.2为强制性的，其余为推荐性的。 本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB21342—2008《焦炭单位产品能源消耗限额》。与GB21342—2008相比，除编辑性
修改外，主要技术变化如下：
电力当量值折算系数下的限定值和准人值改为强制性条款，并修订指标值；取消电力等价值折算系数下的限定值和准人值，保留电力等价值折算系数下的先进值，并修订指标值；明确了焦炭单位产品能耗统计范围；补充了统计范围中煤气回收与净化工段缺项时的能耗处理原则；补充了焦炉炉龄校正系数及校正值；提出了能源及主要耗能工质的折算系数取值原则，并修订了相应的推荐值；将“6节能管理与措施”的内容修订为“6节能措施”。
本标准由国家发展和改革委员会资源节约与环境保护司、工业和信息化部节能与综合利用司提出。 本标准由全国能源基础与管理标准化技术委员会（SAC/TC20）、中国钢铁工业协会归口。 本标准起草单位：钢铁研究总院、中国钢铁工业协会、中国炼焦行业协会。 本标准主要起草人：郦秀萍、张春霞、上官方钦、陈丽云、郑文华、黄金干、闫振武、黄导、杨文彪。
- GB21342—2013
焦炭单位产品能源消耗限额
1范围
本标准规定了焦炭单位产品能源消耗（能源消耗以下简称能耗）限额的限定值、准人值和先进值的技术要求、统计范围和计算方法及节能措施。
本标准适用于钢铁企业和独立焦化厂焦炭单位产品能耗的计算、评价以及新建设备的能耗控制。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12723单位产品能源消耗限额编制通则 GB17167用能单位能源计量器具配备和管理通则
3术语和定义
GB/T12723中界定的以及下列术语和定义适用于本文件。
3. 1
焦化工序cokingprocess 包括炼焦生产及煤气洗涤净化和焦化产品回收，是能源加工转换工序，产品为焦炭、焦炉煤气、粗
苯、煤焦油等。 3. 2
焦炭单位产品能源消耗theenergyconsumptionperunitproductofcoke 报告期内，焦化工序生产一吨焦炭（全焦干基），扣除焦化产品和回收能源量后实际消耗的各种能源
总量。 3.3
备煤工段coalpreparation 包括贮煤、配煤、粉碎、煤调湿及系统除尘和煤场损耗等。
3. 4
炼焦工段cokeoven 包括炼焦、熄焦和熄焦锅炉、筛运焦、装煤除尘、出焦除尘、熄焦除尘和筛运焦除尘等。
3.5
煤气回收与净化工段 COGcleaningandrecovery 包括冷凝鼓风、煤气洗涤净化、煤焦油回收、氨回收、苯回收、脱硫脱氰、脱硫废液提盐、净煤气回收
和焦化酚氰污水处理等。
4技术要求
4.1焦炭单位产品能耗限定值
现有钢铁企业和独立焦化厂的焦炭单位产品能耗限定值应符合表1的要求。
1 GB21342—2013
表1现有钢铁企业和独立焦化厂的焦炭单位产品能耗限定值
焦炭生产方式顶装焦炉捣固焦炉
焦炭单位产品能耗限定值/(kgce/t)
≤150 ≤155
注：电力折算系数取0.1229kgce/(kW·h）。
4.2焦炭单位产品能耗准入值
新建或改扩建焦炭生产设备，焦炭单位产品能耗准人值应符合表2的要求。
表2新建或改扩建焦炭生产设备的焦炭单位产品能耗准入值
焦炭单位产品能耗准人值/(kgce/t)
焦炭生产方式顶装焦炉捣固焦炉
≤122 ≤127
注：电力折算系数取0.1229kgce/(kW·h)。
4.3焦炭单位产品能耗先进值
当电力折算系数取当量值[0.1229kgce/(kW·h)］时，焦炭生产企业（工序），应通过节能技术改造和加强节能管理，力争使焦炭单位产品能耗达到先进值，其值为焦炭单位产品能耗不大于115kgce/t。 4.4干熄焦蒸汽回收量先进值
干熄焦蒸汽回收量是指每生产单位合格焦炭利用干熄焦装置回收的蒸汽量，应不小于60kgce/t 4.5电力等价值折算系数时的焦炭单位产品能耗先进值
在电力折算系数取等价值［o.342kgce/（kW·h)］时，焦炭单位产品能耗先进值不大于 125kgce/t。
5统计范围和计算方法
5.1能耗统计范围及能源折算系数取值原则 5.1.1统计范围
焦炭单位产品能耗的统计范围包括生产系统（备煤工段、炼焦工段和煤气回收与净化工段等）和辅助生产系统（生产管理及调度指挥系统和机修、化验、计量、环保等）消耗的总能源量扣除工序回收的能源量。不包括洗煤、焦油深加工、苯精制、焦炉煤气资源化利用以及附属生产系统（食堂、保健站、休息室等)所消耗的能源量。
对于煤气回收与净化工段属于另一法人、其能耗未计入焦化工序能耗的，增加25kgce/t。 2 GB21342—2013
5.1.2能源及主要耗能工质折算系数取值原则 5.1.2.1能源折算系数取值原则
能源折算系数应以企业在报告期内实测的各种能源的热值为基准，转换为标准单位（kJ或kgce，其中1kgce=7000kcal=29307.6kJ）。未实测的和没有实测条件的，参见附录A中提供的各种能源折算系数推荐值。 5.1.2.2主要耗能工质的折算系数取值原则 5.1.2.2.1实测耗能工质生产转换系统消耗的实物量。电力折算系数取当量值时，实物量以电力当量值折算系数转换得到耗能工质当量值折算系数；电力折算系数取等价值时，实物量以电力等价值折算系数转换得到耗能工质等价值折算系数。 5.1.2.2.2未实测的和没有实测条件的，参见附录B中提供的主要耗能工质的折算系数推荐值。 5.2计算方法 5.2.1焦炭单位产品能耗计算见式(1)：
Eyr y + eix - eit - eif - eyr
(1)
PrT
式中： Er 焦炭单位产品能耗，单位为千克标准煤每吨（kgce/t)；
原料煤消耗量，单位为千克标准煤（kgce）；加工能耗量，是指焦化生产所用煤气（焦炉煤气、高炉煤气、转炉煤气）、水、电、蒸汽、压缩空气及氮气等耗能工质，单位为于克标准煤（kgce)；炼焦产品回收量，是指焦炭产品.回收的总量，单位为千克标准煤（kgce）；焦化产品回收量，是指焦炉煤气、粗焦油、粗苯等焦化产品回收的总量，单位为千克标准煤 (kgce); 余热回收量，干熄焦、焦炉荒煤气显热以回收的蒸汽量折标准煤计，焦炉烟道气余热、初冷器余热以实际回收量折标准煤计，单位为千克标准煤（kgce）；
eyl eig
ejt eif
eyr
PJT- 焦炭产量，为干全焦，单位为吨（t）。 5.2.2焦炉炉龄校正系数及校正值：焦炉炉龄系数，炉龄小于或等于15年，校正系数为1.0，即E/1.0；炉龄大于15年、小于或等于25年，校正系数为0.98，即Et/0.98；炉龄大于25年，校正系数为0.96，即 Er/0.96。
6节能措施
6.1管理节能措施 6.1.1建立能源管理体系，定期实施能源诊断。 6.1.2建立焦化工序用能责任制，制定用能计划和能耗考核办法，定期进行考核。 6.1.3建立和健全焦化工序用能统计制度，建立相应的用能台账。 6.1.4根据GB17167的要求配备能源计量器具并建立能源计量管理制度。 6.1.5＇合理组织生产，严格执行热工制度，提高耗能设备的运行水平，提高焦炉的热效率，做好余热回收利用工作。 GB21342+-2013
6.2技术节能措施 6.2.1新建或改扩建焦炉要大型化，符合产业政策要求，需同步配套建设干熄焦装置（推荐高温高压干熄焦技术）并配套建设相应除尘装置；焦炉煤气应全部回收利用。 6.2.2完善余热余能利用措施，如入炉煤调湿技术、煤气初冷器余热制冷/采暖技术、焦炉烟道气余热利用技术等。 6.2.3提高焦炉自动化操作水平，提高焦炉热效率，降低能耗。 6.2.4关注节能新技术、新方法，如焦炉荒煤气显热回收技术、煤气资源化利用等。 6.3结构节能措施 6.3.1优化配煤工艺结构，实施经济配煤，尽量减少优质主焦煤用量。 6.3.2 理顺焦炉煤气回收与净化流程的温度梯度，实现工艺结构优化节能。 6.3.3 优化能源结构，采用高炉煤气加热、导热油再沸器、负压蒸馏等技术，大幅减少能源消耗。
