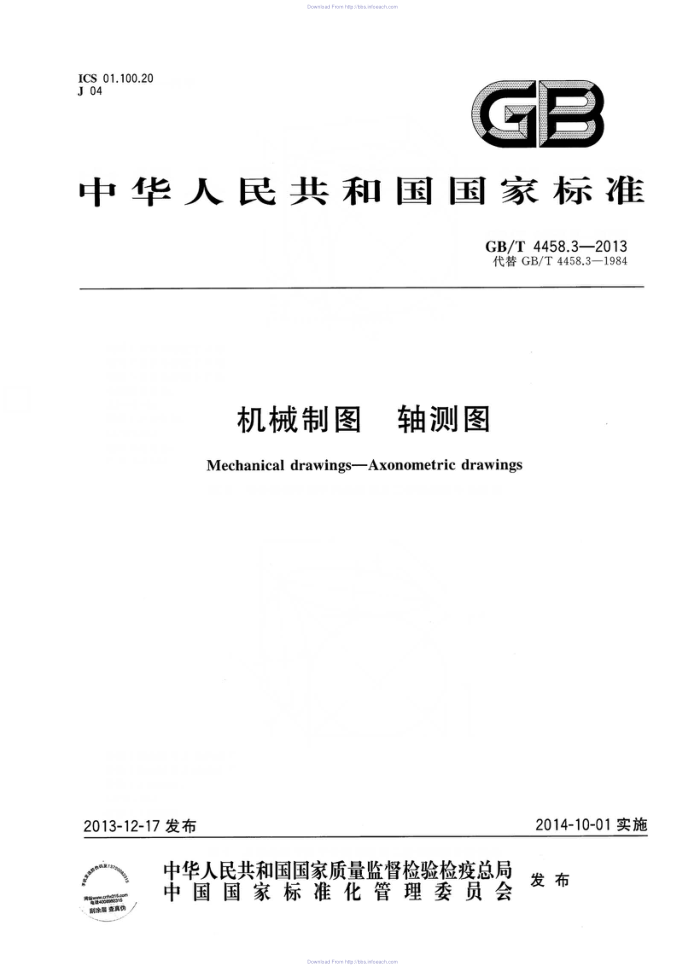

中华人民共和国国家标准
GB/T4458.3—2013 代替GB/T4458.3—1984
机械制图 轴测图
Mechanical drawings-Axonometric drawings
2014-10-01实施
2013-12-17发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
whateo
层查真伪 GB/T4458.3—2013
目 次
前言
范围 2 规范性引用文件
1
术语和定义一般规定
4
5 画法
尺寸注法管路系统轴测图的表示法·
X
6 1
10
附录A（资料性附录） 轴测分解图
11
I o
GB/T4458.3—2013
前言
本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4458.3—1984《机械制图 轴测图》。 本部分与GB/T4458.3一1984相比主要技术变化如下：
增加了“范围”“规范性引用文件”“术语和定义”，并添加了相关内容；为标准中的图例增加了相应的图名；增加了4.3“三维图样的要求”；增加了第7章“管路系统轴测图的表示法”；删除了附录A。
-
-
-
本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。 本部分起草单位：中机生产力促进中心、合肥凯邦电机有限公司、中国电子科技集团公司第三十八
研究所、北京科新纪元信息技术有限公司、安徽红桥金属制造有限公司、大连海事大学、合肥工业大学、 江苏理工学院。
本部分主要起草人：杨东拜、张小军、李荣、张祥祥、程五四、陈兴玉、陈帝江、刘静、余昌国、金陈义李克顺、李岱松、张红旗、高宏伟、邹玉堂、李学京、王槐德
本部分所代替标准的历次版本发布情况为：
GB/T 4458.3—1984。
IⅡ GB/T4458.3—2013
机械制图 轴测图
1范围
GB/T4458的本部分规定了三种常用的轴测图的绘制方法。 本部分适用于手工及计算机绘制轴测图；也适用于三维模型投影工程图。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4457.4机械制图 图样画法图线 GB/T6567.5技术制图 管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法 GB/T14692技术制图投影法 GB/T16948 技术产品文件词汇投影法术语 GB/T26099.4 机械产品三维建模通用规则 第4部分：模型投影工程图
3术语和定义
下列术语和定义适用于本文件。
3.1
轴测图 日axonometricdrawings 将物体连同其参考直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投
影面上所得到的图形， 3.2
轴间角 axesangle 轴测图中两轴测轴之间的夹角。
3.3
轴向伸缩系数 coefficientof axial deformation 轴测轴上的单位长度与相应投影轴上的单位长度的比值。OX、OY、OZ轴上的伸缩系数分别用p、
q和r简化表示。
4一般规定
4.1理论上轴测图可以有无数种，但从作图简便等因素考虑，一般采用下列3种： 4.1.1正等轴测图，简称正等测（如图1）。
1 GB/T 4458.3—2013
立方体
轴测轴的位置
120
1O
p=q=r=l 图1正等轴测图
4.1.2正二等轴测图，简称正二测（如图2）。
立方体
轴测轴的位置
90
54
p=r=l q=1/2
图2 正二等轴测图
4.1.3斜二等轴测图，简称斜二测（如图3）。
立方体
轴测轴的位置
2
90°
pr=ri=1 q1=1/2
图3斜二等轴测图 GB/T4458.3—2013
必要时允许采用其他轴测图。 4.2轴测图的轴间角和轴向伸缩系数
绘制正等测、正二测轴测图时，其轴间角和轴向伸缩系数（p、9和r)按图1、图2的规定。 绘制斜二测轴测图时，其轴间角和轴向伸缩系数（p1、q1、ri)按图3的规定。
4.3三维图样的要求
三维模型形成三维图样时应按本部分的相关规定绘制和标注。
5画法
5.1轴测图中一般只画出可见部分，必要时才画出其不可见部分， 5.2与各坐标平面平行的圆（如直径为d)在各种轴测图中分别投影为椭圆（只有斜二测中正面投影仍为圆）如图4、图5和图6所示。
椭圆1的长轴垂直于Z轴椭圆2的长轴垂直于X轴椭圆3的长轴垂直于Y轴各圆的长轴： AB~1.22d 各椭圆的短轴： CD~0.7d
图4与各坐标平面平行的圆在正等轴测图中的投影
3 GB/T4458.3—2013
8
椭圆1的长轴垂直于Z轴椭圆2的长轴垂直于X轴椭圆3的长轴垂直于Y轴各圆的长轴： AB~1.06d 椭圆1、2的短轴： CD~0.35d 椭圆3的短轴： C,D,~0.94d
图5与各坐标平面平行的圆在正二等轴测图中的投影
椭圆1的长轴与X轴约成7° 椭圆2的长轴与Z轴约成7° 椭圆1、2的长轴： AB~1.06d 椭圆1、2的短轴： CD~0.33d
图6与各坐标平面平行的圆在斜二等轴测图中的投影
4 GB/T4458.3—2013
5.3表示零件的内部形状时，可假想用剖切平面将零件的一部分剖去。各种轴测图中剖面线应按图7、 图8和图9的规定画出。
在轴测装配图中，可用将面线画成方向相反或不同的间隔的方法来区别相邻的零件（图10）。
图7轴测剖视图(一）
图8 轴测视图（二） ICS 01.100.20 J 04
GE
中华人民共和国国家标准
GB/T4458.3—2013 代替GB/T4458.3—1984
机械制图 轴测图
Mechanical drawings-Axonometric drawings
2014-10-01实施
2013-12-17发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
whateo
层查真伪 GB/T4458.3—2013
目 次
前言
范围 2 规范性引用文件
1
术语和定义一般规定
4
5 画法
尺寸注法管路系统轴测图的表示法·
X
6 1
10
附录A（资料性附录） 轴测分解图
11
I o
GB/T4458.3—2013
前言
本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4458.3—1984《机械制图 轴测图》。 本部分与GB/T4458.3一1984相比主要技术变化如下：
增加了“范围”“规范性引用文件”“术语和定义”，并添加了相关内容；为标准中的图例增加了相应的图名；增加了4.3“三维图样的要求”；增加了第7章“管路系统轴测图的表示法”；删除了附录A。
-
-
-
本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。 本部分起草单位：中机生产力促进中心、合肥凯邦电机有限公司、中国电子科技集团公司第三十八
研究所、北京科新纪元信息技术有限公司、安徽红桥金属制造有限公司、大连海事大学、合肥工业大学、 江苏理工学院。
本部分主要起草人：杨东拜、张小军、李荣、张祥祥、程五四、陈兴玉、陈帝江、刘静、余昌国、金陈义李克顺、李岱松、张红旗、高宏伟、邹玉堂、李学京、王槐德
本部分所代替标准的历次版本发布情况为：
GB/T 4458.3—1984。
IⅡ GB/T4458.3—2013
机械制图 轴测图
1范围
GB/T4458的本部分规定了三种常用的轴测图的绘制方法。 本部分适用于手工及计算机绘制轴测图；也适用于三维模型投影工程图。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4457.4机械制图 图样画法图线 GB/T6567.5技术制图 管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法 GB/T14692技术制图投影法 GB/T16948 技术产品文件词汇投影法术语 GB/T26099.4 机械产品三维建模通用规则 第4部分：模型投影工程图
3术语和定义
下列术语和定义适用于本文件。
3.1
轴测图 日axonometricdrawings 将物体连同其参考直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投
影面上所得到的图形， 3.2
轴间角 axesangle 轴测图中两轴测轴之间的夹角。
3.3
轴向伸缩系数 coefficientof axial deformation 轴测轴上的单位长度与相应投影轴上的单位长度的比值。OX、OY、OZ轴上的伸缩系数分别用p、
q和r简化表示。
4一般规定
4.1理论上轴测图可以有无数种，但从作图简便等因素考虑，一般采用下列3种： 4.1.1正等轴测图，简称正等测（如图1）。
1 GB/T 4458.3—2013
立方体
轴测轴的位置
120
1O
p=q=r=l 图1正等轴测图
4.1.2正二等轴测图，简称正二测（如图2）。
立方体
轴测轴的位置
90
54
p=r=l q=1/2
图2 正二等轴测图
4.1.3斜二等轴测图，简称斜二测（如图3）。
立方体
轴测轴的位置
2
90°
pr=ri=1 q1=1/2
图3斜二等轴测图 GB/T4458.3—2013
必要时允许采用其他轴测图。 4.2轴测图的轴间角和轴向伸缩系数
绘制正等测、正二测轴测图时，其轴间角和轴向伸缩系数（p、9和r)按图1、图2的规定。 绘制斜二测轴测图时，其轴间角和轴向伸缩系数（p1、q1、ri)按图3的规定。
4.3三维图样的要求
三维模型形成三维图样时应按本部分的相关规定绘制和标注。
5画法
5.1轴测图中一般只画出可见部分，必要时才画出其不可见部分， 5.2与各坐标平面平行的圆（如直径为d)在各种轴测图中分别投影为椭圆（只有斜二测中正面投影仍为圆）如图4、图5和图6所示。
椭圆1的长轴垂直于Z轴椭圆2的长轴垂直于X轴椭圆3的长轴垂直于Y轴各圆的长轴： AB~1.22d 各椭圆的短轴： CD~0.7d
图4与各坐标平面平行的圆在正等轴测图中的投影
3 GB/T4458.3—2013
8
椭圆1的长轴垂直于Z轴椭圆2的长轴垂直于X轴椭圆3的长轴垂直于Y轴各圆的长轴： AB~1.06d 椭圆1、2的短轴： CD~0.35d 椭圆3的短轴： C,D,~0.94d
图5与各坐标平面平行的圆在正二等轴测图中的投影
椭圆1的长轴与X轴约成7° 椭圆2的长轴与Z轴约成7° 椭圆1、2的长轴： AB~1.06d 椭圆1、2的短轴： CD~0.33d
图6与各坐标平面平行的圆在斜二等轴测图中的投影
4 GB/T4458.3—2013
5.3表示零件的内部形状时，可假想用剖切平面将零件的一部分剖去。各种轴测图中剖面线应按图7、 图8和图9的规定画出。
在轴测装配图中，可用将面线画成方向相反或不同的间隔的方法来区别相邻的零件（图10）。
图7轴测剖视图(一）
图8 轴测视图（二）
