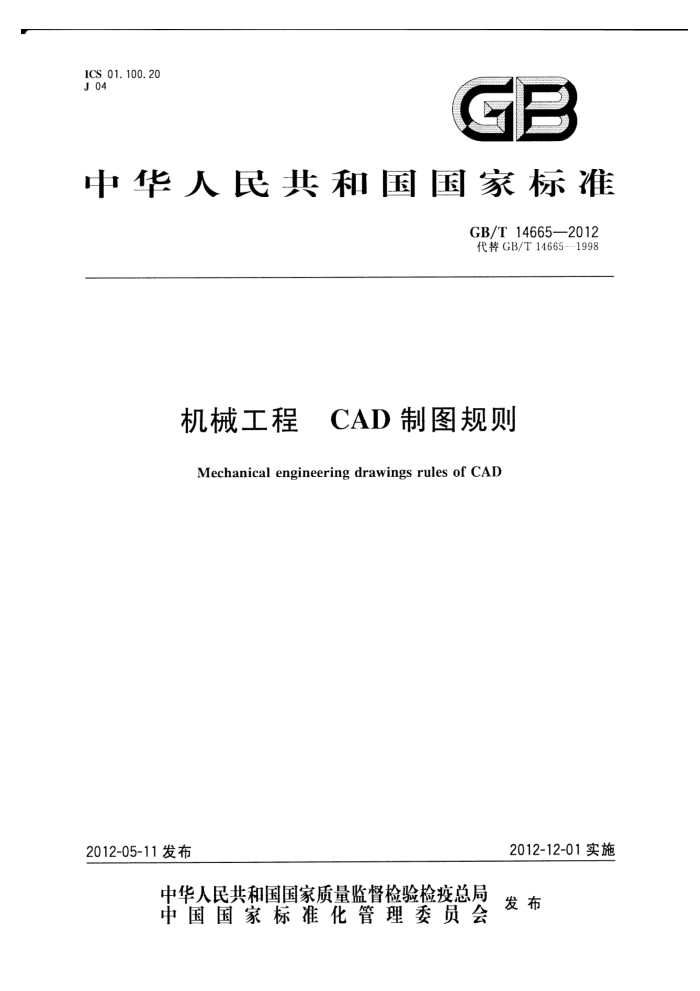

中华人民共和国国家标准
GB/T14665—2012 代替GB/T14665—1998
机械工程 CAD制图规则 Mechanical engineering drawings rules of CAD
2012-12-01实施
2012-05-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T14665—2012
前 #言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替GB/T14665--1998《机械工程 星CAD制图规则"。 本标准与GB/T14665--1998相比主要技术变化如下：
增加了前言；规范性引用文件中删除了GB/T13362.4--1992、GB/T13362.5--1992，增加了GB/T4457.4、 GB/T15834,GB/T18229; 修改了表1中“一般用途”的说明，将“粗实线、粗点画线”改为“粗实线、粗点画线、粗虚线”， “细实线、波浪线、双折线、虚线、细点画线、双点画线”改为“细实线、波浪线、双折线、细虚线、细点画线、细双点画线”；修改了图线在屏幕上的显示颜色（见表2)；修改数字、字母“以斜体输出”为“以正体输出”（见5.1、5.3)；修改了表3中汉字在图幅A0、A1下的高度“5”改为“7”，汉字在图幅A2、A3、A4下的高度 “3.5”改为“5”；增加了种尺寸线的终端形式---圆点（见图12)；修改了6.1的内容为“在图样中一般按实心箭头、开口箭头、空心箭头、斜线、圆点的顺序选用。”；修改了表6中“08”的描述和图例，将“尺寸线，投影连线，尺寸终端与符号细实线”改为“尺寸线，投影连线，尺寸终端与符号细实线，尺寸和公差”；修改了表6中“09”的描述，将“参考圆，包括引出线和终端（如箭头）”改为“参考圆，包括引出线及其终端（如箭头）”。
-
本标准由全国技术产品文件标准化技术委员会(SAC/TC146)提出并归口。 本标准起草单位：中机生产力促进中心、安徽宝龙环保科技有限公司、波顿（合肥）传动有限公司、万
向钱潮股份有限公司、大连海事大学、陕西省产品质量监督检验所。
本标准主要起草人：杨东拜、胡峰、薛明、邱宝象、邹玉堂、王兵部、杜光宇、韩震宇、舒伟才。 本标准所代替标准的历次版本发布情况为：
GB/T14665—1993,GB/T14665-1998。
1 GB/T14665—2012
机械工程 CAD制图规则
1范围
本标准规定了机械工程中用计算机辅助设计(以下简称CAD)时的制图规则。 本标准适用于在计算机及其外围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
本标准是GB/T18229在机械CAD制图中的补充。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T4457.4 机械制图图样画法图线 GB/T4458.4机械制图尺寸注法 GB/T 15834 标点符号用法 GB/T17450 技术制图图线 GB/T18229 CAD工程制图规则
3基本原则
3.1凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。 3.2在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。在完整、清
晰、准确地表达机件各部分形状的前提下，力求制图简便。 3.3用CAD绘制机械图样时，尽量采用CAD新技术。 4图线
在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450和 GB/T4457.4中的规定。 4.1图线组别
为了便于机械工程的CAD制图，将GB/T4457.4中规定的线型分为5组，见表1。
表 1
分 组
一般用途
组别 1 2 3 线宽 2. 0 1. 4 1. 0 0. 7 0.5 mm 1. 0 0. 7 0. 5 0. 35 0. 25 细实线、波浪线、双折线、细虚线、细点画线、细双点画线
A
5
粗实线、粗点画线、粗虚线
1 GB/T146652012
4.2图线的结构 4.2.1双折线 4.2.1.1双折线的尺寸和表示见图1、图2、图3。
(7. 5)
0
图2
图3 GB/T14665-2012
4.2.1.2计算双折线各部分尺寸的公式
双折线的完整长度：l;=l。十10d 在一条双折线内Z形的数目：n= 两个Z形之间的线段长度：12- L1 7.5d 在双折线两端的线段长：当有两个或多个Z形时：13- 当只有一个Z形时：13= l, —7.5d
8+1(一般圆整,L;<40时,n=1)
7
2
l。≤10d，Z形的配置如图3所示。 4.2.1.3举例
lo125,d=0.25 l,125+2.5127.5
127.5
+1=2.594(圆整为3)
n2
80
12 _127.5 (7.5×0.25)=40.625 4= 40.625 20.313
2
4.2.2虚线 4.2.2.1 虚线的尺寸和表示见图4、图5。
(1)
-
3d
I,
说明：图中(1)为线的分段长度。
图4
图5
3 GB/T14665—2012
4.2.2.2计算虚线各部分尺寸的公式
虚线的全长：1，=1。 在一条虚线内画数目：n= lo-12d, （一般圆整）
15d
画的长度：12= l;-3dn
n+1
虚线的最小长度l1mim=Lomi=27d（2条画12d，1个间隔3d）如果在画虚线时长度小于L；=27d，可以采用将各部分尺寸放大的形式。
4.2.2.3举例
l=125,d=0.35
125-4.2
=23.01（因整为23）
n=
5.25 125—24.15
L2=
4.20
24
允许按固定的画（12d)画线，此时线的一端可能是较短或较长的画。 4.2.3点画线 4.2.3.1点面线的尺寸和表示见图6.图7
说明：图中（1)为线的分段长度。
图6
12
12
图7 GB/T146652012
4.2.3.2计算点画线各部分尺寸的公式
点画线的全长：l,=l。十24d（在可见轮廊的两端线条要延伸出来）在点画线全长内点画线段的数目：n= l,-24d （一般圆整）
30.5d
长画的长度：l5=-6.5dn
n+1
点画线的最小长度：1mm=54.5d 4.2.3.3举例
l=125,d=0.25 =125+6=131
131-26 =16393（圆整为16）
n=
4=13126 7.625
6.176
17
点画线小 . -54 4.2.4双点画线 4.2.4.1 双点画线的尺寸和表示见图8、图：
电e
(1)
说明：图中(1)为线的分段长度。
图8
图9 GB/T14665—2012
4.2.4.2计算双点画线各部分尺寸的公式
双点画线的长度：1=l。 一条双点画线内双点画线段的数目：n= —24d （一般圆整）
34d
长画的长度：l;=午-10dn
n+1
双点画线的最小长度：11min=58d 4.2.4.3举例
lo=128,d=0.35,号 = 1. 5 l128—3=125 n=1258:14=9. 798(圆整为 10)
2
11. 9
12535 ±8.182 11
l, =
4.3重合图线的优先顺序
当两个以上不同类型的图线重合时，应遵守以下的优先顺序：（1）可见轮廓线和棱线（粗实线）；（2）不可见轮廓线和棱线（细虚线）；（3）剖切线（细点画线）；（4）轴线和对称中心线（细点画线）；（5）假想轮廊线（细双点画线）；（6）尺寸界线和分界线（细实线）。
4.4非连续线的画法 4.4.1相交线
图线应尽量相交在画上。绘制圆时，可画出圆心符号，见图10。
b)
a)
图10
4.4.2 接触与连接线和转弯线的画法
图线在接触与连接或转弯时应尽可能在画上相连，见图11。
