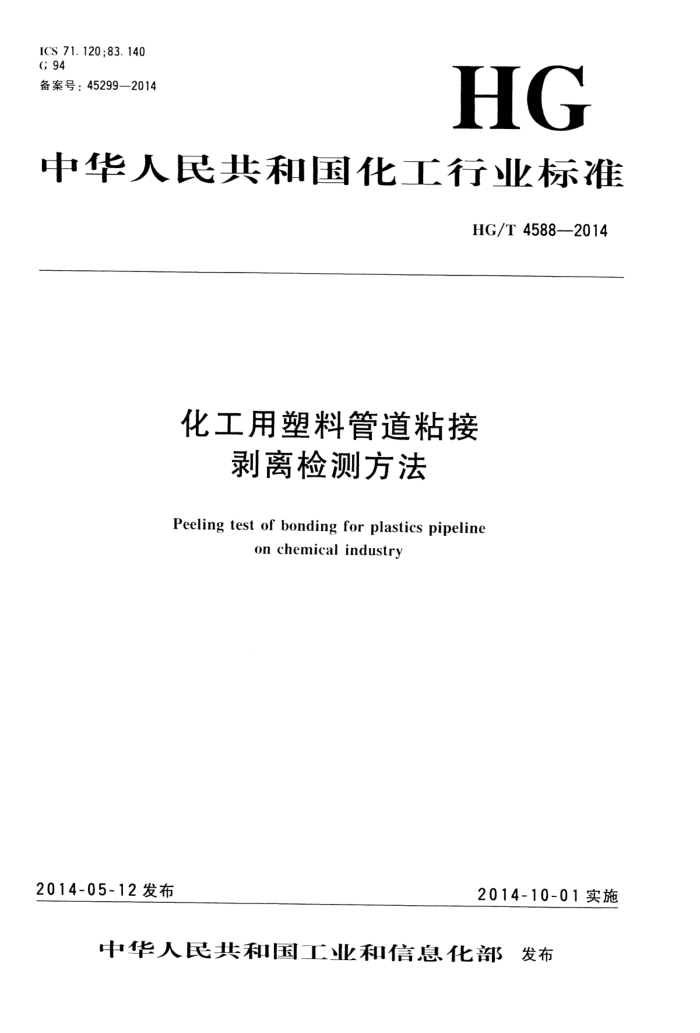

ICS 71.120 ;83.140 G 94 备案号：45299—2014
HG
中华人民共和国化工行业标准
HG/T4588—2014
化工用塑料管道粘接
剥离检测方法
Peeling test of bonding for plastics pipeline
on chemical industry
2014-05-12发布
2014-10-01实施
中华人民共和国工业和信息化部发布 HG/T 4588—2014
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准出全国非金属化工设备标准化技术委员会（SAC/TC162）归II1。 本标准起草单位：国家塑料制品质量监督检验中心、广州市特种承压设备检测研究院、山东省特种
设备检验研究院潍坊分院、西安塑龙熔接设备有限公司、佑利控股集团有限公司、承德精密试验机有限公司、上海氯威塑料有限公司、广东德塑科技有限公司、广州市星业塑料管道有限公司、湖北电仓管业科技发展有限公司、甘肃龙海管业科技有限公司、温州赵氟降有限公司、温州市质量技术监督检测院、四川蓝星机械有限公司。
本标准主要起草人：郑伟义、陈志刚、张刃、马建萍、林华义、王新华、钟毅华、沈健、冯德富、产丹业、 沈惠平、刘红、陈国龙、应仁爱、李华。
- HG/T4588—2014
化工用塑料管道粘接
剥离检测方法
1范围
本标准规定了化工用塑料管道粘接试样剃离检测方法的术语和定义、试验机、试样制备、试验方法及试验报告。
本标准适用丁采川溶剂型粘接剂粘接工艺的聚氮乙烯（PVC，包括氯化聚氯乙烯PVC-C、硬质聚氮乙烯PVC-U、软质聚氯乙烯PVC-R）、内烯晴/丁二烯/苯乙烯塑料（ABS）、聚酰胺（PA）等热塑性塑料管道试样。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注1期的引用文件，仪注目期的版本适用于本义件。凡是不注期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T29181998塑料试样状态调节和试验的标准环境 JB/T9370扭转试验机技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
剥离法粘接强度 peeling bonding strength 将粘接试样绕中心轴恒速扭转，直到试样断裂或变形达到预定数值，测量这一过程中试样所承受的
负荷，米判断其剥离的力学性能。所承受的负荷除以粘接而积，称为刺离法粘接强度 4试验机
扭转试验机应符合JB/T9370的规定。 5试样 5.1* 状态调节环境
状态调节环境应采用GB/T2918 -1998表2环境等级为“2（一般）”的条件进行状态调节。 5.2制备过程
粘接试样并达到规定的固化时间。试样为管状，见图1。 HG/T4588—2014
-
L.
L LZ
说明： 1—直管；
一粘接剂（俗称胶水）； 3--直通； 4直管。
2
图1试样形状
5.3尺寸
粘接试样尺寸宜符合表1的要求。
表 1 试样尺寸
单位为毫米
总长1. 直通"台1粘接段长L2 直通长1.3 观察段长 夹持段长（哈大接头)L 外径dn 壁厚en
32 2. 4 ° 0.5
270
22
47
≥60
47
3
5.4夹持模具
按照试样的火持段长1。和内径制作火持圆柱形芯模（芯模材料：金属），按照试样的火持段长L 和外径制作爽持哈夫接头并粘接固定在试样两端（哈大接头材料：试样同种牌号的塑料），哈大接头见图 2中序号5。
Ls
说明： 1～4———同图1中说明；
5— 一哈夫接头。
图2试样夹持模具结构
5.5数量
至少取5个有效试样。 6 试验方法 6.1试样准备
扭转前，将试样两端分别插进圆柱形芯模，火持段长L4（哈犬接头)放到试验机夹具中。 6.2试样试验
开机施加力矩，记录试验过程中施加的扭知。 6.3试样扭转速度
试样扭转速度根据试样的材质选定，推荐的扭转速度见表2。
2 HG/T4588—2014
表2试样的扭转速度
材 料 PVC-U,PVC-C
扭转速度/［（°）/min)
30 20 20
ABS PA
6.4数据记录和试样观察
记录相关的扭转数据，观察试样粘接处损坏或母材损坏的情况，并进行判断。 6.5结果计算
分别按公式（1)计算剥离法粘接强度，取5个试样数据的算术平均值。
fn πdnl2
On
(1)
式中： o 刺离法粘接强度的数值，单位为兆帕（MPa）； f. 扭力的数值，单位为牛顿（N）； dn 外径的数值，单位为毫米（mm）； L2 粘接段长的数值，单位为毫米（mm）。
6.6判定结论
试样剥离结果符合下列任意一条即为合格：
数据的算术平均值大于等于产品图样中规定的设计值； b) 粘接处没损坏而母材损坏。 试验报告试验报告应写明下列内容：
a)
7
试样名称、产品批号、作业人员标认号、本标准号等基本信息； b） 试样材料、尺寸、数量；
a)
试样的温度和湿度等状态调节数据； d) 粘接剂(俗称胶水)牌号和技术标准；
c)
试验机型号； ) 试验过程情况、试样的破坏形式的说明；
e)
试验数据记录及计算结果；试验日期、检测人、校核人。
g) h)
a 88
