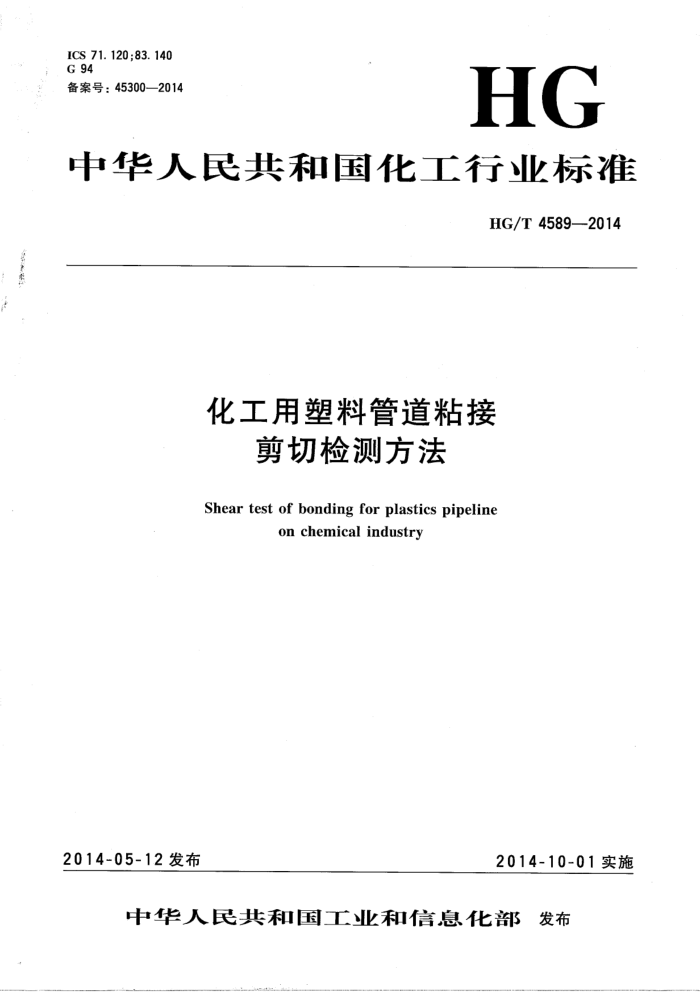

ICS 71.120;83.140 G 94 备案号：45300—2014
HG
中华人民共和国化工行业标准
HG/T4589—2014
化工用塑料管道粘接
剪切检测方法 Shear test of bonding for plastics pipeline
on chemical industry
2014-10-01实施
2014-05-12发布
中华人民共和国工业和信息化部发布 HG/T 4589—2014
前言
本标准按照GB/T1.1-—2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国非金属化工设备标准化技术委员会（SAC/TC162)归口。 本标准起草单位：温州市质量技术监督检测院、四川理工学院、西安塑龙熔接设备有限公司、广州
市特种承压设备检测研究院、佑利控股集团有限公司、上海氯威塑料有限公司、合兴集团有限公司、亚德化工设备（上海)有限公司、安徽创辉塑胶有限公司、湖北电仓管业科技发展有限公司、国家塑料制品质量监督检验中心、广州市星亚塑料管道有限公司、温州赵氟隆有限公司、金华市塑料管业质量检测中心。
本标准主要起草人：应仁爱、李俊、赵锋、李茂东、肖玉刚、钟毅华、蔡庆明、毛晔、李雪锋、吴晓红、郑伟义、赖志红、陈国龙、徐和平。
- HG/T4589—2014
化工用塑料管道粘接
剪切检测方法
1范围
本标准规定了化工用塑料管道粘接试样剪切检测方法的术语和定义、试验装置、试样制备、试验方法及试验报告。
本标准适用于采用溶剂型粘接剂粘接工艺的聚氯乙烯(PVC，包括氯化聚氯乙烯PVC-C、硬质聚氯乙烯PVC-U、软质聚氯乙烯PVC-R）、丙烯腈/丁二烯/苯乙烯塑料（ABS)、聚酰胺（PA)等热塑性塑料管道试样。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2918—1998塑料试样状态调节和试验的标准环境 GB/T17200橡胶塑料拉力、压力和弯曲试验机（恒速驱动） 技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
剪切法粘接强度shearbondingstrength 将粘接试样在规定的速度下剪切，直到两片试样分离，测量这一过程中试样所承受的负荷，来判断
其剪切的力学性能。所承受的负荷除以粘接面积，称为剪切法粘接强度。 4试验装置 4.1压力试验机
压力试验机应符合GB/T17200的规定。 4.2夹具
典型剪切试样夹具见图1。
说明： 1——试样位置调节杆； 2—— 一粘接面； 3-—试样。
图1典型剪切试样夹具
5试样 5.1状态调节环境
状态调节环境应采用GB/T2918一1998表2中环境等级为“2(一般）”的条件进行状态调节。 HG/T4589—2014 5.2制备过程 5.2.1粘接塑料试样并达到规定的固化时间。 5.2.2试样直接在管道塑料上取，取小试片A和大试片B，正视为矩形，见图2。
图2 试样形状
5.2.3取样采用机械加工方法进行，取样后磨平飞边。 5.3尺寸
试样尺寸宜符合表1的要求。
表1试样尺寸
单位为毫米
大试片B 25X35
厚度L 6. 7
小试片A 25×25
5.4数量
至少取5个有效试样。 6试验方法 6.1试验过程
将试样放置在图1所示的装置上且不得被夹紧，在1.5mm/min～5mm/min的速度下测试试样。 6.2数据记录和试样观察
记录相关数据，观察试样粘接处损坏或母材损坏的情况，并进行判断。 6.3结果计算
分别按公式（1)计算剪切法粘接强度，取5个试样数据的算术平均值，
f;
8;=25×25
(1)
式中： ;—剪切法粘接强度的数值，单位为兆帕（MPa）； f;—剪切力的数值，单位为牛顿(N)。
6.4判定结论
试样剪切数据的算术平均值应大于等于产品图样中规定的设计值。
7试验报告
试验报告应写明下列内容： a） 试样名称、产品批号、作业人员标识号、本标准号等基本信息； b)讠 试样材料、尺寸、数量；
2 HG/T 4589—2014
c) 试样的温度和湿度等状态调节数据； d) 粘接剂(胶水)牌号和技术标准； e) 试验机型号； f) 试验数据记录及计算结果； g) 试验日期、检测人、校核人。
