ICS 75.060 E 24
GB

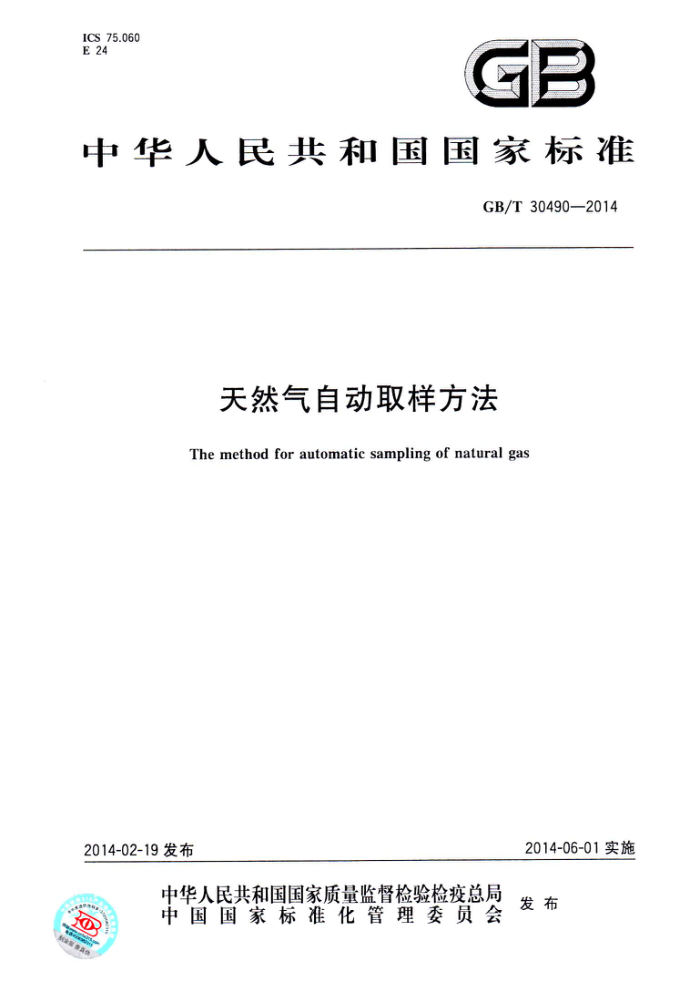

中华人民共和国国家标准
GB/T30490—2014
天然气自动取样方法
Themethod forautomatic sampling of naturalgas
2014-06-01实施
2014-02-19发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30490—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法参考ASTMD5287—2008《气体燃料自动取样规程》编制，与ASTMD5287
2008的一致性程度为非等效。
本标准由全国天然气标准化技术委员会（SAC/TC244)提出并归口。 本标准起草单位：中国石油西南油气田分公司天然气研究院、中国石油西气东输管道公司、中国石
油北京天然气管道公司。
本标准主要起草人：李晓红、罗勤、许文晓、牛树伟、李国海、肖学兰、黄黎明。
Ⅲ GB/T 30490—2014
引 言
本标准包括自动取样系统的选择、安装和维护内容。 取样系统的选择需要考虑下列因素：气源工况、操作条件、气质、潜在的液态水和烃、微量有害组分。
当气源工况较为复杂、潜在液烃含量增加或有微量有害组分存在时，选择的取样系统的复杂性和控制逻辑也相应增加。同样，安装、操作和维护程序也需要考虑这些因素。
本标准不涉及与其应用有关的所有安全问题。在使用本标准前，使用者有责任制定相应的安全和保护措施，并明确其限定的适用范围。
1 GB/T30490—2014
天然气自动取样方法
1范围
本标准规定了使用自动取样器获取天然气及类似气体样品的方法。 本标准仅适用于单相气体混合物，不适用于两相气流。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13609—2012天然气取样导则 GB/T20604—2006天然气词汇（ISO14532：2001，IDT） GB/T20972（所有部分） 石油天然气工业 油气开采中用于含硫化氢环境的材料[ISO15156（所
有部分）
3 术语和定义
GB/T20604中界定的以及下列术语和定义适用于本文件。
3.1
自动取样器 automaticsampler 自动取样器的机械系统如图1a）和b)所示，在整个取样期间，由取样探头、取样回路，样品采集器，
取样容器和必要的逻辑电路来控制取样系统。使用自动取样器是为了以自动取样的方式得到有代表性的样品，最终得到的样品可代表取样期间气流的总体组成。
1 GB/T30490—2014
13
文
10
10
必
文
12
自由可移动活富式容
固定容积容器
h
说明：
控制器气流信号或定时器；样品采集器；气体返回，
2
3 4
5 气体流出；
预充压端；指示器；样品容器（自由可移动活
6. 7 8
9 进气； 10- 供气： 11 取样回路； 12 取样探头； 13- 样品容器（因定容积式）
图1连续复合取样器
3.2
代表样 representative sample 当认为被取样物质是完全均匀时，具有与被取样物质相同组成的样品。 [GB/T20604—2006，定义2.3.4.2]
3.3
反凝析 retrogradecondensation 一种与烃类混合物在临界点附近的非理想相态行为有关的现象。在温度固定时，与液相接触的气
2 GB/T30490—2014
相因压力下降而可能被冷凝；或者在压力固定时，蒸气相可能由于温度升高而被冷凝。
注：当天然气被加热或其压力下降时，会因反凝析而生成液体。 [GB/T20604—2006，定义2.6.5.2.2］
3.4
样品采集器 sampleextractor 将样品从气流或样品回路中取人样品容器的装置，
3.5
取样回路 sampleloop 阀门、管道或歧管，或其组合，用于将气流从取样探头引人取样装置并返回气源管道或排人大气
3.6
取样探头sampleprobe 插入被取样气体管道，并与取样导管相连接的设备。 注：最普通的取样操头是直管探头，其他还有减压探头等，这些操头均用子在减压条件下将气体转移到分析系统
或样品容器［GB/T20604- 2006，定义2.3.2.6
3.7
取样容器 sample vessel 用于收巢、储存和运输样品到分析仪器的容器，也称为取样气瓶气源工况 sourcedyn namics 可能彤响气 体组分和（或）状态的气体供应、操作压力、 、温度、流量、烃露点和其他因索的变化。
3.8
1
材料选择
4
4.1取样系统（包括探头 （管道、阀门和其他部件）应由适当的情性或钝化材料制成，选择的材料应与气体和取样方法相适应取样系统的内部和外部条件应确保被取气体的组成不被降解和不改变气体的组成。 4.2选择的材料对气流中可能存在的组分应为情性或没有吸附性， 4.3 应采用适当的方法识别和确定所含杂质成分。 4.4 根据气体中硫化氢和（或）二氧化碳含量的高低，按GB/T20972的要求选择合适的耐腐蚀材料。
5取样探头
5.1取样探头应在水平管道的垂直方向安装，见图2所示。
3 GB/T30490—2014
1/3
说明：
传统探头；一皮托管类型探头； 3——探头.
-
2-
图2 满足要求的探头及其安装
5.2 取样探头应插到管直径1/3处（参见GB/T13609)，见图2所示，探头尖端与水平中心线相切。 5.3 取样探头不应安装在计量区域范围内，见图3。
2
H
说明：
取样探头禁区： 2- 计量管道：
1.
气流方向；流量计打孔处：取样探头最佳位置，
3- 4- 5
图3探头位置
5.4：取样探头材料应为不锈等，满足4.2的要求 5.5取样探头应远离任何可能引起气溶胶或极大压力降的设备（比如孔板、温度计、弯头等），最小为管道直径5倍的距离。 5.6探头的设计应考惠频率和共振影响。 GB/T30490—2014
6 取样回路
6.1 所有的阀门应是直孔、全开式的不锈钢球阀或全通阀。有些场合需要特别的涂层或钝化材料。满足要求的取样回路示意图，见图4。
V A
=
说明：
1
排放到大气：
保温（可选
2 一样品采集器； 3 一低压；
6- 取样探头
增助孔板或类似装置。
一高压；
图4满足要求的取样回路示意图
6.2取样回路不锈钢管道的外径应为6.25mm（1/4in）或更小。有些场合需要特别的涂层或钝化材料。 6.3 进气管线应从探头向上与取样容器连接，不允许存在冷凝或积液区段。 6.4 回注管线应从取样容器向下与管道低压段连接，不允许存在冷或积液区段。 6.5 进气管线应尽可能短，尽量减少弯头数量。 6.6 如果环境温度条件下气体通过回路时可能产生凝析，取样回路应进行伴热和（或）保温。 6.7 取样回路中不允许安装可能导致取样偏差的过滤器或过滤网。 6.8 气体流经回路应能被确认。
