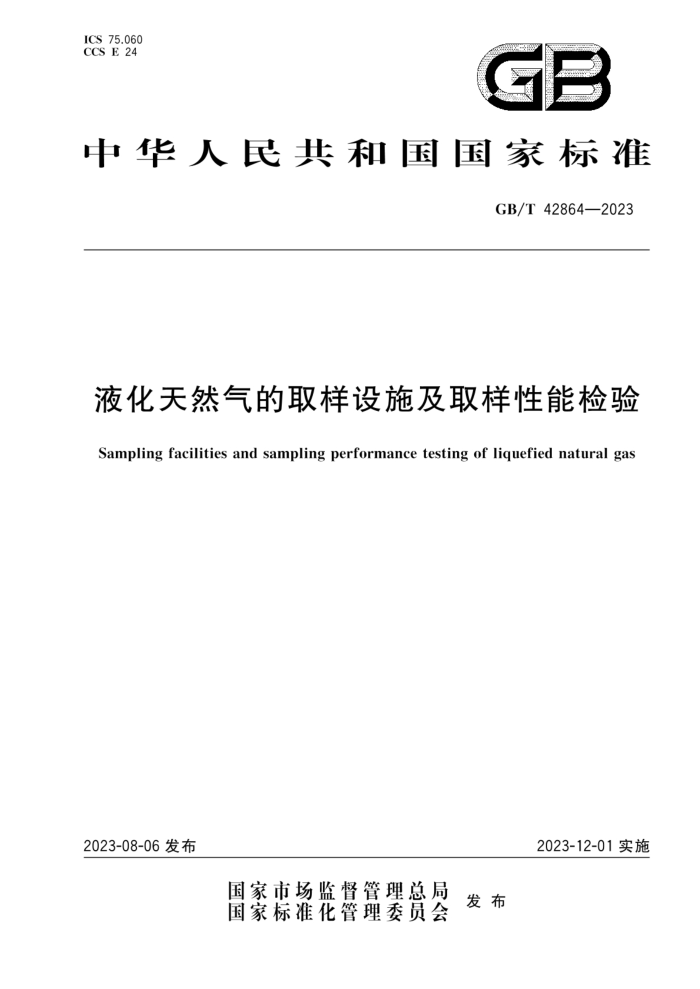

ICS75.060 CCS E 24
中华人民共和国家标准
GB/T42864—2023
液化天然气的取样设施及取样性能检验
Sampling facilities and sampling performance testing of liquefied natural gas
2023-12-01实施
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T42864—2023
目 次
前言引言 1范围 2 规范性引用文件 3 术语和定义
取样方法 4.1 通则 4.2 直接取样 4.3 间接取样 4.4 取样方法选取 4.5 取样时机 4.6 取样点位置取样设施技术要求 5.1 取样探头 5.2 气化器 5.3 压力和流量控制回路 5.4 缓冲罐· 5.5 气体样品储气罐 5.6 气体样品输送泵 5.7 恒压移动活塞式容器 5.8 取样容器 5.9 取样回路· 5.10 控制器 6取样设施的测试和验收 6.1出厂测试和验收
V
12
12
12
12
12
13
13
.
13
13
6.2 适用性检验 7 评价 7.1 评价时间： 7.2 评价内容 7.3 评价方法 7.4评价结果 7.5 其他附录A（规范性） 气化器换热功率计算
14
15
15
15 15
17
17
18
1 GB/T42864—2023
A.1 气化显热 A.2气化1kg的LNG需要的总热量 A.3气化器功率附录B（规范性）气体样品储气罐容积计算方法 B.1吹扫所需气体样品参数.. B.2充装钢瓶消耗气体样品参数 B.3气体样品储气罐有效容积参考文献
18
18
18 19
19
19
19
20
图1 直接和间接取样方法分类示意图图2LNG取样设施的基本组成图3直接取样典型示意图图4点式取样典型示意图图5 连续型累积取样典型示意图图6 间歇型累积取样典型示意图图7 取样时机图8 取样探头示意图图9 取样探头在水平管道插人方位图10 气化器结构示意图图11 恒压移动活塞式容器示意图·
T
10 10 11
13
表1主要元件性能测试（示例）表2取样操作测试（示例）表3维护及质量管理清单
15 16 17
II GB/T42864—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由全国石油天然气标准化技术委员会（SAC/TC355）提出并归口。 本文件起草单位：中海石油气电集团有限责任公司、国家石油天然气管网集团有限公司液化天然气
接收站管理分公司、中国石油天然气股份有限公司天然气销售分公司、中石化烟台龙口液化天然气有限公司、中海油石化工程有限公司、中国石油天然气股份有限公司西南油气田分公司天然气研究院、重庆川仪分析仪器有限公司，北京探能科技有限责任公司，四川省产品质量监督检验检测院。
本文件主要起草人：刘冰、张超、邢楠、田靖、陈利、吴健宏、于松涛、熊彬烽、童文龙、周驰、成永强、 陈海平、王成硕、周理、陶克、吴宇、郑洪星、孙齐
Ⅲ GB/T42864—2023
引言
液化天然气（LNG）是超低温、多组分混合轻烃液体，输送及使用过程中极易受压力、温度及环境条件的影响而提前气化。与气态天然气取样相比，LNG的组分、发热量、密度及水露点等品质指标的测定精度在很大程度上取决于LNG取样设施的性能。其中，LNG的提取、气化，气化后天然气样品的收集、 分装及其全流程的控制均是关键环节。
除了已经成熟应用的LNG接收站码头用LNG取样设施之外，天然气液化工厂、LNG加注船（站）、气化卫星站、LNG罐箱、浮式液化天然气（FLNG）、浮式再气化装置（FSRU）等环节也需要对 LNG组分进行交接计量或品质监控。
本文件为LNG产业链各环节提供LNG取样方法，针对LNG取样设施提出设计、测试验收及使用评价要求，目的是提高LNG取样的代表性及LNG取样设施的稳定性确保LNG的交接计量与品质监控顺利完成。
本文件不涉及与其应用有关的所有安全问题。在使用本文件前，使用者有责任制定相应的安全和保护措施，并明确其限定的适用范围。
IV GB/T42864—2023
液化天然气的取样设施及取样性能检验
1范围
本文件规定了液化天然气（ILNG）的取样方法、取样设施技术要求、测试和验收及使用性能评价要求。
本文件适用于LNG接收站、天然气液化工厂、LNG加注船（站）、气化卫星站、LNG罐箱等LNG输送时的交接计量和品质监控。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13609—2017 7天然气取样导则 GB/T20603一2006冷冻轻烃流体液化天然气的取样连续法 GB/T24925低温阀门技术条件 GB/T30490天然气自动取样方法 NB/T47013.2 承压设备无损检测 第2部分：射线检测
3术语和定义
下列术语和定义适用于本文件。
3.1
液化天然气liquefiednaturalgasLNG 主要由甲烷组成，可能含有少量的乙烷、丙烷、丁烷、氮或通常存在于天然气中的气态组分的一种无
色液态流体。 3.2
直接取样direct sampling 在取样介质与分析单元直接连接的情况下的取样。 注：一般用于在线分析。
3.3
间接取样indirect sampling 在取样介质与分析单元没有直接连接的情况下的取样。 注：一般用于离线分析。
3.4
连续型累积取样 continuous sampling 在LNG稳定输送的整个取样时间内，将样品从LNG输送管线中连续取出，并对其进行气化处
理，之后以恒定流量连续进人气体样品储气罐，在取样结束后由气体样品储气罐输人气体取样容器的方法。
1 GB/T42864—2023
3.5
间歇型累积取样discontinuous sampling 在LNG稳定输送的整个取样时间内，将样品从LNG输送管线中连续取出，并对其进行气化处
理，之后以恒定的时间间隔或流量间隔定量充人恒压移动活塞式容器的方法。 3.6
点样spot sample 规定时间在规定地点从气流采集的具有规定体积的样品。 注：是采用点式取样方法获得样品后的简称。
3.7
取样点sample point 能够从其中采集到有代表性样品的一个部位
3.8
过冷 subcooling 在给定的压力下降低LNG的温度，使之低于其沸点。
3.9
气化gasify 由液体经蒸发或沸腾转化为蒸气。
3.10
凝析condensation 烃类混合物从气态转变为液态的物理过程
3.11
取样探头 : sample probe 插人待取LNG的输送管线中或通过适配接口安装在LNG输送管线上，以便提取LNG样品的
装置。 3.12
LNG气化器LNG sample vaporizer 将从LNG输送管线提取到的LNG样品完全气化的装置。
3.13
LNG取样管线LNGsampling line 从LNG输送管线上的取样点到LNG气化器之前的管线。
3.14
缓冲罐 accumulator 用于缓冲LNG气化时产生的压力波动并使气体混合均匀的装置。
3.15
气体样品储气罐gassampleholder 连续型累积取样中以恒定流量连续收集LNG气化器后天然气样品的储气罐。
3.16
取样容器 gas sample container 间接取样时，用于收集、储存和运输气体样品到分析仪器的容器。 注：也称为取样气瓶，分为固定容积式容器和恒压移动活塞式容器。
3.17
气体样品输送泵 gas sample pump 间歇型累积取样中以恒定时间间隔或流量定量地将LNG气化后的样气输送至恒压移动活塞式容
? GB/T42864—2023
器的装置。 3.18
LNG输送管线 LNG transfer line 用于输送LNG的管线。
4取样方法
4.1通则
应在LNG连续稳定输送的管线中设置LNG取样设施提取部分LNG样品，通过气化器将LNG样品中的全部组分转化为常温气态天然气，再进行分析。
某些不具备插人取样探头进行LNG提取的情况，需采用适配接口，与原取样探头配合进行代表性样品的提取，适配接口通常采用法兰连接形式。
不宜从LNG输送管线上直接排液进行封闭式液体定量取样，容易影响代表性和弓起安全风险。 LNG样品气化后应通过快速回路排放到安全点，确保气流连续不断的通过，提高取样代表性。也不
应直接排放到空气中。
LNG交接计量及品质监控中，LNG取样方法分为直接取样和间接取样，见图1。
取称
间接
直接
点式
累积
1
连续型累积
问歇型累积
图1直接和间接取样方法分类示意图
不同取样方法采用的LNG取样设施的基本组成见图2。
3
