CS 91.120.10 25 备案号：39002—2013
JC

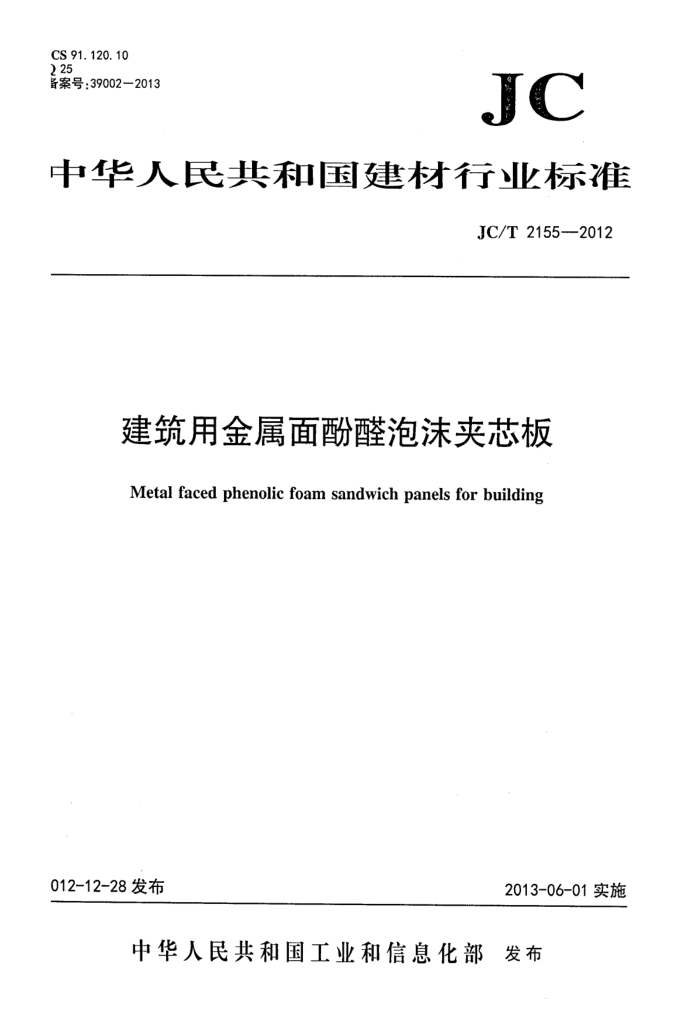

中华人民共和国建材行业标准
JC/T 21552012
建筑用金属面酚醛泡沫夹芯板 Metal faced phenolic foam sandwich panels for building
012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 发布 JC/T2155—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会(SAC/TC191)归口。 本标准负责起草单位：中国绝热节能材料协会、山东圣泉化工股份有限公司、滕州华海新型保温材
料有限公司。
本标准参加起草单位：上海雅达特种涂料有限公司、湖南中野高科技特种材料有限公司、苏州美克思科技发展有限公司、瑰宝新材料股份有限公司。
本标准主要起草人：胡小媛、张德信、高凯良、李枝芳、钟东南。 本标准为首次发布。 JC/T21552012
建筑用金属面酚醛泡沫夹芯板
1范围
本标准规定了建筑用金属面酚醛泡沫夹芯板产品的术语和定义、分类和标记、原材料、要求、试验方法、检验规则以及包装、运输和贮存等。
本标准适用于以彩色涂层钢板为面层工广化生产的工业与民用建筑外墙、隔墙、屋面、天花板的酚泡沫夹芯板。其他用途时可参照本标准执行。
？规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T4132绝热材料及相关术语 GB8624一2006建筑材料燃烧性能分级方法 GB/T12754彩色涂层钢板及钢带 GB/T12755 建筑用压型钢板 GB/T13475 5绝热稳态传热性质的测定标定和防护热箱法 GB18580室内装饰装修材料人造板及其制品中甲醛释放限量 GB/T20974--2007绝热用硬质酚醛泡沫制品(PF)
3术语和定义
GB/T4132界定的以及下列术语和定义适用于本文件。
3. 1
金属面酚醛泡沫夹芯板 metalfacedphenolicfoamsandwichpanels 主要由双金属面和粘结于两金属面之间的硬质酚醛泡沫芯材组成的自支撑的复合板材。
1分类和标记
1.1类别
按用途分为墙板、屋面板两类。 1.2标记
产品应按以下顺序进行标记：
1 JC/T2155—2012
-
-
标准号规格(长×宽×厚) 燃烧性能分级用途芯材代号金属面材代号
S—彩色涂层钢板； PF-—酚醛泡沫塑料； W-墙板; R屋面板。 长度、宽度和厚度以毫米（mm）为单位，其中夹芯板的厚度以最薄处为准。 示例：长度为3000mm、宽度为1000mm、厚度为50mm，燃烧性能分级为B级的用作墙板的酚醛泡沫夹芯板标记为：
S-PFW-B-3000×1000×50-JC/T2155-2012
5原材料 5.1金属面材 5.1.1彩色涂层钢板应符合GB/T12754，其中压型钢板还应符合GB/T12755的要求，基板公称厚度应不小于0.5mm。 5.1.2其他金属面材应符合相关标准的规定。 5.2芯材
硬质酚醛泡沫塑料应符合GB/T20974一2007的要求，其中压缩强度应符合4.1.1中b)的规定，并且导热系数应不大于0.033W/(m·K)。
6·要求
6.1外观质量
应符合表1的规定。
表1外观质量
项目板面 板面平整；无明显凹凸、翘曲、变形；表面清洁、色泽均匀；无胶痕、油污；无明显划痕、磕碰、伤痕等。 切口 切口平直、切面整齐、无毛刺、面材与芯材之间粘结牢固、芯材密实。 芯板 芯板切面应整齐，无大块剥落，块与块之间接缝无明显间隙。 6. 2 规格尺寸和允许偏差
要求
2 JC/T2155—2012
.2.1规格尺寸
应符合表2的规定。
表2规格尺寸
单位为毫米
厚度 50、75、100
宽度 800~1200
长度 ≤12 000
注：其他规格由供需双方商定 .2.2尺寸允许偏差
应符合表3的规定。
表3尺寸允许值
尺寸 mn ≤100 >100 800~1200 ≤3000 >3 000 ≤3 000 >3 000
项目
允许偏差 ±2 mm ±2% ±2 mm ± 5 mm ±10 mm ≤4 mm ≤6 mm
厚度
宽度长度
对角线差
1.3物理性能 .3.1传热系数
应符合表4的规定。
表4传热系数
标称厚度
传热系数U W / (m°· K) ≤0. 63 ≤0.44 ≤0. 33
mm 50 75 100
注：其他规格可由供需双方商定，其传热系数指标按标称厚度以内差法确定。 .3.2粘结性能 .3.2.1粘结强度
