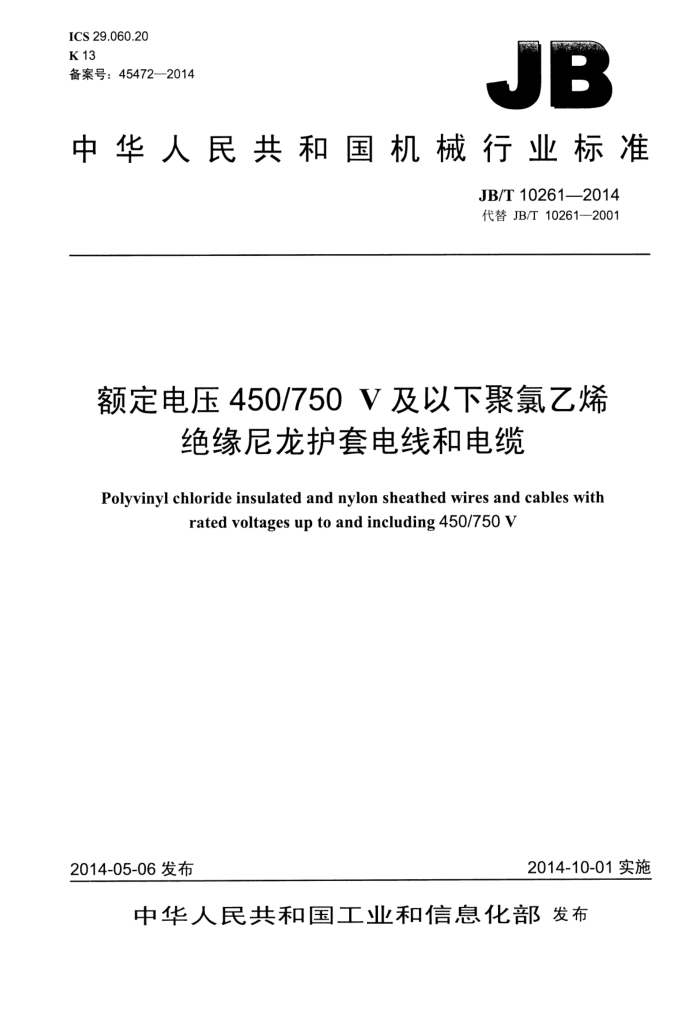

ICS 29.060.20 K 13 备案号：45472—2014
JB
中华人民共和国机械行业标准
JB/T 10261—2014 代替 JB/T 10261-2001
额定电压450/750V及以下聚氯乙烯
绝缘尼龙护套电线和电缆
Polyvinyl chloride insulated and nylon sheathed wires and cables with
rated voltages up to and including 450/750 V
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T 10261—2014
目 次
前言 1 范围. 2 规范性引用文件 3 术语和定义 4代号和产品表示方法. 4.1系列代号 4.2 材料特征代号. 4.3 结构特征代号 4.4导体最高温度代号. 4.5产品表示方法 5型号和规格 5.1 型号 5.2 规格. 6　技术要求. 6.1 导体. 6.2 绝缘 6.3 护套. 6.4电气性能... 6.5外形尺寸 6.6 单根绝缘电线或电缆的垂直燃烧试验.… 6.7 交货长度 6.8 标志. 7检验和验收规则 7.．检验... 7.2验收规则.. 8标志、包装.. 附录A（规范性附录）热冲击试验. A.1 概述 A.2 取样.. A.3 聚氯乙烯绝缘和尼龙护套没有分层时的热冲击试验 A.4 聚氯乙烯绝缘和尼龙护套分层时的热冲击试验
....+.+.......
...........
..........
..........
.............
..........
+..+..+#.+...-++.+..
11
12 12 12 12 12 14 14 16 16 16 16 16
.......
........+..
++.+
表1电线和电缆的型号和名称表2电线和电缆的规格表3BVN、BVN-90型300/500V铜芯聚氯乙烯绝缘尼龙护套电线. 表4BVN、BVN-90型450/750V铜芯聚氯乙烯绝缘尼龙护套电线. 表5BVNR型450/750V铜芯聚氯乙烯绝缘尼龙护套软电线，表6BVNVB型300/500V铜芯聚氯乙烯绝缘尼龙护套聚氯乙烯外护套扁型电缆
....5
I JB/T 10261—2014
表7聚氯乙烯绝缘（含尼龙护套）的机械物理性能表8聚氯乙烯外护套的机械物理性能表9电缆的电气性能表10BVN、BVNR型电线和电缆的检验表 11BVNVB型电线的检验表 A.1 试棒直径
.9
11 ..12 .13
...
II 045
JB/T 10261—2014
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T10261—2001《额定电压450/750V及以下聚氯乙烯绝缘尼龙护套电线和电缆》，与
JB/T10261-2001相比主要技术变化如下：
修改了单根电线电缆垂直燃烧试验的引用标准（见第2章，2001年版的第2章）； -增加了“BVNR”型号的电线（见表1）；
一增加了“BVNR”型号电线的综合性能（见表5); 一删除了“任意多芯电缆均不应使用红色、灰色、白色”的要求，增加了条文的注“宜避免使用
红色和白色”（见6.2.5.1，2001年版的5.2.5.1）；修改了三芯电缆的色谱（见6.2.5.2，2001年版的5.2.5.2）；一将“浅蓝色”改为“蓝色”（见6.2.5.3的注，2001年版的5.2.5.3的注）；修改了标志间的距离（见6.8.2，2001年版的5.8.2）； -增加了BVN-90型450/750V电线的绝缘低温拉伸试验和成品电缆低温冲击试验（见表7和表 10); 增加了BVN和BVN-90型450/750V电线的外径大于12.5mm时的热冲击试验方法（见附录A）。 本标准由中国机械工业联合会提出。 本标准由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本标准负责起草单位：上海电缆研究所。 本标准参加起草单位：江苏永鼎股份有限公司、上海熊猫线缆股份有限公司、福建南平太阳电缆股
份有限公司、远东电缆有限公司、宝胜科技创新股份有限公司、上海老港申菱电子电缆有限公司、浙江五丰电缆有限公司、台山市电缆厂有限责任公司、苏州永皓电线有限公司、金杯电工衡阳电缆有限公司、 江苏亨通电力电缆有限公司、上海斯瑞聚合体科技有限公司、江西中策电缆科贸有限公司和四川明星电缆股份有限公司。
本标准主要起草人：张敬平、严波、郑伟、张宁、华培红、范德发、刘华军、庞玉春、顾友明、黄惠清、许永忠、周跃忠、陈善求、林磊、何亚丽、徐庆晓、沈智飞。
本标准所代替标准的历次版本发布情况为：
-JB/T 10261-—2001。
III JB/T 10261-2014
额定电压450/750V及以下聚氯乙烯绝缘尼龙护套电线和电缆
1范围
本标准规定了额定电压450/750V及以下聚氯乙烯绝缘尼龙护套电线和电缆的术语和定义、代号和产品表示方法、型号和规格、技术要求、检验和试验、验收规则、标志和包装。
本标准适用于额定电压450/750V及以下动力装置固定布线用铜导体聚氯乙烯绝缘尼龙护套电线和电缆。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2951.11-—2008　电缆和光缆绝缘和护套材料通用试验方法　第11部分：通用试验方法— 厚度和外形尺寸测量—机械性能试验
GB/T2951.12--2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法— 热老化试验方法
GB/T2951.14一2008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验
GB/T2951.31--2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专
用试验方法 -高温压力试验一一抗开裂试验
GB/T2951.32一2008电缆和光缆绝缘和护套材料通用试验方法　第32部分：聚氯乙烯混合料专用试验方法失重试验热稳定性试验
GB/T3956--2008　电缆的导体 GB/T5023.2-—2008额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法 GB/T18380.12--2008电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰
垂直蔓延试验1kW预混合型火焰试验方法
JB/T8137.2　电线电缆交货盘　第2部分：全木结构交货盘 JB/T8137.4电线电缆交货盘第4部分：型钢复合结构交货盘
3术语和定义
下列术语和定义适用于本文件。
3.1
聚氯乙烯混合物polyvinyl chloride compound; PVC 特定组分是聚氯乙烯或它的一种共聚物，经适当选择、配比和加工后制成的材料。该术语也可表示
为含有聚氯乙烯或某种聚氯乙烯共聚物的混合物。 3.2
尼龙 polyamide；nylon 以聚酰胺为主要组分，并配合其他合适添加剂加工后制成的材料。
1 JB/T 10261--2014
3.3
型式试验（符号T）type tests（symbol T) 按一般商业原则，对本标准规定的-一种型号电缆在供货前进行试验，以证明电缆具有良好的性能，
能满足规定的使用要求。型式试验的本质是一旦进行这些试验后，不必重复进行。如果改变电缆材料或设计会影响电缆的性能时，则需重复进行。 3.4
抽样试验（符号 S）sample tests（symbol S）在成品电缆试样上或取自成品电缆的元件上进行的试验，以证明产品符合设计规范。
3.5
例行试验（符号R） routine tests (symbol R) 制造厂对全部电缆成品进行的试验。
3.6
额定电压rated voltage 电缆设计和电性能试验用的基准电压。 注1：额定电压用Uo/U表示，单位为伏（V）。 注2：U为任一相导体和“地”（金属屏蔽、金属护层或周围介质）之间的电压有效值；U为多芯电缆或单芯电缆
系统任何两相导体之间的电压有效值。 注3：当用于交流系统时，电缆的额定电压至少等于使用电缆系统的标称电压。该条件均适用于U。和U值。当用
于直流系统时，该系统的标称电压不大于电缆额定电压的1.5倍。 注4：系统的工作电压允许长时间地超过该系统标称电压的10%，如果电缆的额定电压至少等于该系统的标称电压，
则电缆可在高于额定电压10%的工作电压下使用。
4　代号和产品表示方法
4.1系列代号
固定布线用电缆（电线） 4.2材料特征代号
B
铜导体· 聚氯乙烯绝缘尼龙护套聚氯乙烯外护套
省略 ..V .N
V
4.3结构特征代号
·省略
圆型扁型（平型）软结构
B ·R
4.4　导体最高温度代号
70℃... 90℃.
省略 ...90
4.5产品表示方法 4.5.1产品用型号、规格和标准编号表示。规格包括额定电压、芯数和导体标称截面积等。 2 JB/T 10261-—2014
6　技术要求
6.1导体 6.1.1材料
导体应是退火圆铜线。导体中的单线可以是不镀锡或镀锡的圆铜线。 6.1.2结构
实心导体（第1种）或绞合导体（第2种）中的单线最少根数应符合GB/T3956—2008的规定。BVNR 型电线的绞合导体中的单线最少根数应符合本标准中表5的规定。
导体芯数和结构应符合表 3～表6的规定固定布线用电缆的导体应是圆形实心、圆形绞合或紧压圆形绞合导体。
6.1.3结构检查
通过检验和测量来检查结构，应符合6.1.1和6.1.2的要求。 6.1.4电阻
电缆每芯导体在20℃时的电阻应符合表3～表6的规定。
表3BVN、BVN-90型300/500V铜芯聚氯乙烯绝缘尼龙护套电线
导体标称截面积
平均 20℃时导体电阻最大值 70℃或90℃时外径上限
绝缘厚度规定值 尼龙护套厚度规定值
1
导体
Q2/km
绝缘电阻最小值
mm? 种类 平均 mm
mm 最薄处 0.10 0.10 0.10 0.10 0.10
铜芯 镀锡铜芯 36.0
MQ· km 0.015 0.012 0.014 0.011 0.013
最薄处 0.4 0.33 0.4 0.33
mm 2.2 2.4 2.5 2.6 2.7
36.7 24.8 24.8 18.2 18.2
0.5 0.75 0.75 1
I 1 2 0.4 0.33 >
24.5 24.5 18.1 18.1
0.4 0.33 0.4 0.33
2
1
表4BVN、BVN-90型450/750V铜芯聚氯乙烯绝缘尼龙护套电线
导体标称截面积 mm? 1.5
导体 绝缘厚度规定值
平均外径上限
20℃时导体电阻最大值 70℃或90℃时
尼龙护套厚度规定值
Q/km
mm 平均 最薄处 0.4 0.33
mm 最薄处 0.10 0.10 0.10 0.10 0.10
绝缘电阻最小值
种类
mm 2.9 3.0 3.3 3.4 3.8
铜芯 12.1 12.1 7.41 7.41 4.61
MQ· km 0.011 0.010 0.010 0.009 0.008 5
镀锡铜芯
12.2 12.2 7.56 7.56 4.70
I
1.5 2.5 2.5 4
2 0.4 0.33
0.4 0.33 2 0.4 0.33
1
0.4 0.33 2 0.4 0.33
1
4.70 3.11 3.11 1.84
4.0 4.7 4.9 6.2
4.61 3.08 3.08 1.83
0.007 7 0.007 0 0.006 5 0.007 0
4 6 6 10
0.10 0.10 0.10 0.13
0.5 0.42 2 0.5 0.42
1
0.7 0.60
1
4
