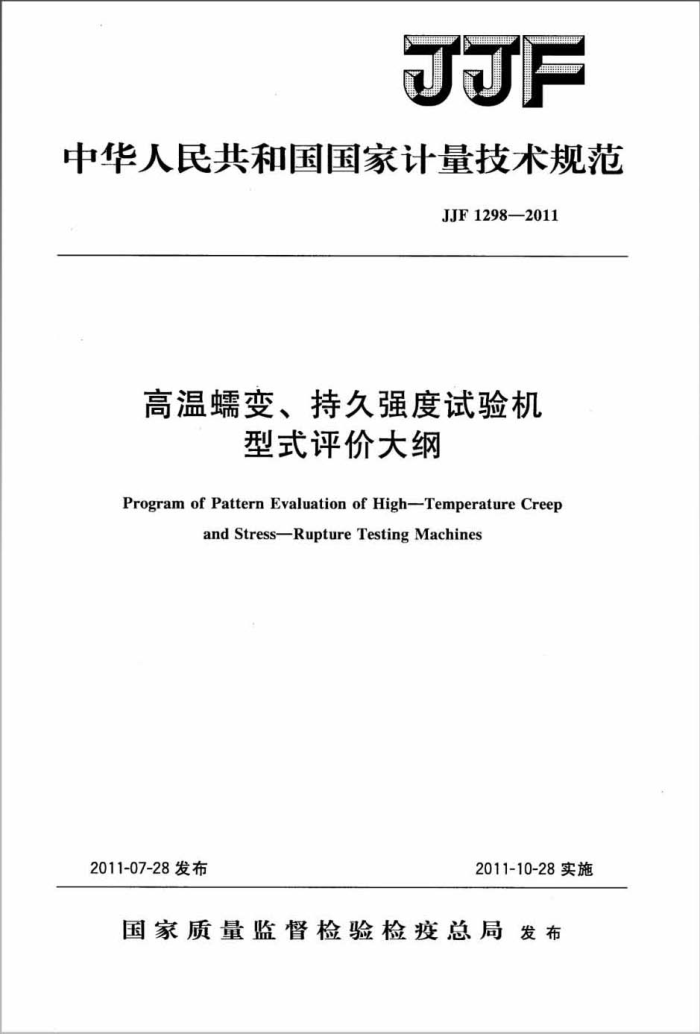

JJF
中华人民共和国国家计量技术规范
JJF1298—2011
高温蠕变、持久强度试验机
型式评价大纲
Program of Pattern Evaluation of High-Temperature Creep
andStressRuptureTesting Machines
2011-07-28发布
2011-10-28实施
国家质量监督检验检疫总局发布 JJF1298—2011
高温蠕变、持久强度试验机
型式评价大纲 Program of Pattern Evaluation of High-Temperature Creep and Stress-Rupture Testing Machines
JJF1298—2011
本规范经国家质量监督检验检疫总局于2011年7月28日批准，并自 2011年10月28日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：长春科新试验仪器有限公司
宝山钢铁股份有限公司特钢事业部宁夏吴忠材料试验机有限公司长春机械科学研究院有限公司
本规范由全国力值硬度计量技术委员会负责解释 JJF1298—2011
本规范主要起草人：
张贵仁（上海市计量测试技术研究院）白淑梅（长春科新试验仪器有限公司）
参加起草人：
杨惠琴（宝山钢铁股份有限公司特钢事业部）范辉（长春机械科学研究院有限公司）王北平（宁夏吴忠材料试验机有限公司）龚振华（上海市计量测试技术研究院） JJF1298—2011
目 录
1 范围· 2 引用文献· 3术语 4概述· 4.1用途 4.2结构原理 5法制管理要求· 5.1计量单位 5.2准确度要求 5.3计量法制标志和计量器具标识的要求。 5.4申请单位应提交的技术资料和试验样机 6计量要求· 6.1加力系统. 6.2测力系统 6.3引伸计 6.4温度测控系统 6.5计时装置· 7通用技术要求 7.1电气设备 7.2安全保护装置 7.3耐运输颠簸性能… 7.4其他要求.. 8型式评价项目： 9试验项目的试验条件和方法 9.1试验目的…… 9.2试验条件 9.3试验项目的试验方法 10型式评价结果的判定 11型式评价原始记录格式附录A计量器具型式评价原始记录格式
(1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (5) (5) (5) (5) (5) (5) (5) (6) (7) (7) (7) (8) (13) (14) (15)
.. JJF1298—2011
高温变、持久强度试验机型式评价大纲
1范围
本大纲适用于高温蟠变、持久强度试验机（以下简称试验机）的型式评价，也可用于指导生产过程中试验机产品的质量监督检查。 2引用文献
JJG141—2000工作用贵金属热电偶 JG144—2007标准测力仪 JJG276—2009高温蟠变、持久强度试验机 JJG762—2007引伸计 GB/T2039—1997金属拉伸蟠变及持久试验方法（egvISO204：1997） GB/T2611—2007试验机通用技术要求 GB/T16825.2一2005静力单轴试验机的检验第2部分：拉力变试验机施
加力的检验（ISO7500-2：1996，MOD)
GB5226.1—2008/IEC60204-1：2005机械电气安全机械电气设备第1部分：通用技术条件
上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。 3术语 3.1单一产品singleproduct
同一型号规格的试验机新产品。 3.2系列产品seriesproduct
由同一型号不同规格系列组成的试验机新产品。
3.3力范围forcerange
对于静重式试验机，是指整个试验力作用范围；对于杠杆式试验机，是指各杠杆比所对应的试验力作用范围。 3.4鉴别力［阅discriminationthreshold
试验机的鉴别力阈定义为在检验过程中能够施加和检测的力的最小增量。 3.5引伸计extensometer
对于拉力蠕变试验机，是指蠕变变形测量系统。一般由两支位移传感器、变形引出架和试验机的变形信号测量、显示单元组成。
1 JJF12982011
4概述 4.1用途
试验机用于测量金属试样在给定温度及沿轴线方向受恒定拉力条件下的蟠变、持久强度性能。 4.2结构原理
试验机主要分为机械式和电子式两类，可以具有不同的结构形式。由加力系统、高温炉、引伸计（对于蜡变试验机）、计时装置、温度测控系统及安全保护装置等基本功能结构组成。
机械式试验机利用力的动力效应测力，电子式试验机利用力的静力效应测力。 5法制管理要求 5.1计量单位
试验机应采用法定计量单位。 力值的单位采用牛【顿（符号：N）及其倍数或分数单位。 变形的单位采用米（符号：m）及其倍数或分数单位。 温度的单位采用摄氏度（符号：℃）及其倍数或分数单位。 时间的单位采用秒（符号：s）及其倍数或分数单位。
5.2准确度要求
试验机按其各项技术指标划分为0.5级、1级两个级别。各级别的技术指标见表1~ 表3。 5.3计量法制标志和计量器具标识的要求
必须在试验机机身的明显部位标注计量法制标志和计量器具标识，其标志和标识应清晰可辨、牢固可靠。 5.3.1计量法制标志的内容
一制造计量器具许可证的标志和编号（试验样机应预留位置）；一计量器具型式批准标志和编号（试验样机应预留位置：本项不是强制性规定）：
一产品合格印、证（此项可与试验机本体分开设置）。
5.3.2计量器具标识的内容
一名称；一规格、型号；一额定力值；一级别；一出厂日期、编号：一制造者名称。
-
5.4申请单位应提交的技术资料和试验样机 5.4.1申请单位应提交的技术资料
一样机照片；
2 JJF1298—2011
一产品标准（含检测方法）；
总装图、电路图和主要零部件图：使用说明书；
- -
一制造单位或技术机构所做的试验报告。
5.4.2试验样机
申请单位应按下列原则提供试验样机：按单一产品申请的，样机数量为（1～3）台；按系列产品申请的，每个系列产品中抽取三分之一具有代表性的规格产品（由承担试验的技术机构根据申请单位提供的技术资料确定，原则上应包括该系列产品中额定力值最大和最小的两种规格）；每种规格的样机数量，按单一产品的原则执行。按以上原则，数量太多的，可适当减少样机数量。
在技术机构的实验室安装、试验有困难的，可由技术机构提出，经委托的政府计量行政部门同意后，技术机构可以派技术人员到申请单位的生产现场或者使用现场进行试验。 6计量要求 6.1加力系统 6.1.1一般性能 6.1.1.1试验机机架应具有足够的刚性和试验空间，能方便试样安装及进行高温蠕变、 持久强度试验；能方便进行试验力、温度、变形及时间的计量检定与测试。 6.1.1.2试验机施加或平衡试验力时，应平稳、连续、无明显冲击和晃动现象。 6.1.1.3机械式试验机及其主要附件（码、拉杆、夹具等）应有同一编号，不得更换或混淆使用 6.1.1.4导向装置不应对静重式加力装置的力值准确度产生影响。 6.1.1.5对于杠杆结构的试验机，应安装有标刻杠杆相对水平位置及允许偏转范围的固定标尺（或位置检测传感装置），允许偏转范围的刻线间距应超出士3mm。 6.1.1.6电子式试验机的力传感器应安装于高温炉的下方。 6.1.2拉伸试验夹持装置
试样夹持装置在任意位置上和施加力的过程中，其上、下夹头和试样钳口的中心线与加力轴线应同轴。对应试验机级别，其同轴度应符合表1要求。
表1，试验机同轴度指标
试验机级别
同轴度最大允许值（%）
0. 5 1
12 15
6.2测力系统 6.2.1一般性能 6.2.1.1上杠杆结构的试验机应具有平衡试样或标准测力仪自重的功能。 6.2.1.2 静重式和下杠杆结构的试验机处于正常工作位置时产生的初始力应等于其测量下限。 6.2.1.3 试验机每个测力范围的测量下限不应大于相应测量上限的5%。 6.2.1.4 电子式试验机应有零点调节功能，并能防止试验期间零点调节功能误操作。
3 JJF1298—2011
6.2.1.5电子式试验机应有测力示值方向识别功能。 6.2.2测力系统各项技术要求 6.2.2.1 试验机测力系统的鉴别力阈应符合表2的规定
表2试验机测力系统的鉴别力阀
试验机级别
鉴别力阈（%）
0.5 1
0.25 0.5
6.2.2.2对于杠杆结构的试验机，在杠杆偏转范围的下限位置产生的试验力示值相对误差应符合表3的技术要求。 6.2.2.3试验机的分级与技术指标应符合表3要求，
表3试验机的分级与技术指标
示值相对误差9
示值相对分辨力α
示值重复性6
试验机级别
% ±0.5 ±1.0
% 0.25 0.50
% 0.5 1.0
0.5 1 注：试验力以模拟量或者数字量显示时考核示值相对分辨力。
6.3引伸计 6.3.1 一般性能 6.3.1.1 引伸计应有调零和（或）清零的功能，并能防止试验期间零点调节功能误操作。 6.3.1.2 引伸计应有示值方向识别功能 6.3.1.3 引伸计在变形测量过程中应能连续准确地指示出试样的变形量 6.3.1.4 引伸计的测量范围不少于4个量程，每个量程的下限不应大于其测量上限的 10%；不分量程的引伸计测量下限不应大于其测量上限的2%。 6.3.2 引伸计的分级与技术指标应符合表4的要求。
表4引伸计分级与技术指标
分辨力
引伸计准确度等级 0.2 0.5 1.0 注：对于以试样确定标距的引伸计（例如带凸耳试样由两凸耳的中心线距离确定引伸计标
标距相对误差（%） ±0.2 ±0.5 ±1.0
示值相对
示值进回程
相对（%） 绝对(μm) 误差（%） 相对误差（%） 0.10
0.2 0.5 1.0
±0.2 ±0.5 ±1.0
±0.3 ±0.75 ±1.5
0.25 0.50
距），被测试样标距的相对误差应与配套端变引伸计相应级别的允许误差相符。
