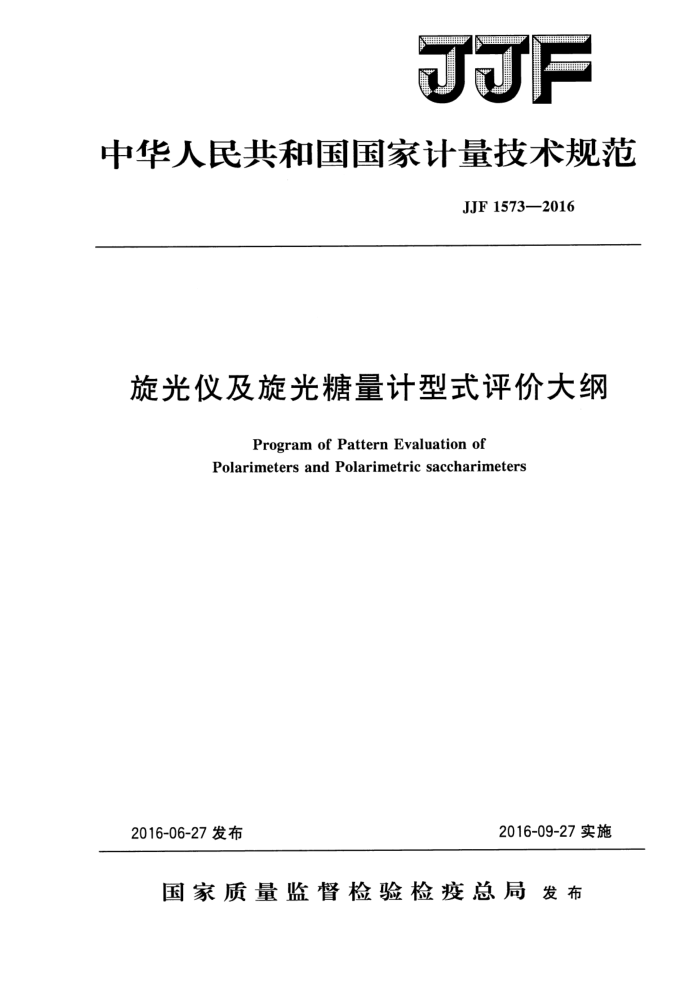

JJF
中华人民共和国国家计量技术规范
JJF1573—2016
旋光仪及旋光糖量计型式评价大纲
Program of Pattern Evaluation of Polarimeters and Polarimetric saccharimeters
2016-09-27实施
2016-06-27发布
国家质量监督检验检疫总局发布 JJF 1573—2016
旋光仪及旋光糖量计
型式评价大纲 Programof PatternEvaluationof
JJF1573—2016
Polarimeters and Polarimetric saccharimeters
归口单位：全国物理化学计量技术委员会主要起草单位：黑龙江省计量检定测试院
中国计量科学研究院新疆维吾尔自治区计量测试研究院
参加起草单位：上海仪迈仪器科技有限公司
本规范委托全国物理化学计量技术委员会负责解释 JJF1573—2016
本规范主要起草人：
丁海铭（黑龙江省计量检定测试院）修宏宇（中国计量科学研究院）王锦荣（新疆维吾尔自治区计量测试研究院）
参加起草人：
邵懿芳（上海仪迈仪器科技有限公司） JJF1573—2016
目 录
(Ⅲ) (1) (1) .(1) .(1) (1) .(1) (2) （2) (2) (3) (3) (3) (3) (3) .（3) (5) (5) (5) (5) ：（5) (5) (6) (7) (8) (8) (9) ：(9) (10) (11) (12) (12) (12) (14)
引言 1范围· 2
引用文件 3 概述 4法制管理要求· 4.1计量单位 4.2标志… 5计量要求 5.1 目视旋光仪及目视旋光糖量计计量要求 5.2自动旋光仪及自动旋光糖量计计量要求 6通用技术要求· 6.1外观及结构 6.2功能性要求.· 6.3环境适应性. 6.4稳定性 7 型式评价项目表：
.
..
.
..
申请单位应提交的技术资料和试验样机
8
8.1提交的技术资料 8.2提供样机的数量 8.3样机的使用方式...
试验项目的试验方法和条件以及数据处理和合格判据.· 9.1 目视旋光仪及目视旋光糖量计灵敏阈试验· 9. 2 目视旋光仪及目视旋光糖量计示值最大允许误差试验 9.3 自动旋光仪及自动旋光糖量计示值最大允许误差试验· 9. 4 自动旋光仪及自动旋光糖量计重复性试验 9.5 自动旋光糖量计测试箱内的温升试验... 9. 6 自动旋光糖量计响应时间试验 9.7 自动旋光糖量计低透过率示值误差和重复性试验.. 9.8 气候环境适应性： 9. 9 电源环境适应性试验· 9.10 稳定性试验 10型式评价结果的判定 11 试验项目所用计量器具和设备表附录A 旋光仪和旋光糖量计型式评价原始记录格式
9
.
-
I JJF1573—2016
引言
本规范以JJF1015一2014《计量器具型式评价通用规范》和JJF1016一2014《计量器具型式评价大纲编写导则》为基础性规范进行制定。
本规范的技术指标及试验方法参考了JJG536一2015《旋光仪及旋光糖量计》和 GB/T11606—2007《分析仪器环境试验方法》。
本规范为首次发布。
Ⅲ JJF1573—2016
旋光仪及旋光糖量计型式评价大纲
1范围
本规范适用于分类编码为46180500的旋光仪和分类编码为46181000的旋光糖量计的型式评价。 2引用文件
本规范引用了下列文件： JJG536一2015旋光仪及旋光糖量计 GB/T11606一2007分析仪器环境试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
旋光仪是测定物质旋光度的仪器，依据仪器工作方式分为目视旋光仪和自动旋光仪两类。旋光糖量计是以国际糖度标尺刻度的旋光仪，依据仪器工作方式分为目视旋光糖量计和自动旋光糖量计两类。旋光仪和旋光糖量计的工作原理是：由光源、聚光镜、光阑、滤光片等产生单色光的平行光束，经过起偏器把自然光变为偏振光，再通过测试管、检偏器射到目镜（目视仪器）或光电探测器（自动仪器）。当仪器在光学零点时，起偏器与检偏器的振动面相互垂直，基本不透光，目镜视场为暗视场或光电探测器输出信号最小。当测试管中放人具有旋光特性的物质后，具有旋光特性的物质使偏振光旋转一定角度，使人射光与检偏器振动面不相垂直，因而产生一定强度的透射光，目镜视场为亮视场或光电探测器输出信号变大，再通过人工或伺服电机转动与刻度盘相连的检偏器（或起偏器、石英楔），重新达到基本不透光的光学平衡点，从而可读出或由仪器显示出旋光度或糖度示值。
角度测量部件为旋光仪及旋光糖量计的关键零部件。
4法制管理要求
4.1计量单位
旋光仪及旋光糖量计采用法定计量单位。 4.2标志
旋光仪及旋光糖量计应有铭牌，铭牌上应标明：制造厂名；产品名称及型号；制造年、月；出厂编号；测量范围；计量器具的等级；CMC标志及编号。申请的样机应预留出CMC标志及编号的位置。
1 JJF1573—2016
5计量要求
5.1 目视旋光仪及目视旋光糖量计计量要求 5.1.1 目视旋光仪及目视旋光糖量计的准确度等级应符合表1的规定。 5.1.2 目视旋光仪及目视旋光糖量计的最小分度值应符合表1的规定。 5.1.3 目视旋光仪及目视旋光糖量计的测量范围应符合表1的规定。 5.1.4 目视旋光仪及目视旋光糖量计的灵敏应符合表1的规定。 5.1.5 自视旋光仪及自视旋光糖量计的示值最大允许误差应不超过表1的规定。
目视旋光仪及目视旋光糖量计的计量性能要求见表1。
表1目视旋光仪及目视旋光糖量计基本参数和技术指标要求
项目准确度最小分度值测量范围灵敏阈
目视旋光仪
目视旋光糖量计 0.1级
0.02级 ≤0.02°
0.05级 ≤0.05°
0.2级 ≤0.2°Z
≤0.1°Z -20°Z~+105°z 20°Z~+105Z ≤0.1°Z
-180°～+180°
一180°~+180°
≤0.02° ±0.02°
0.05° ±0.05°
≤0.2°Z ±0.2°Z
示值最大允许误差 5.2 自动旋光仪及自动旋光糖量计计量要求 5.2.1自动旋光仪和自动旋光糖量计的准确度等级应符合表2的规定。 5.2.2 自动旋光仪和自动旋光糖量计的最小分度值应符合表2的规定。 5.2.3 自动旋光仪和自动旋光糖量计的测量范围应符合表2的规定。 5.2.4 自动旋光仪和自动旋光糖量计的示值最大充许误差应不超过表2的规定。 5.2.5 自动旋光仪和自动旋光糖量计的重复性应不超过表2的规定。 5.2.6 自动旋光糖量计测试箱内的温升，在仪器示值误差试验全部工作时间内，使测试管的温度上升不应超过1℃。 5.2.7 自动旋光糖量计的响应时间不应超过30S。 5.2.8自动旋光糖量计低透过率示值误差和重复性应不超过其对应级别的要求
±0.1°Z
自动旋光仪和自动旋光糖量计的计量性能要求见表2。
表2自动旋光仪及自动旋光糖量计基本参数和部分技术指标要求
项目准确度最小分度值 ≤0.002° ≤0.005°
自动旋光糖量计 0.1级
自动旋光仪 0.02级
0.01级
0.2级 ≤0.05°Z -20°Z
0.05级 ≤0.01° ≤0.01°Z ≤0.02°Z -45°
0.05级
-45° ～+45° ±0.02°
-20°Z
-20°Z
-45° ～+45°
测量范围
~+45° ～+105°Z ～+105°Z ～+105°Z ±0.05° ±0.05°Z ±0.1°Z
示值最大允许误差
±0. 01°
±0.2°Z
2 JJF1573—2016
表2(续）
项目重复性稳定性
自动旋光仪
自动旋光糖量计
≤0.003° ≤0.007° ≤0.017° 0.017°Z ≤0.03°Z
≤0.07°Z ≤0.2°Z
≤0.05°
≤0.05°Z ≤0.1°Z
≤0.01°
≤0.02°
6 通用技术要求 6.1外观及结构
指示装置应指示（显示）旋光度或糖度的量值。 6.2功能性要求 6.2.1旋光仪及旋光糖量计的框架和测试架应当牢固稳定。 6.2.2旋光仪及旋光糖量计内部的光学部件应使操作人员不能触及：对于测试溶液带来的化学试剂的沾污，其外部的结构应确保其光学部件容易清洗。 6.2.3旋光仪及旋光糖量计的测定管放人测定时，应该使测量光线的路径不被遮挡，并且在测定管的内壁不会被反射。 6.3环境适应性 6.3.1气候环境适应性 6.3.1.1低温环境试验
仪器处于正常工作状态，置于环境温度为5℃的试验箱中，持续试验时间为2h，仪器应能正常工作，目视仪器的灵敏阈或自动仪器零点的重复性满足5.1.4、5.2.5的要求。 6.3.1.2高温环境试验
仪器处于正常工作状态，置于环境温度为35℃的试验箱中，持续试验时间为2h，仪器应能正常工作，目视仪器的灵敏阅或自动仪器零点的重复性满足5.1.4、5.2.5的要求。 6.3.2电源环境适应性
旋光仪及旋光糖量计在下列电源环境中，其功能应正常，仪器示值最大允许误差应满足5.1.5、5.2.4的要求。
供电电源电压：（220士22）V；供电电源频率：（50士1）Hz。
6.4稳定性
旋光仪及旋光糖量计在开机预热0.5h以后的24h内，其零点变化应符合表2的要求。
型式评价项目表
7
目视旋光仪及目视旋光糖量计型式评价项目列于表3。自动旋光仪及自动旋光糖量计型式评价项目列于表4。
3 JJF
