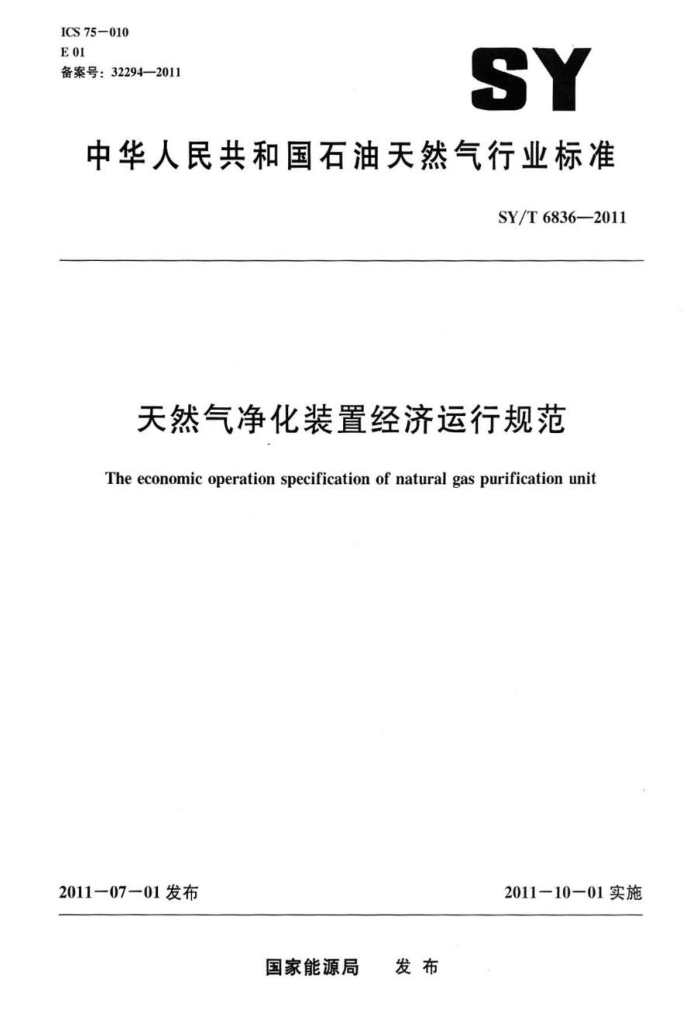

中华人民共和国石油天然气行业标准
SY/T68362011
天然气净化装置经济运行规范
The economic operation specification of natural gas purification unit
2011-07-01发布
2011一10一01实施
国家能源局 发布 SY/T 6836-—2011
目次
前言 1范围 2规范性引用文件 3术语和定义 4基本原则与管理要求 4.1基本原则 4.2管理要求 5经济运行的技术要求 6判别与评价 6.1重点耗能设备经济运行判别与评价 6.2公用工程经济运行判别与评价 6.3：天然气净化装置经济运行判别与评价
2 SY/T68362011
前言
本标准依据GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油工业节能节水专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气股份有限公司西南油气田分公司、中国石油集团工程设计有限
责任公司西南分公司、中国石油天然气股份有限公司长庆油田分公司、中国石油天然气股份有限公司新疆油田分公司、中国石油化工股份有限公司中原油田普光分公司。
本标准主要起草人：胡超、穆剑、傅敬强、李静、戴忠、唐荣武、张廷洲、张余、胡晓敏、王国远、陈运强、关越、郭占春、王晓军、畅孝科、张黎、刘德青、崔吉宏、陈玉梅。
Ⅱ SY/T6836—2011
天然气净化装置经济运行规范
1范围
本标准规定了天然气净化装置、辅助生产设施、公用工程经济运行的基本原则、管理要求、技术要求，以及天然气净化装置经济运行的判别与评价准则。
本标准适用于天然气净化装置、辅助生产设施及公用工程的运行管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4272设备及管道绝热技术通则 GB/T12712蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求 GB/T13468泵类系统电能平衡的测试与计算方法 GB/T15913风机机组与管网系统节能监测 GB/T16665 空气压缩机组及供气系统节能监测方法 GB 17167 用能单位能源计量器具配备和管理通则 GB/T 17954 工业锅炉经济运行 GB/T20901 石油石化行业能源计量器具配备和管理要求 GB50050 工业循环冷却水处理设计规范 SY/T5268 油气田电网线损率测试和计算方法 SY/T6381 加热炉热工测定
3术语和定义
下列术语和定义适用于本文件。
3.1
天然气净化装置natural gaspurificationunit 对天然气进行脱硫（碳），脱水、脱烃并对酸气进行处理的设施。
3.2
天然气净化装置单位综合能耗 comprehensive energy consumption for per natural gas purification unit
统计报告期内，天然气净化装置处理单位体积原料天然气的综合能耗。
3.3
天然气净化装置经济运行the economic operation of natural gas purification unit 在满足产品天然气质量要求，装置安全运行的前提下，通过科学管理和技术进步，使天然气净化
装置、辅助生产设施及公用工程在高效、低耗状态下运行。
1 SY/T68362011
4基本原则与管理要求
4.1基本原则 4.1.1天然气净化装置的建设，在遵循国家、行业现行标准的前提下，应充分考虑经济运行的需求。 4.1.2经济运行应遵循安全环保的相关标准。 4.1.3 能源计量器具的配备和管理应符合GB17167和GB/T20901的要求。生产和办公能耗应分开计量。 4.1.4 当天然气净化装置在技术方面达不到经济运行条件时，应进行技术改造。 4.2管理要求 4.2.1 应建立能源消耗统计和能源利用状况分析制度。 4.2.2 装置及主要耗能设备应实施能耗定额管理。 4.2.3 装置性能考核应达到设计指标。 4.2.4 每年宜对装置工艺参数进行一次优化，制定主要能耗控制指标。 4.2.5 技术改造后，应对装置进行重新标定和考核，制定新的工艺参数 4.2.6 天然气净化装置宜五年进行一次性能标定。根据标定结果，制定新的工艺参数。 4.2.7每年宜对重要耗能设备进行一次节能监测。 4.2.8 应建立与上游供气单位的联系和协调机制。
5经济运行的技术要求
5.1 当原料气气质、气量变化时，应调整脱硫（碳）溶液循环量、溶液进人吸收塔的人塔层数。 5.2宜在保证脱硫（碳）再生贫液合格的前提下，降低进人重沸器的蒸汽量。 5.3当采用自然配风的炉类设备燃烧状况发生变化时，应调整配风量。 5.4应根据脱水负荷变化，调整分子筛脱水装置再生气气量、再生时间、吸附周期。 5.5在保证硫磺回收主风机正常运行的前提下，应根据硫磺回收装置负荷变化，调整主风机进口阀开度。 5.6应根据进料量和进料组分变化，调整液化气分馏塔回流比。 5.7 进人生化污水处理装置的污水COD浓度应控制在设计范围内，水质调配不应采用新水。 5.8 中水宜分质利用。 5.9 应根据气象变化调整放空火炬长明灯的燃料气量。 5.10 间冷开式循环水浓缩倍数不宜低于5.0。循环冷却水的水质监控和检测按GB50050执行。 5.11 锅炉的运行控制应符合GB/T17954规定。 5.12 每月应在用泵前对过滤器进行一次检查、清洗。 5.13 透平、变频等节能设备应正常投运。 5.14 蒸汽凝结水应回收利用。凝结水回收系统及蒸汽疏水阀的管理和检修应符合GB/T12712的规定。 5.15 检修时应对换热设备进行清洗。 5.16 应根据环境温度变化调整空冷器风机、循环水冷却塔风机的运行状态、循环水流量。 5.17 设备、管线保温效果检测、维护按GB/T4272执行。 5.18 间歇运行的用电设备宜根据电网的峰、谷。平电价，错峰运行。 2 SY/T6836-2011
5.19应根据用电负荷和系统电压变化情况，投切无功补偿装置或采取电压调节措施。
6判别与评价
6.1.重点耗能设备经济运行判别与评价 6.1.1工业锅炉 6.1.1.1 工业锅炉经济运行的综合评判分经济、合格及不合格三个运行级别，评判指标见表1。
表1工业锅炉经济运行综合评判指标
评判指标 >90 70~90 <70
运行级别经济合格不合格
评判项目
技术指标总评分
6.1.1.2工业锅炉经济技术指标评分标准及程序按GB/T17954执行。 6.1.2 脱水装置燃气加热炉 6.1.2.1 燃气加热炉经济运行的评判分经济、合格及不合格三个运行级别，评判指标见表2。
表2燃气加热炉经济运行评判指标
评判指标
评判项目 运行级别
D<0.40 0.403.15
≤0.63 <1.25 2.00 <2.50 ≤3. 15
>70 ≥75 >80 >85 >85 ≥88 ≥89 ≥62 >70 ≥75 ≥80 >82 >85 >87
经济合格不合格 <62 <70
热效率 %
<85
<87
<75
<80
<82
注：D为加热炉额定容量，单位为MW。
6.1.2.2燃气加热炉热效率的测定及计算按SY/T6381执行。 6.1.3 鼓风机机组 6.1.3.1 鼓风机机组经济运行的评判分合格、不合格两个运行级别，评判指标见表3。
鼓风机机组电能利用率、电动机负载率的测定及计算按GB/T15913执行。
6.1.3.2 6.1.4 脱硫溶液循环泵、循环水泵、锅炉给水泵 6.1.4.1 泵机组经济运行的评判分经济、合格及不合格三个运行级别，评判指标见表4。 6.1.4.2 泵机组运行效率的测定及计算按GB/T13468执行。 6.1.5 空气压缩机 6.1.5.1 空气压缩机组经济运行的评判分合格、不合格两个运行级别，评判指标见表5。 6.1.5.2 空气压缩机运行效率的测定及计算按GB/T16665执行。
3 SY/T 6836—2011
表3鼓风机机组经济运行评判指标
评判指标
评判结论合格不合格合格不合格
评判项目
D<45 >55 <55 ≥45 <45
D>45 >65 <65 ≥45 <45
鼓风机机组电能利用率
% 电动机负载率
%
注1：鼓风机机组电能利用率和电动机负载率两项指标均合格，则判定鼓风机机组运行合格：任何一项目不合
格，则认为机组运行不合格。 注2：D为电机容量，单位为kW。
表4泵机组经济运行评判指标
评判项目
运行级别经济合格不合格
评判指标 D>0.85
泵机组运行效率/额定效率
0.70≤D0.85
D<0.70
注：D为泵机组运行效率与额定效率的比值
表5 空气压缩机经济运行评判指标
评判指标 55<160 ≥0.115 <0.115
运行级别合格不合格
评判项目
D<45 ≥0.129 <0.129
D>200 ≥0. 112 <0.112
空气压缩机组用电单耗
kw-h/m 注：D为电动机容量，单位为kW。
6.2 公用工程经济运行判别与评价
供配电系统
6.2.1
6.2.11 供配电系统经济运行的评判分合格、不合格两个运行级别：评判指标见表6。
表6 供配电系统经济运行评判指标
评判指标 35kV系统
评判项目
运行级别
110kV66kV系统
10kV，6kV系统
<6 >6
合格不合格
<2 >2
<4 >4
电网线损率
%
注：各系统包括输（配）电线路及主变压器（配电变压器）。
6.2.1.2 供配电系统线损率的测试及计算按SY/T5268执行，但配电系统的平均负荷电流按公式 4 W
SY/T 68362011
(1）计算：
VAA
(1)
国
-
-
V3U.T
式中： Iav 配电系统的平均负荷电流，单位为安（A）： Apg 测试期内，线路有功供电量，单位为千瓦时（kW·h）： Acs 测试期内，线路无功供电量，单位为千乏时（kvar·h）： Uaw 线路运行的实测平均电压，单位为千伏（kV）； T 测试时间，单位为小时（h）。
6.2.2 凝结水回收系统 6.2.2.1 凝结水回收系统经济运行的评判分经济、合格及不合格三个运行级别，评判指标见表7。
表7凝结水回收系统经济运行评判指标运行级别
评判项目
评判指标 D≥80 60 经济合格不合格
凝结水回收率
%
注：D为凝结水回收率。
6.2.2.2 凝结水回收率的计算应符合GB/T12712的规定。 6.2.3 循环冷却水系统 6.2.3.1 循环冷却水系统经济运行的综合判别分经济、合格及不合格三个运行级别，判别指标见表8.
表8 循环冷却水系统经济运行评判指标运行级别
评判项目
评判指标 D≥5.0 3.0 经济合格不合格
浓缩倍数
注：D为循环冷却水浓缩倍数。
6.2.3.2循环冷却水浓缩倍数的计算应符合GB/T50050的规定 6.3天然气净化装置经济运行判别与评价 6.3.1天然气净化装置单位综合能耗和脱硫（碳）、脱水溶剂消耗指标不大于设计值，则认定天然气净化装置运行合格。
5
