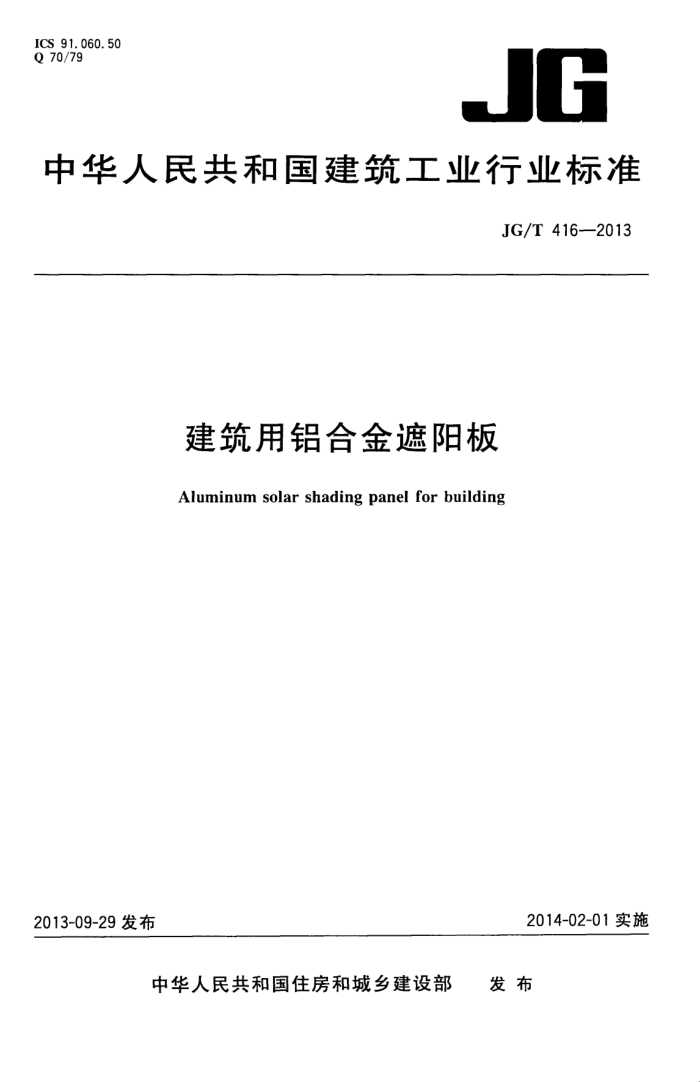

ICS 91.060.50 Q 70/79
JG
中华人民共和国建筑工业行业标准
JG/T 416—2013
建筑用铝合金遮阳板
Aluminum solar shading panel for building
2014-02-01实施
2013-09-29发布
中华人民共和国住房和城乡建设部 发布 JG/T416—2013
目 次
前言 1 范围 2
规范性引用文件术语和定义分类和标记 5 一般要求
3
4
.
技术要求试验方法
6
7 8 检验规则 9标志、包装、运输和贮存附录A（规范性附录）遮阳板承载力试验方法
9
10 12
附录B（资料性附录）遮阳板使用说明书的主要内容
4 JG/T 416—2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、江苏九鼎环球建设科技集团有限
公司。
本标准参加起草单位：上海名成建筑遮阳节能技术股份有限公司、思瑞安复合材料（中国)有限公司、深圳中航幕墙工程有限公司、珠海兴业绿色建筑科技有限公司、广东坚美铝型材厂有限公司、北京中建建筑科学研究院有限公司、方大新材料（江西)有限公司、广东创明遮阳科技有限公司、深圳市瑞华建设股份有限公司、广亚铝业有限公司、浙江亚厦幕墙有限公司、广东伟业铝厂有限公司、江苏丽岛新材料股份有限公司、深圳广田装饰集团股份有限公司、宁波红杉高新板业有限公司、沈阳紫微机电设备有限公司、尚飞帘闸门窗设备（上海）有限公司、上海市建筑科学研究院（集团)有限公司、上海吉祥科技（集团)有限公司、山东龙口市丛林铝材有限公司、江苏省建筑科学研究院有限公司、北京兴巨方圆自动门窗技术有限责任公司、江苏万融工程科技有限公司。
本标准主要起草人：蒋荃、刘翼、刘顺利、王汝成、范厚春、徐铁群、万同刚、李开华、涂铿、罗多、 周玉焕、王志勇、唐煜、欧召新、黄敏钊、陈杰、孙连弟、张敬航、蔡征国、李明、李少强、蒋善江、郭永海、 王涛、岳鹏、王晓冬、董长佳、郭曦平、王旭。
I JG/T416--2013
建筑用铝合金遮阳板
1范围
本标准规定了建筑用铝合金遮阳板（简称遮阳板）的术语和定义、分类和标记、一般要求、技术要求、 试验方法、检验规则、标志、包装、运输和贮存
本标准适用于安装在建筑外围护结构上的铝合金板式遮阳装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T3190变形铝及铝合金化学成分 GB/T3880.2 一般工业用铝及铝合金板、带材第2部分：力学性能 GB/T3880.3 一般工业用铝及铝合金板、带材 才第3部分：尺寸偏差 GB5237.1铝合金建筑型材 第1部分：基材 GB5237.2 ：铝合金建筑型材 寸第2部分：阳极氧化型材 GB5237.3铝合金建筑型材 +第3部分：电泳涂漆型材 GB5237.4铝合金建筑型材第4部分：粉末喷涂型材 GB5237.5铝合金建筑型材 +第5部分：氟碳喷涂型材 GB/T 6388 运输包装收发货标志 GB/T11186.2漆膜颜色的测量方法第二部分：颜色测量 GB/T11186.3漆膜颜色的测量方法第三部分：色差计算 GB/T15227 建筑幕墙气密、水密、抗风压性能检测方法 GB/T21086 建筑幕墙 GB/T 23443 建筑装饰用铝单板 JG/T239 建筑外遮阳产品抗风性能试验方法 JG/T 241 建筑遮阳产品机械耐久性能试验方法 JG/T242 建筑遮阳产品操作力测试方法 JG/T274 建筑遮阳通用要求 JG/T276 建筑遮阳产品电力驱动装置技术要求 JG/T281 建筑遮阳产品隔热性能试验方法 JG/T399 建筑遮阳产品术语
3术语和定义
JG/T274和JG/T399界定的以及下列术语和定义适用于本文件。
3. 1
铝合金遮阳板 aluminum solar shading panel 由铝合金叶片、框架和驱动机构组成的，安装在建筑外围护结构上的，用于遮挡或调节进人室内的 JG/T416—2013 太阳辐射的遮阳装置（见图1）。
说明：一叶片；
1- 2—-驱动机构；
一框架。
3-
图1遮阳板示意图
3. 2
挤压式叶片 extruded type slats 由铝型材组成的遮阳板叶片。
3. 3
组装式叶片 assembly type slats 由铝板（包括穿孔或不穿孔）与铝型材骨架组合而成的叶片。
3. 4
叶片端盖 end caps for slats 安装在叶片两端，起连接传动和封堵作用的构件。
3. 5
额定荷载 nominal test load 对试样表面所施加的荷载总和。
3. 6
安全荷载 safety load 未使试样产生损坏的最大荷载。
2
