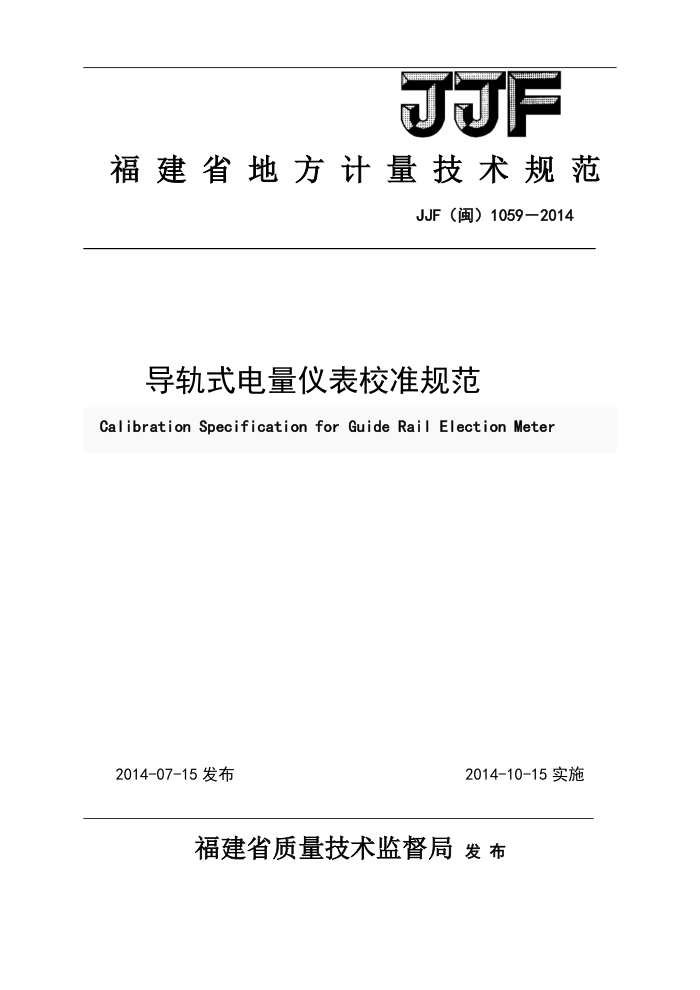

JJF
福建省地方计量技术规范
JJF（闽）1059—2014
导轨式电量仪表校准规范 Calibration Specification for Guide Rail Election Meter
2014-07-15发布
2014-10-15实施
福建省质量技术监督局 发 布 JJF（闽）1059—2014
导轨式电量仪表校准规范 CalibrationSpecification for Guide Rail Election Meter
JJF（闽）1059 -2014
本规范经福建省质量技术监督局2014年07月15日批准，并自2014
年10月15日起实施。
归口单位：福建省质量技术监督局
主要起草单位：福建省计量科学研究院参加起草单位：宁德市计量所
本规范由福建省计量科学研究院负责解释。 JJF（闽）1059—2014
本规范主要起草人：
陈丹英 （福建省计量科学研究院）
林军 （福建省计量科学研究院）方杰 （福建省计量科学研究院）
参加起草人：
赵国夫 （福建省计量科学研究院）王榕模 （福建省计量科学研究院）李康祥 （宁德市计量所） JJF（闽）1059—2014
目
录
引言. 1范围 2引用文件.... 3术语. 3.1导轨式电量仪表. 3.2辅助电源. 3.3平均功率.. 3.4功率累积. 4概述， 5计量特性. 5.1基本误差.. 5.2测量范围.. 5.3分辨力. 6校准条件 6.1环境条件... 6.2测量标准及其他设备 7校准项目和校准方法 7.1外观检查. 7.2工作正常性检查.. 7.3绝缘电阻. 7.4工频耐压 7.5示值误差校准.. 8 校准结果 9复校时间间隔附录A 附录B. 附录C... 附录D.
(II) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (6) (11) (11) (12) (13) .(15) (17)
I JJF（闽）1059—2014
引言
本规范按照I.JF1001-1011《通用计量术语及定义技术规范》、J.JF1059.1-2012《测
量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》 》为基础性系列规范进行制定。
本规范主要参考JJG596-2012 《电子式交流电能表检定规程》编制而成。 本规范为首次制定。
II JJF（闽）1059—2014 导轨式电量仪表校准规范
1 范围
本规范适用于导轨式电量仪表（以下简称为电量仪表）的校准，不适用于数字电能表或具有功率时间积分功能的仪表的校准。 2引用文件
本规范引用了下列文件： JJG596-2012电子式交流电能表检定规程 GB/T17215.301-2007多功能电能表特殊要求 GB/T17215.322-2008交流电测量设备特殊要求第22部分：静止式有功电能表 GB/T22264.1-2008安装式数字显示电测量仪表第1部分：定义和通用要求 GB/T22264.3-2008安装式数字显示电测量仪表
第3部分：功率表和无功功率表的特殊要求
GB/T22264.4-2008安装式数字显示电测量仪表第4部分：频率表的特殊要求 GB/T22264.5-2008安装式数字显示电测量仪表
第5部分：相位表和功率因数表的特殊要求
GB/T22264.7-2008安装式数字显示电测量仪表第7部分：多功能仪表的特殊要求 DL/T614-2007多功能电能表
3术语 3.1导轨式电量仪表guiderailtypeelectricitydatalogger
具有导轨安装式结构，用于采集电压、电流、功率、相位、频率和电能等电量参数，能进行数据记录与存储，并能进行通讯的电量测量仪表 3.2辅助电源auxiliarysupply
除测量线路以外的交流或直流电源。
3.3平均功率meanpower
即有功功率，指交流电路中，一个信号周期内的功率平均值。 3.4功率累积powerintegration
一段时间内，平均功率与时间的乘积。其单位为kWh。 4概述
导轨式电量仪表是用于采集交流电压、交流电流、交流有功功率、交流无功功率、 相位（和或功率因数）、有功电能和无功电能，并具有通讯功能的多功能电力仪表。它
1 JJF（闽）1059—2014
广泛用于公共建筑，实现对不同类型负荷的分项计量功能，为公共建筑的节能提供依据 5计量特性 5.1基本误差 5.1.1电压、电流、功率
导轨式电量仪表的基本误差不应超过公式（1)表示的测量值的绝对误差△。
(1)
4=±（a%A+b%A）
式中： A一一被测量的读数值； A一—被测仪表的满量程值；
与读数值有关的误差系数；
a
b一一与量程有关的误差系数。 公式（1）中应满足如下关系：
a≥5 b
(2)
注：a和b由被检表的指标给出。 5.1.2频率
表1电量仪表频率基本误差
测试电压
仪表准确度等级
0. 1
0. 2 最大允许误差
0. 5
57.7V:100V:220V;
380V
± 0. 1%
±0.2%
±0.5%
5.1.3相位或功率因数 5.1.3.1相位
表2电量仪表相位基本误差 0. 5 1. 0 1. 5 2. 0 2. 5 3. 0 5. 0
准确度等级
相当于相角最大允许误差/ ±0. 45 ±0.90 ±1. 35 ±1. 80 ±2.25 ±2.70 ±4.50 5.1.3.2功率因数
表3电量仪表功率因数基本误差 0. 5
2. 0 2. 5 3. 0 5. 0 ±
1. 0 ±
1. 5 ±
准确度等级
相当于功率因数最大允许误 ±
±
±
±
差
0. 005 0.010 0.015 0.020 0.025 0.030 0.050
2 JJF（闽）1059—2014
5.1.4电能（有功）
表4电量仪表电能（有功）基本误差
仪表准确度等级
功率因数
类 别
0. 5
2
1
基本误差限/%
± 0. 5 ±1. 0 ± 2. 0
1
0.5 (L) ±0.6 ±1. 0 ±2.0 0.8 (C) ±0.6 ±1. 0
单相和平衡负载时三相仪表的电能基本误差
±0. 6 ±2. 0 ±3. 0
1 0.5 (L) ±1. 0 ±2.0 ±3. 0
不平衡负载时三相仪表的电能基本误差
负载电流为工时，不平衡负载与平衡负载的电能
±1. 0 ±1. 5 ±2.5
1
基本误差的误差之差不超过
5.2测量范围
表5电量仪表测量范围自电源方式
带辅助电源方式 (0～500)V
项目交流电压交流电流
57.7V:100V:220V;380V
(0~30）A
输入电压：57.7V、100V、
输入电压：（0～500）V 输入电流：（0～30）A
交流功率（有功或无
220V、380V 输入电流：（0～30）A
功)
频率相位或功率因数
（45~65）Hz
0～359.999）°；（-1~0），（0～+1)
输入电压：57.7V、100V、
输入电压：（0～500）V 输入电流：（0～30）A
电能
220V、380V 输入电流：（0～30）A
5.3分辨力
本地读数或远程读数，各功能数字显示的最小分辨力应不大于该功能对应量程的最大允许误差的1/10。
3 JJF
