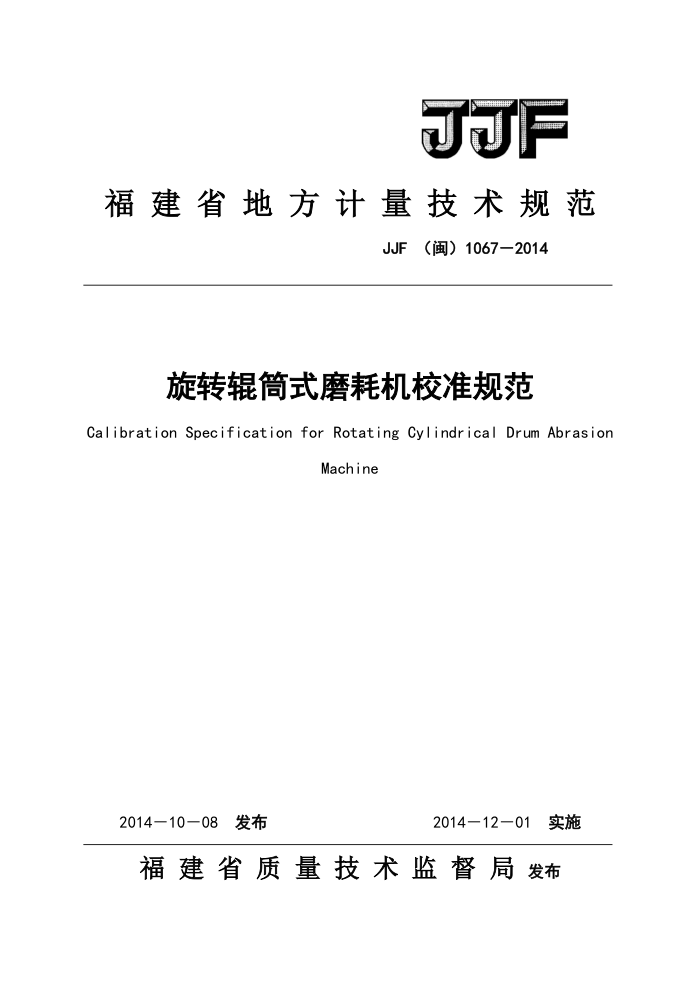

JJF
福建省地方计量技术规范
JJF（闽）1067—2014
旋转辊筒式磨耗机校准规范
Calibration Specification for Rotating Cylindrical Drum Abrasion
Machine
2014-12-01 实施
2014-10—08发布
福建省质量技术监督局发布 JJF（闽）1067—2014
旋转辊筒式磨耗机校准规范 Calibration Specification for Rotating Cylindrical DrumAbrasionMachine
JJF (闽）1067-2014
本规范经福建省质量技术监督局于2014年10月08日批准，并自2014
年12月01日起施行。
归口单位：福建省质量技术监督局
主要起草单位：莆田市计量所
本规范委托主要起草单位负责解释 JJF（闽）1067—2014
本规范主要起草人：陈素萍（莆田市计量所）
黄汉杰（莆田市计量所）
杨凌文（莆田市计量所）
参加起草人：陈静杰（莆田市计量所）
余文龙（莆田市计量所）
陈青华（莆田市计量所） JJF（闽）1067—2014
目 录
引 A
H)
范围 2 引用文件··
(1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (5) (5) (5) (5) (5) (6) (6) (6) (6) (6) (7) (8) ·(9) .(10)
1
术语和计量单位 4 概述· 5 计量特性. 5. 1 绝缘电阻 5. 2 辊筒转速…· 5.3 磨耗时间 5. 4 辊筒直径· 5. 5 夹持器移动距离. 5. 6 夹持器负荷·. 5. 7 倾角 6校准条件· 6. 1 环境条件. 6.2 测量设备及辅助设备：
3
校准项目和校准方法.· 7. 1 外观检查 7. 2 安全性能检查· 7. 3 辊筒转速校准·· 7. 4 磨耗时间校准·· 7. 5 夹持器移动距离校准.· 7. 6 辊筒直径校准· 7. 7 夹持器负荷校准· 7. 8 倾角校准· 8
2
..
校准结果表达 9 复校时间间隔· 附录A 校准原始记录格式· 附录 B 校准证书内页格式（供参考）附录 C 旋转辊筒式磨耗机校准结果的不确定度评定（示例).·. JJF（闽）1067—2014
引 言
JJF1071-2010《国家计量校准规范编写规则》、JJF1011-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范的基础性系列技术文件。
本校准规范在制订过程中充分考虑了国家标准GB/T9867-2008《硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法）》及国家轻工行业标准QB/T 2884-2007《鞋类外底试验方法耐磨性能》中的术语、符号与定义以及相关的技术要求。
本规范为首次制定。
II JJF（闽）1067—2014
旋转辊简式磨耗机校准规范
1范围
本规范适用于新安装、使用中和修理后的各种旋转辊筒式磨耗机的校准。 2引用文件
GB/T9867-2008硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法）
QB/T2884-2007鞋类外底试验方法耐磨性能 GB/T2941-2006橡胶物理试验方法试样制备和调节通用程序 GB/T27025检测和校准实验室能力的通用要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的弓
用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.l相对磨耗体积relativevolumeloss
参照胶受到砂布的磨耗作用产生的一个固定质量损失，在相同的规定试验条件下，试样受到同样作用所产生的体积损失，以立方毫米（mm）计。 3.2磨耗时间abrasiontime
旋转辊筒式磨耗机启动后，在磨耗过程中试样的磨耗行程达到（40.0土0.2） m（相当于辊简旋转84转）的磨耗时间，单位为秒（s）。 3.3辊筒直径cylinderdiameter
旋转辊筒式磨耗机上，表面已包贴上60号氧化铝砂布的辊筒的直径，单位为毫米（mm）。 3.4夹持器移动距离movingdistanceoftheholder
旋转辊筒式磨耗机启动后，在磨耗过程中试样的磨耗行程达到（40.0土0.2） m（相当于辊筒旋转84转）后，夹持器沿丝杆水平移动的距离，单位为毫米（mm）。 3.5倾角inclinationangle
夹持器的中心轴线与辊筒旋转方向垂线之间的夹角，单位为度（°）。 4概述
旋转辊筒式磨耗机是由固定砂布的旋转辊筒和可水平移动的试样夹持器组成（见图1仪器结构原理图和图2的实际仪器示图），主要用于硫化橡胶等材料
1 JJF（闽）1067—2014
之磨耗性能的测定。旋转辊筒式磨耗机的测试试验原理为在规定的接触压力下和给定的面积上，测定圆柱形橡胶试样在一定级别的砂布和一定的距离内进行摩擦而产生的磨耗量，通过测定试样的质量损失并根据试样的密度来计算相对体积磨耗量。 5计量特性 5.1绝缘电阻
对于使用220V交流电流的仪器，仪器电源的引入线与机壳之间的绝缘电阻
不小于20MQ。 5.2辊筒转速
（40±1）r/min
5.3 磨耗时间
(126±3）s 5.4夹持器移动距离
（352.8±3.4）mm
5.5车 辊筒直径
（152.0±0.2）mm 5.6夹持器负荷
(10.0±0.2)N (5.0±0.1)N
5.7倾角
（3±0.5）°
6校准条件 6.1环境条件 6.1.1环境温度：（20±5）℃。 6.1.2环境湿度：≤80%RH。 6.1.3无影响正常工作的电磁场干扰和震动，避开腐蚀性气体 6.2测量设备及辅助设备 6.2.1 校准用测量设备
2 JJF（闽）1067—2014
单位为旁米
F(I0N±0.2N)
110
一辑筒，直径150.0mm± 7——试样； 0.2u长500mm
1——滑动臂； 2——消道； 3——双面胶带； 4—砂布；
-
8 -试样夹持器； 9——旋转速度40/min士1r/min
6—开口≤2mm
图 1 仪器结构原理图
图2实际仪器示图
2 JJF
