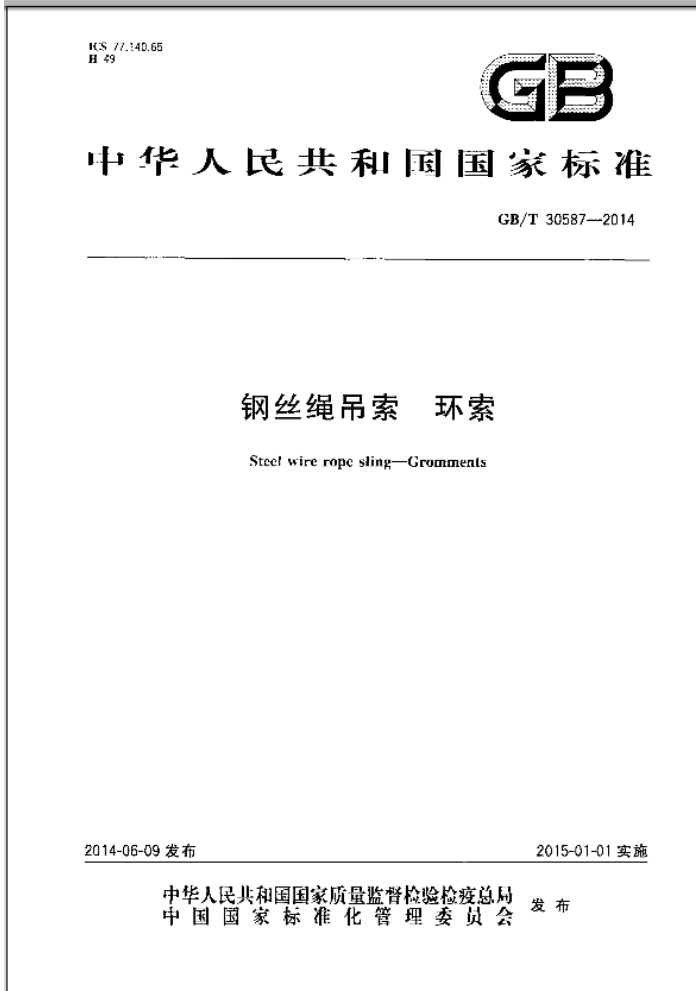

K.S 77.140.65 H 49
GB
中华人民共和国国家标准
GB/T30587-2014
钢丝绳吊索 环索 Steel wire ropc sling-Grummenls
2014-06-09发布
2015-01-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 305872014
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
订货内容 5 产品型号 6 要求 7 检验方法 8 检验规则 9 标志、质量证明书和包装附录A(规范性附录) 钢丝绳环索和缆式环索拾距的确定附录B(规范性附录) 环索长度测量附录C(规范性附录) 销轴直径附录D(资料性附录) 本标准与EN13414-3:2003+A1:2008相比结构变化情况附录E(资料性附录) 本标准与EN13414-3：2003+A1：2008的技术性差异及其原因附录F(资料性附录) 环索使用状况评价和报废指南
4
11
12 13 15 GB/T 30587—2014
前 言
本标准按照GB/T1.1—2009给山的规则起节. 本标准使用重新起草法修收采用EN13414-3：2003·+A1：2008钢丝绳吊索 安全第3部分，环
索和缆式昂索"（英文版）。
为方便比较.在附录D中列出了本标准与EV13414-3：2003+A1：20%3章、条编号的对照-·览表. 本标准在采用EN13414-3：2003十A1：2008时进行了修改，附录E中给出了技术性差异及其原因
一览表以供参考.
为便于使用，本标准还做了下列编辑性悠改：
“本欧洲标准”·词改为“本标准”； —-除厂EN13414-3：2003一A1：2008的前，按照国家标准要求塔加了新的前言；
删除了EN1341432003iA12008附录G.附录ZA和附录ZB；修rEN13414-3，2003+A1:2608的引言，
本标准出中国钢铁工业协会提山。 本标准巾全国钢标准化技术委员会（SAC/TC183)凸口，本标准起单位：瓦力索具股份有限公可、建峰索具有限公司、民山东岸淘洋工程有限公司、冶金企工
业信息标准研究院。
本标准主要起节人：杨建国、主瑛、李延树、朱立平、很志强、李男、董驾龙、毛思斑、土玲君、朱红斌任翠芡，
m GB/T 30587—2014
引言
本标准对直径大丁nm环索规定的安全系数（Z,>低于--般用途的环索，主要考虑以下主要因素：
4) 直径大于60mm的环索不用丁一般提升作业，而使用在根据设计、结构、使用频率等而确定的
特殊作业； b) 通常计算或测定的负载质量其有较高的精碗度，用一次或有限次昂装； c) 吊装操作在指挥者的指挥下俊速起吊。
II GR/T 30587—2014
钢丝绳吊索 环索
1范围
本标准规定了例丝绳吊索用环索的术语和定义、订货内容、产品型号、要求、检验方法、检验规则、标志、质证明、包装、运输和购存。
本标准适用于丝绳索体直径不大于66mm吊装用环索（以下简称环索）：
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用丁本义件。凡是不注日期的引用文作，其景新版本（包括所有的修改单）适用于本文件。
GB/T5972起重机钢丝绳 保养、维、安装、检验和报废（GB/T5972 2009.ISO4309: 2004,IDT)
GB 8918 重要用途钢丝绳（GB89182006ISO3154：1988，MOD） GB/T15825.1静力单轴试验机的检验第1部分：拉力和（或>压力试验机测力系统的检验与校
(GB/T16825.1—2008,ISO 7500-1:2004,IDT)
(GH/120057粗直径钢丝 GB/T 20118 一般用途钢丝绳(GB/T201182006，IS0/DIS2408：2002，MOD)
3术语和定义
下列术语和定义适用于本文件，
3.1
钢丝绳环索 wire rope grommet 根连续长度的钢丝绝股围绕待定的环形芯，按照规定的总循环缠绕6圈而成的环形绳索，索体
结控见图1.
说明：
绳芯就芯纸：钢丝绳股或钢丝距。
1
2
图1索体结构
1 GB/T 30587-2014
3.2
维式环索 calle-laidgrommet 根连续长度的钢丝绳围固瓷特定的环形芯，按照规定的您距循环绰绕6圈而成的环形缆索，索体结
构见图1。 3.3
额定工作载荷 working load limit WLL 在竖直状态下，环索所能承受的最大设计载荷，
3.4
环索公称直径 nominal diameter of grommet d 索体横裁面的名义尺。
3.5
安全工作载荷 厅safeworkingload SWI 一般工况下，考虑了安全系数和吊装方式系数后，环索允许承受的最大载荷
4 订货内容
按照本标准订货的协议至少应包含以下内容： a) 产品名称； b) 索休直径； c) 本标准综号； d 环需圆周长度： e) 吊装方式； t) 额定1作载荷和安全工作载荷； g) 其他特殊要求。
产品型号
5
5.1 分类与代号 5.1.1 环索按结构型式叫分为钢丝绳环索和缆式环索。 5.1.2 环索代号用“绳环”或“缆环”汉语拼音的人写字头"SH”或"I.H"表示。 5.2型号
环索型号表示方法如下：
口 x
环索长度（r，单位为毫米（mm），见6.5：额定工作载荷，单位为干牛（k.V)；产品代号，见5.1.2。
2 GB/T 305872014
5.3标记示例
环索的标记示例如下：示例1:额定1作荷为20kN，长度53C3mm的钢丝编环索标记为：SH23×63C9。 示例2：额定二作载荷为300k.V.长度2:000mm的载式环需标记为：LH6300×25C00
6要求 6.1 钢丝绳（股）
环索应使用纤维芯或钢芯、公称抗拉强度不小于1670MPa的交五钢丝绳（不包括单股划丝绳多层股销丝绳和异形股钢丝绳）或钢丝绳的拆成股制造，并应符合GB8918、GB/T20067或 GB/T20118的规定。 6.2外观
索体的钢丝绝股或钢丝绳不应山现钢丝挤山、外部磨损、农面断丝和努等缺陷（缺降定义见 GB/T 5972) 6.3钢丝绳环索结构
根连续长度的钢丝绳拆成股应围绕芯绅绕6圈，环索周长C，至少为其距的7倍，索芯的对
接位蛋涂红色油漆。搭距见泵A。
6.4 缆式环索结构
根连续长度的钢丝绳应围绕临时刚生芯缠绕6凰，环索的周长C.至少为其范距的了倍。索芯
的对接位费涂红色油漆。拾距见附录A，
6.5长度及允许偏差 6.5.1环索长度应为环索心线的周长.见图2C.。钢丝绳环索长度偏差应为士1d或公称长度的土1%，取两者较大值。
E
4
图2环索
6.5.2由纤继芯或锅芯钢丝绳制作的索体直径d为24mm~60mm的缆式环索，长度偏差应为士1d 或公称长度的二1为，取两者中较人值。 6.5.3由钢芯钢丝绳制作的索体直径d为65mm695tun的缆式环索，长度偏差应为土0.5d或公称长度的二0.25%，取两者中较大值。 6.5.4由两根或两根以上配套使用的环索长度差为0.5或公称长度的0.5%，取两者中较大值。 6.5.5 当用户对环索长度差有特殊要求时，应在协议中注明。 GB/T 30587—2014
6.6颜定工作载荷
钢丝绝环索的额定工作载荷按式（1)计算
WLL- 2XF.nXk
.(1)
Z.X2.
缆式环索的赖定工作裁荷按式（2）计算。
WLL 12XF.2 Xkg
(2)
2mXZ.
式中： WI.i. Fminl -纤维芯例丝绳的最小破断拉力（计算方法见GB8918、GB/T20118或（GB/T20067），单
额定工作载荷，单位为吨（:)；
位为牛(kN)；
Faine 钢丝绳的最小破断拉力（计算片法见GB8918.GB/T20118或GB/T20067)，单位为下
牛(kN); 钢丝绳环索的铬制划失系效，取0.9；缴式环索的制损火系数，取0.85；质量与力的转换系数，取值为9.8065%；安全系数，按以下情况选取：
k, kg Zm Z. d<60mm时，z，应不小于5； 60mmd150mm时z.=6.31-0.022： d150mm时，z，成不小于3
6.7安全工作载荷
环索的安全工作载按式（3）计算。
CGBL XM 2.Xz,
.(3)
SWL
式中： SWL CGBL 环索最小破断拉计算方法见式（4）、式（5），单位为干牛（kN）； M
环索安全工作载荷，单位为吨（t)：
方式系数，见表1；质基与力的转换系数，取值为5.80665；安全系数，选取方法同上。
Z.. Z.
表1环索吊挂方式及方式系数
重古提升
拒图式抢开
吊窗式类开
两肢吊案
凹肢昂案
3
R-
一
β-
阝-
P
平行 M2 M-1.4 M-1 M-1.4 M-1 M=2.1 M-1.5
D°-=45" 45°--50° 0"~-45" 45"-G0" 5"--45' 13°~0°
M=1
M-0.8
4
