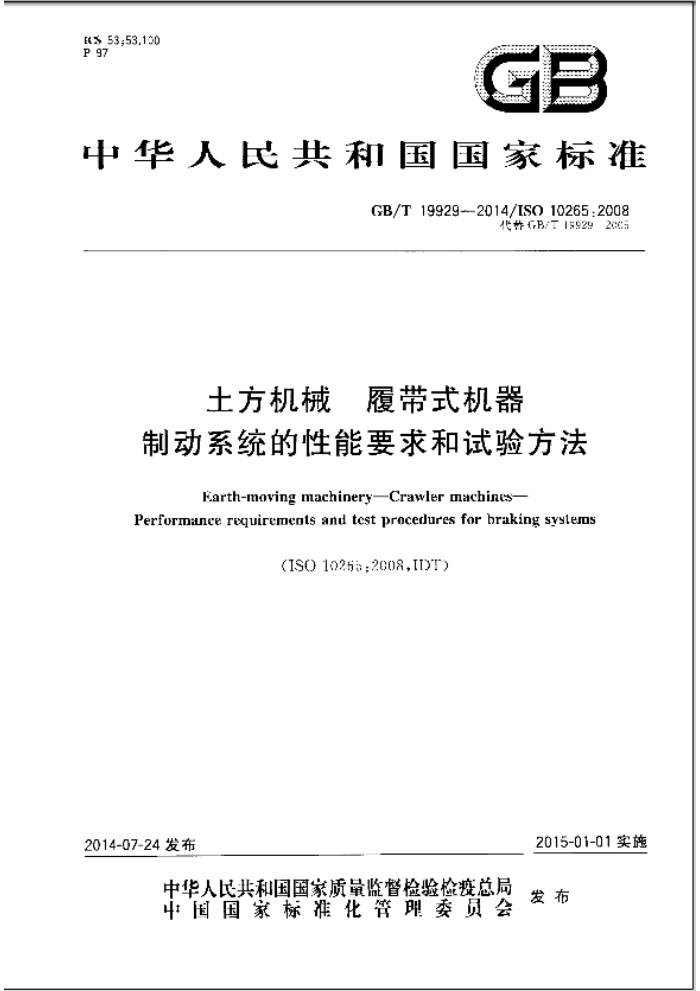

中华人民共和国国家标准
GB/T19929--2014/ISO10265:2008
代替GB/T 159292(C5
土方机械 履带式机器
制动系统的性能要求和试验方法
Earth-moving machinery-Crawler machines-
Performanee rexquiremenls and test procedures for hraking systems
(1S0 1026:2008,1DT)
2015-01-01实族
2014-07-24发布
中华人民共和国国家质量监督检验检渡总局
4国国家标雅化管理委员会 发布 GB/T19929—2014/IS010265:2008
前言
本标准按照GB/T1.12309给出的规则起草. 本标准代替GB/T19929一2005%上方机械展带式机器制动系统的性能要求和试验方法3。本
标准与GB/T199292005相比，除编辑性修改外主要技术变化如下：
一增加了十术和定义（见第3章，2005年版的第3章）；一增加了可耗尽能源的报警装置和带电子操纵机构的制动系统的要求（见第4章，200三年版的第4竞）：一增加了行车制动的保持性能试验和分析及部件性能验证（见第6章，200年版的第6章）；
增加了第7章“机器说明书和标签*（见第7章）。 本标准使用翻译法等同采用IS010265：2008土方机械履带式机器制动系统的性能要求和试
验方法（英文版）
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下； -GB/T3595-2008土方机械司机的操纵装置（IS010968：2004,IDT） —GB/T10913—2005 土方机械行驶速度测定（ISO6014：1986，MOD)
GB/T 21153-- 2007 十方机板尺寸、性能和参数的单位与测量准确度（1S05248：1992， MOD) —(GB/T 21154—2014 士方机皱 整机及其T作装置和部件的质量量方法（1S06016：2008， IDT) —GB/T25611---20.0 上方机 机器液体系统作业的玻道极限值测定 静态法（IS010265：
1992,IDT)
本标准由中国机械工业联合会提出。 本标准由全国.上方机械标准化技术委员会（SAC/TC334>I1。 本标准负资趋草单位：犬津工程机板研究院、厦门厦工祝械股份有限公司。 本标准参加起草单位：中国龙工挖股有限公司、厦门市产品质虽监督检验院[国家场(」")内机动车
辆质量监督检验中心]、厦门市装载机有限公司
本标崔主要起草人：陈树巧、李蔚革、丁鲁建、黄志强、工理。 本标准所代替标准的历次版本发布情况为： —(B/T19929—2005. GB/T19929—2014/ISO10265:2008
土方机械履带式机器
制动系统的性能要求和试验方法
1范围
本标准规定了照带式机器制动系统的最低性能要求和试验方法，以便对行本制动辅助制动和停车制动的制动系统进行统一的评定。
本标准追用于H/S198定义的最大设计速度不大于然km/h的自行履带式机器，也包含带有榜胶膜带的派生土方机械。
本标准不适用于GB/T25669定义的机器或者加爱展带的轮式机器。 最大设计速度大于20km/h的带式机器应便用GB/T21152，
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用支件，仅注日的版本适用于本文
作，凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
IsO60l4土机城行驰速度测定（Earthmovingmachinery—Determinationofgroundspccd） 1s06016十方机械整机及其工作装置部件的质量诞量方法（Erth-movingmachirery
Methods o: measuring the masses of whole machines, their equipment anr corr.ponents)
1s0）9248士方机尺寸.性能和参数的单位与测量准确度（Earth-movingmachinery一Units for diricnsions+ purlornance and capacities, and their measurement &ccuracies)
IS010266上方机械机器液体系统作业的道极限测定静态法（Earth-moving marhineryl)etrrminatian of skope limits for machine luid systetns operation—Static test method)
ISO10968上方机械尚机的操纵装置（Earth-movingmarhincry(pcrator"scontrols） IS015998十方机械应用电子器件的机器控制系统（MCS）功能性安全的性能准则和试验
(Earth-noving machinery -Machine-control systems (MCS) using eleetronic: rotnponentsPerform ance criteria and tests for functional safcty)
3术语和定义
下列术语和定义适用于本义件。 3.1制动系统 3.1.1
制动系统brakesystem 使机器制动和（或》住的所有零部件的组合，包括操织机构、制动传动装置、制动器和使履带制动
的所有联接零部件。 3.1.2
行车制动系统 service brake system 用于使机器制动并停往的主制动系统。
1 GB/T 19929—2014/ISO10265:2008
3.1.3
辅助制动系统secondarybrakesystem 在行车制动系统失效时，使机器制动的系统
3.1.4
停车制动系统 parkingbrakesystem 使已制动住的机器保持原地不动状态的系统，
3.2制动系统零部件 3,2.1
制动操级机构 gcontrol 山司机直接损纵，北其作用是产生一个作用力、制动信号或制动指令，传递给制动器的机构，
3,2,2
制动传动装置 brake actuation syslem 位于揉纵机构和制动器之间，并将两者功能连接起来的所有寒部件
3.2.3
制动器brake 直按旅加力以阻正机器运动的装置。 注：制动器可以查各种影式，如草擦式、电动式、再生装置、液瓜式或其信的泌气形式，
3.3
减速制动力hrakerelardingforce 由制动系统的动作加上滚动阻力的共同作用，对机器产生的减速力或保持力，但不包括由发动机产：
的任何制动作用（即：发动机制动器，减速器和排气制动器）
注；变逐上，该力足案到试的机器用续案索连接到一个旁引的或铺实的机器或设备上进划量
3.4
共用件 common compnnent 在两个或更多个制动系统中执行同一功能的部件。
3.5
机器质量 machine mass M 机器约工作质量，包括司机室、机棚、司机保护结构，如果需要.带有其所有结构件和安装件以及制
造商允许的工作装置等各项的最重组合，包括符合IS06016要求的司机和充满液体的装置，
注：展带式雅上机的机器质量成便括有效载荷（即：通常带有能承载逐行与机器实为一体的产斗、料斗和斗的机
器）,
3.6
驻玻能力 slope capahility a 确定一特定机器制动性能的坡度，在17"45"之间，或者由制造商规定的行驶作业坡度在17-45°
之间。 3.7
反向节流backthratling 对液压驱动系统或相似的推进聚动系统施加微小的间前的或向后的力使机器停止在个斜技上的
功能。
2 GB/T19929—2014/ISO10265:2008
3.8
可调制动 modulated braking 可通过司机操作制动操纵机构，连续地或渐逃地增、减制动力的性能，（即：手和脚红介的制动/减
离或其他的变化） 3.9
机器最大水平速度 maximum machine level surface speed 机器速度按ISO6011或相当的标准确定，
3,10
派生土方机器 derivative earth-moving machine 山不同结构或布置生成的具有士方机械特征形状的其他土方机械（如：用4个单独的橡胶履制代替
4个轮胎的挖掘装载机）。 3.11
安全状态 safestale 当机器探纵系统发生故障后，为避免机器意外的移动或储存能量释放的落在危险，制动操纵机构的
工作装置，工作过稳或系统自动或手动停止或转换模式的状态： 3.12
液压驱动系统 hydrostatic drive system 推进及阻止机器移动的液压系统
3.13
制动坡能力 brake slope capability 机器制造商公布的最大驻坡角度.其中行车制动可以使机器停止，行车制动和停车制动均可以使机
器保持原地不动，取其最小坡度值。
4要求
4.1 制动系统的要求 4.1.1功能
所有机器应配备下列制动系统：
行车制动系统：辅助制动系统；停车制动系统
注：行车制动系统、辅册制动系统和存车制动系统应是能其享的其用部件，不应是3个独立和单独的系统：4.3给
出了如果有任何1个部件发牛放摩而必需的性能要求，
4.1.2 脱开装置 4.1.2.1 一般要求
制动系统不应含有如离合器或换挡变速箱等能使制动器失效的脱开装置，4.1.2.2和4.1.2.3中允许的设置除外。 4,.1.2.2 停车制动器脱开装置
对已制动机器进行移动的停车制动器脱开装置，应设置在司机位置的外侧，除非在司机位置内侧停车制动器能直接重新进行操纵控制。
3
