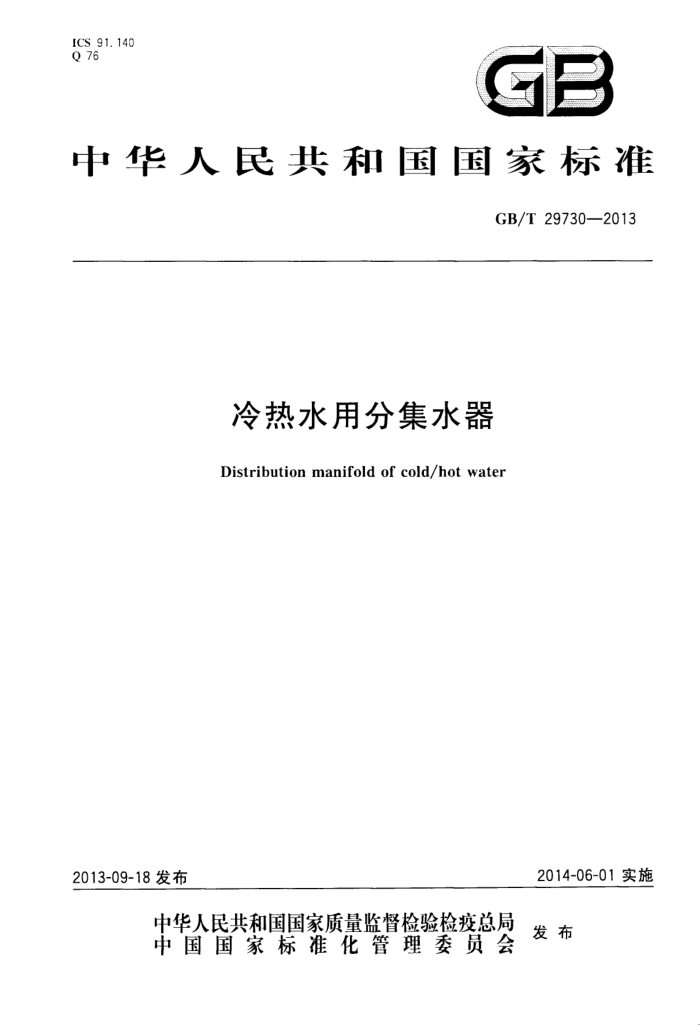

ICS 91.140 Q 76
GB
中华人民共和国国家标准
GB/T29730—2013
冷热水用分集水器
Distribution manifold of cold/hot water
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 297302013
目 次
前言范围
1 2 规范性引用文件 3 术语和定义 4 结构、尺寸与标记
/
5 一般规定 6 要求
试验方法 8 检验规则标志、包装、运输及贮存附录A（资料性附录） 分集水器装置的卡套式接头结构和尺寸
7
9 GB/T29730—2013
前言
本标准按照GB/T1.12009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国暖通空调及净化设备标准化技术委员会（SAC/TC143)归口。 本标准负责起草单位：浙江盛世博扬阀门工业有限公司、国家建筑材料工业建筑五金水暖产品质量
监督检验测试中心。
本标准参加起草单位：北京市建筑设计研究院、北京市建筑节能与建筑材料管理办公室、天津市供热办公室、仲恺农业工程学院、中国建筑科学研究院、华东建筑设计研究院有限公司、中国建筑西北设计研究院有限公司、中国建筑金属结构协会辐射供暖供冷委员会、上海市建筑材料行业协会采暖分会、辽宁省装饰协会地暖分会、河北省地暖行业协会、盛世博扬（上海）暖通科技有限公司、欧文托普阀门系统 (北京)有限公司、佛山市日丰企业有限公司、意大利卡莱菲股份有限公司北京办事处、嘉科米尼采暖制冷科技（北京)有限公司、台州同盛铜业有限公司、浙江铭仕管业有限公司、秦皇岛宏岳塑胶有限公司、宁波友谊铜业有限公司、浙江灵铭管道科技有限公司、浙江沃孚阀门有限公司、河北日泰新型管材有限公司、宁波市哈雷换热设备有限公司、北京亚特伟达冷暖节能工程技术有限公司、威海嘉中进出口有限公司采暖工程分公司、新疆宏迪节能技术有限公司、上海安热贸易有限公司、石家庄天时地板采暖安装有限公司。
本标准主要起草人：孔祥智、史红卫、曹越、田桂清、田雨辰、丁力行、马达、江苹、徐博荣、刘浩、张保红、邓有源、荆涛、王芳、耿连岗、黄军、周磊、马学东、李白千、刘玉银、唐萍、詹征、冯国平、马君、梅荣裕、 章伟乔、陈鸣、朱清国、孙旭光、宋伟军、刘爱国、王风林、戴锋、宋伟。
1 GB/T29730—2013
冷热水用分集水器
1范围
本标准规定了在采暖空调系统中应用的冷热水用分集水器（简称分集水器）产品术语和定义，结构尺寸与标记，一般规定，要求.试验方法，检验规则，标志、包装、运输及存。
本标准适用于在民用与工业建筑工程中空调和采暖水系统中（水温范围5℃～95℃）所使用的工作压力不大于0.8MPa、连接管径不大于DN32的冷热水用分集水器
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1220不锈钢棒 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T5231加工铜及铜合金化学成分和产品形状 GB/T6461-2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T7306.1 55°密封管螺纹第1部分：圆柱内螺纹和圆锥外螺纹 GB/T7307 55°非密封管螺纹 GB/T10125 人造气氛腐蚀试验 盐雾试验 GB/T11379 金属覆盖层工程用铬电镀层 GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T13927 工业阀门压力试验 GB/T14832 标准弹性体材料与液压液体的相容性试验 JGJ142 辐射供暖供冷技术规程 YS/T583热锻水暖管件用黄铜棒
3术语和定义
JGJ142界定的以及下列术语和定义适用于本文件。
3. 1
分集水器 manifold 在采暖空调系统中，连接供回水干管和各分支管道，由分水器主体与集水器主体及其所属阀门组成
的并能调节各分支管道流量的专用装置。 3. 2
分水器主体 supplyheader 分集水器与供水干管相连接，起到由主管向各个支路供水分流作用的部分。
3. 3
集水器主体 returnheader 分集水器与回水干管相连接，起到由各个支路向主管回水汇流作用的部分。
1 GB/T29730—2013
3. 4
分水器调节阀balancingvalveofsupplyheader 安装于分水器主体上，用于调节各个支路间水力平衡的调节阀门，
3. 5
集水器通断阀 shut-off valve of return header 安装于集水器主体上、用于（手动或电动）启闭各支路的通断阀门：
3. 6
泄水阀drainvalve 安装在分、集水器主体的末端，用于在维修时对系统泄水的阀门。
4结构、尺寸与标记
4.1结构
分集水器通常由分、集水器主体、分水器调节阀、集水器通断阀、末端组件（排气阀和泄水阀等）和支架等构成，详见图1。
品品
富
说明： 1 — 分水器主体； 2- 集水器主体； 3 集水器通断阀：
分水器调节阀：
4
5- ·电热驱动器； 6 -流量调节阀；
支架。
7-
图1分集水器结构示意图
4.2尺寸
分集水器的基本尺寸应符合图2的规定。
2
