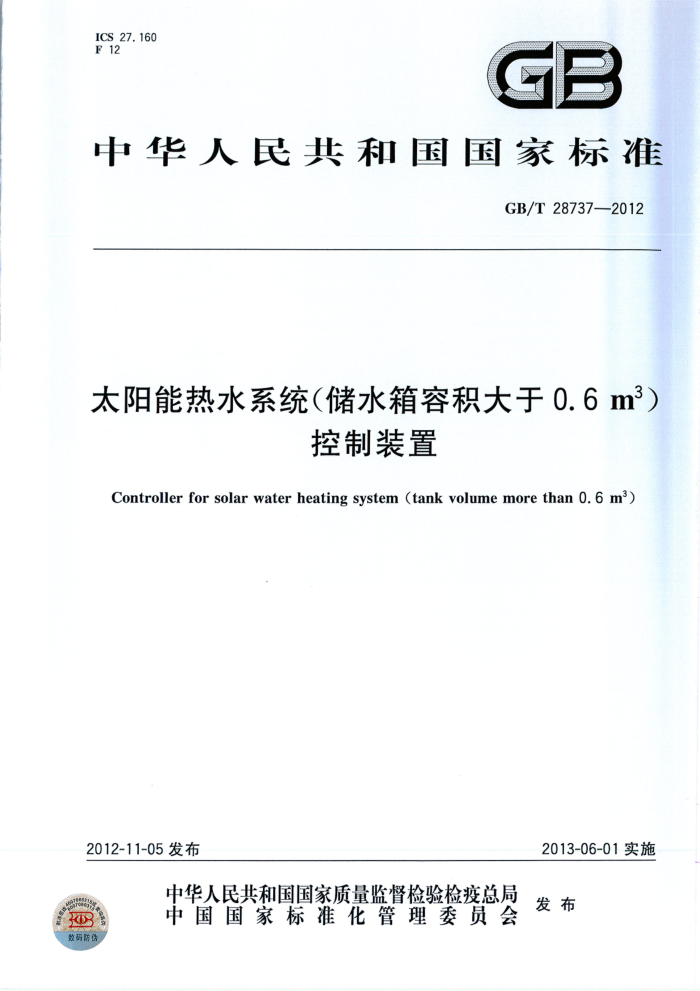

ICS 27.160 F 12
GB
中华人民共和国国家标准
GB/T287372012
太阳能热水系统（储水箱容积大于0.6 m3)
控制装置
Controller for solar water heating system (tank volume more than 0. 6 m3)
2013-06-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
3 数码防伪 GB/T28737—2012
目 次
前言 1
范围规范性引用文件
2
3 术语和定义 4 产品分类与命名 5 技术要求 6 试验方法 7 检验规则 8 标志·
10 10 11 12
包装、运输和贮存附录A（资料性附录）铜导线承载电流对照表附录B（规范性附录）在短时电流引起热应力情况下，保护导体截面积的计算方法
9
表1分类组成及内容表2温度传感器技术要求与安装位置对照表表3不同相序或极性线路的颜色表4不同相序或极性的排列…· 表5保护导线的截面 GB/T 287372012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由全国太阳能标准化技术委员会（SAC/TC402)提出并归口。 本标准起草单位：北京创意博能源科技有限公司、国家太阳能质量监督检验中心（北京）、中国标准
化研究院、浙江无限新能源股份有限公司、浙江比华丽电子科技有限公司、浙江理想新能源有限公司、天科电子有限公司、皇明太阳能股份有限公司、浙江达峰科技有限公司、同济阳光新能源有限公司。
本标准主要起草人：贾铁鹰、张一宇、何涛、唐轩、张立峰、高小英、徐国红、付存谓、李芳、朱国华、 吴立仁、杨会强、张昕宇、冯爱荣、邓昱、黄祝连、张磊、王聪辉。
Ⅲ GB/T 28737—2012
太阳能热水系统（储水箱容积大于0.6m3)
控制装置
1范围
本标准规定了太阳能热水系统（储水箱容积大于0.6m"）控制装置（以下简称控制装置）的术语和定义、产品分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于储水箱容积大于0.6m3的太阳能热水系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3797电气控制设备 GB4208 外壳防护等级（IP代码） GB4706.1 家用和类似用途电器的安全第1部分：通用要求 GB/T5023.3额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套
电缆
GB/T5023.5 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB7251.1 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备 GB/T7251.8 低压成套开关设备和控制设备智能型成套设备通用技术要求 GB/T10217 电工控制设备造型设计导则 GB/T11463 电子测量仪器可靠性试验 GB/T12936 太阳能热利用术语 GB/T13384 机电产品包装通用技术条件 GB14048.1 低压开关设备和控制设备第1部分：总则 GB14536.1 家用和类似用途电自动控制器第1部分：通用要求 GB/T17212 工业过程测量和控制术语和定义 GB/T23888 家用太阳能热水系统控制器 GB50364 民用建筑太阳能热水系统应用技术规范 JB/T8734.2额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线用
电缆电线
3术语和定义
GB4706.1GB/T12936、GB14048.1、GB14536.1、GB/T17212、GB/T23888、GB50364界定的以及下列术语和定义适用于本文件。 3. 1
太阳能热水系统控制装置 solarwaterheatingsystemcontroller 用于太阳能热水系统，对太阳能热水系统给予控制调节使其按照指定的逻辑策略正常运行的电气
A
